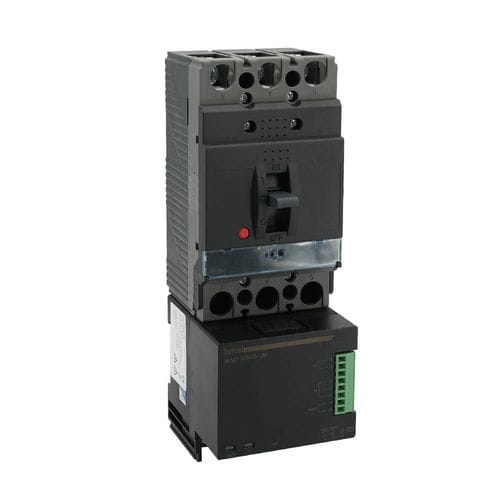

AC-Schutzschalter MAD series

dreiphasigdigitalelektronisch gesteuert

Zusammenfassung
All-in-One-Messlösung integriert unter Gehäuse-Leistungsschaltern, MAD-Serie. Gerät wird direkt an die Ausgangsklemmen der drei Phasen des Leistungsschalters angeschlossen; entwickelt zur Reduzierung von Bauteilen, Installationszeit und Wartung.

Messungen

• Sofortmessungen: Außen- und Phasenspannungen, Ströme pro Phase und Neutralleiter, Wirkleistung/Blindleistung/Scheinleistung, Frequenz, Leistungsfaktor.
• Energiermessung: Wirkund Blindenergien (positiv und negativ), Scheinenergie, Blindenergie in 4 Quadranten.
• Netzqualität: U- und I-Unwuchten, Verzerrungsraten und harmonische Anteile von Spannung und Strom bis zur 31. Ordnung.

Genauigkeit

• Wirkenenergie-Messung: Klasse 0,5.

Stromversorgung

• Hilfsversorgung: 80 … 270 V AC.

Mechanische Integration

• Wird direkt an die Ausgangsklemmen von Gehäuse-Leistungsschaltern angeschlossen und als Verlängerung des Schalters positioniert.
• Abmessungen kompatibel mit Leistungsschaltern der wichtigsten Hersteller für Nennströme 63A, 125A, 160A und 250A.

Kommunikation

• Modbus RTU über RS485-Schnittstelle.

Eingänge und Ausgänge

• 2 digitale Eingänge.
• 1 programmierbarer Relaisausgang.

Funktionen

• Programmierbarer Relais bei Schwellwerten (Strom, Spannung, Leistung, Unwucht usw.) für Schutz, Alarme und automatische Lastabwurf.
• Rückmeldung des Schaltkreiszustands über digitale Eingänge (Erkennung von Unterbrechung/Fehler).
• Aufzeichnung von Energie- und Leistungszählern mit programmierbarem Intervall (1-Minuten-Schritt) und CSV-Export der gespeicherten Daten.
• Fernüberwachung via Modbus; lokale Anzeige möglich über optionale Einbauanzeigen (RJ12-Anschluss).

Vorteile

• Kostensenkung: Vermeidet externe Stromwandler, zusätzliche Schutzvorrichtungen und Verbindungsverkabelung.
• Zeiteinsparung: schnellere Installation durch reduzierte Komponentenanzahl.
• Wartungsreduktion: All-in-One-Architektur begrenzt Fehlerquellen (externe Bauteile, Kabel, Verbindungen).

Normen und Zertifizierungen

• Konformitäten: CE, RoHS, REACh.
• Anwendbare Normen: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1.

Zubehör und Optionen

• Einbauanzeigen zur lokalen Ablesung: Formate 72×72 mm und 96×96 mm (RJ12-Anschluss).
• RJ12-Kabel für Anzeige ↔ Hauptgerät Verbindung.

Varianten und Bestellcodes
Bestellcode | Max. Strom | Lagerbestand
MAD-63A1-DIR | 63A | instock
MAD-125A1-DIR | 125A | instock
MAD-125A2-DIR | 125A | instock
MAD-160A1-DIR | 160A | instock
MAD-250A1-DIR | 250A | instock

Ressourcen (verfügbare Dokumente)

• Produktübersicht MAD-Serie (Produktdokumentation)
• Installations-, Programmier- und Bedienungsanleitung (Produktmanual)
• Modbus-Kommunikationsprotokoll (technische Dokumentation)

Technische Daten

• Typ: integrierte Messzentrale für Gehäuse-Leistungsschalter (MAD series).
• Messungen: Spannungen, Ströme, Leistungen, Energien, Frequenz, Leistungsfaktor, Harmonische bis zur 31. Ordnung.
• Genauigkeit Wirkleistung: Klasse 0,5.
• Hilfsversorgung: 80 – 270 V AC.
• Kommunikationsschnittstelle: Modbus RTU (RS485).
• E/A: 2 digitale Eingänge, 1 programmierbarer Relaisausgang.
• Aufzeichnung: Zählerstände und Leistungen mit programmierbarem Intervall (1 Minute), CSV-Export.
• Mechanische Kompatibilität: Schalter Nennströme 63A / 125A / 160A / 250A.
• Optionale lokale Anzeigen: Formate 72×72 und 96×96 (RJ12-Verbindung).
• Konformitäten: CE, RoHS, REACh; Normen IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1.
