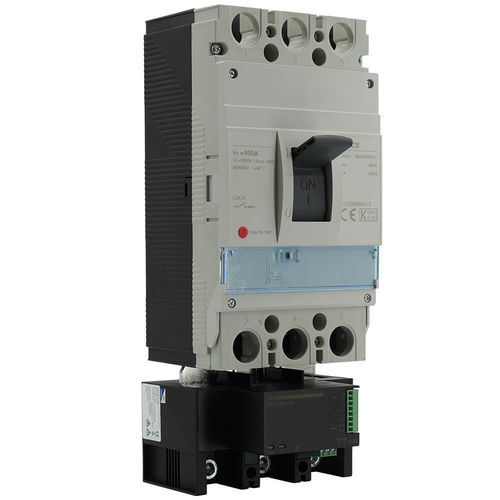

Thermisch-magnetischer Schutzschalter MAD-630A1-DIR

StromSpannungdreiphasig

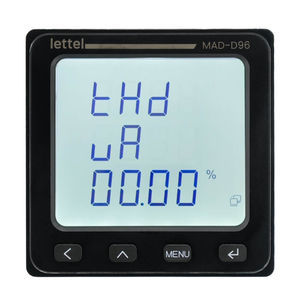

All-in-One-Messlösung, integriert unter dem geformten Leistungsschalter, bietet die MAD-Reihe einzigartige Vorteile in Bezug auf Installationsvereinfachung, Reduzierung von Komponenten und Wartungsrisiken: - Messungen: Die Einheit ermöglicht eine vollständige Analyse eines elektrischen Kreises in Dreiphasen- oder Vierphasensystemen: - Momentane Messungen: Einfache und zusammengesetzte Spannungen, Strom pro Phase und Neutralleiter, Wirkleistung, Blindleistung, Scheinleistung, Frequenz, Leistungsfaktor - Energiemessungen: Wirkleistung und Blindleistung (positiv und negativ), Scheinleistung, Blindleistung 4 Quadranten - Qualität: Spannungs- und Stromungleichgewicht, Verzerrungsraten und Oberschwingungsgehalt bis zur 31. Ordnung - Genauigkeit: Messung der Wirkleistungsklasse 0.5 - Elektrisch: Hilfsstromversorgung 80 … 270 VAC - Integration: Die Einheit wird direkt an die Ausgangsklemmen der 3 Phasen des geformten Leistungsschalters angeschlossen. Sie fungiert als Erweiterung des Schalters. Die Abmessungen der Einheit ermöglichen eine perfekte Kompatibilität mit den Leistungsschaltern der Haupthersteller, mit einer Nennleistung von 400A und 630A. - Kommunikation: Modbus RTU über RS485-Port - Eingänge und Ausgänge: Die Messeinheit ist mit 2 digitalen Eingängen und 1 programmierbaren Relaisausgang ausgestattet - Schaltungssteuerung und Alarme: Das Relais ist programmierbar bei Erreichen eines minimalen oder maximalen Schwellenwerts von Strom, Spannung, Leistung, Phasenungleichgewicht usw., was ermöglicht: - elektrische Schaltungen zu schützen - Alarmfunktionen im Falle eines Fehlers oder eines unangemessenen Signals auszuführen - automatische Lastabwurf im Falle einer Überlastung durchzuführen - Statusrückmeldung der elektrischen Schaltungen: Die 2 digitalen Eingänge ermöglichen die Überwachung des Status von Hilfsschaltungen oder Geräten und warnen im Falle eines Ausfalls oder einer Schaltungsunterbrechung - Datenprotokollierung: Energie- und Leistungsindizes werden in einem programmierbaren Intervall in 1-Minuten-Schritten aufgezeichnet. Aufgezeichnete Daten können über Software angezeigt und im .csv-Format exportiert werden - Überwachung: Fernüberwachung der Messungen über Modbus, auf Drittanbieter-Software oder der bereitgestellten kostenlosen Software. Für die lokale Überwachung sind Einbauanzeigen für Schaltschranktüren als Optionen erhältlich. In 2 verschiedenen Formaten angeboten, werden sie über ein einziges RJ12-Kabel an die Einheiten angeschlossen - Kostenreduzierung: - Komponenten-Einsparungen: Im Vergleich zu einer herkömmlichen Installation eliminiert eine integrierte MAD-Messeinheit die Notwendigkeit von: - Externen Stromwandlern - Leistungsschaltern oder Sicherungshaltern zum Schutz von Spannungsklemmen - Verbindungskabeln - Zeitersparnis: Schnellere Installation aufgrund weniger Komponenten - Wartungsreduzierung: Das "All-in-One"-Design vermeidet Ausfallrisiken bei Hilfskomponenten, Verbindungskabeln und Verbindungspunkten - Konformität: CE, RoHS, REACh - Anwendbare Normen: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Varianten und Bestellcodes: Diese Einheit wird in 2 Strombereichen angeboten, die je nach zugehörigem Leistungsschalter ausgewählt werden können: Bestellcode | Maximaler Strom | Lagerprodukt MAD-400A1-DIR | 400A | auf Lager MAD-630A1-DIR | 630A | auf Lager - Zugehörige Produkte: - MAD-D72: Anzeige 72×72 mm - MAD-D96: Anzeige 96×96 mm - RJ12-Kabel zum Anschluss der Anzeige an die Messeinheit - Technische Dokumentation verfügbar: - Präsentation der MAD-Reihe - Allgemeiner Katalog - Installations-, Programmier- und Bedienungshandbuch - Modbus-Kommunikationsprotokoll - Technische Merkmale / Spezifikationen: - Integrierte Messeinheit für geformten Leistungsschalter - Strombereiche: 400A oder 630A - Hilfsstromversorgung: 80–270 VAC - Kommunikation: Modbus RTU (RS485) - 2 digitale Eingänge, 1 programmierbarer Relaisausgang - Messung der Wirkleistungsklasse 0.5 - CE, RoHS, REACh konform - Normen: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
