Informationstafel MAD-D series

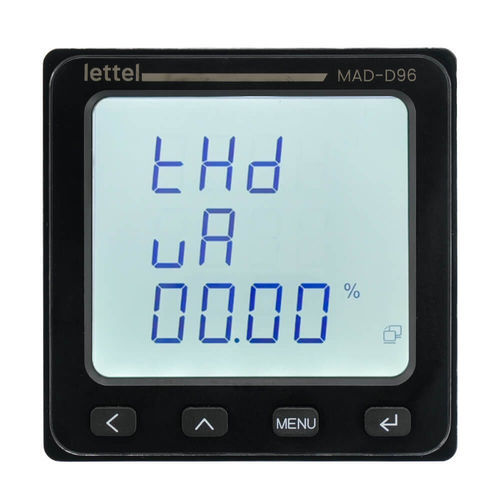

Einbauanzeigen zur Verbindung mit MAD-Messeinheiten von 63 bis 250A und von 400 bis 630A: - **Gehäuse und Installation:** Die Anzeigen sind in 2 Größen für den Einbau in Schaltschranktüren erhältlich: - **MAD-D96:** Frontplatte 96x96mm zum Einbau in Ausschnitte Ø26, 67×67, 72×72 oder 91x91mm. - **MAD-D72:** Frontplatte 72x72mm zum Einbau in Ø26mm Ausschnitt. Die Tiefe hinter dem Panel beträgt nur 20mm, plus das RJ12-Kabel. - **Verbindung:** Ein einziges RJ12-Kabel verbindet die Anzeige mit der zugehörigen MAD-Messeinheit. Es ist keine weitere Verkabelung erforderlich. - **Anzeige und Schnittstelle:** Großformatiges LCD-Display, auf 4 Zeilen, mit einstellbarer Hintergrundbeleuchtung. 4 Tasten ermöglichen die Navigation durch das Menü. - **Angezeigte Messungen:** Die im Scroll-Menü angezeigten Daten umfassen: - **Sofortige Werte:** Spannung pro Phase und Neutralleiter | Strom pro Phase und Neutralleiter | Aktive, reaktive, scheinbare Leistungen pro Phase und gesamt | Leistungsfaktor pro Phase und gesamt | Frequenz. - **Energien:** Aktiv und reaktiv, importiert und exportiert | Scheinbar | Reaktiv 4 Quadranten | Zählung in 4 Tarifen - **Analyse:** Durchschnittswerte | Anforderungen | Extremwerte - **Netzqualität:** U- und I-Ungleichgewichte | Verzerrungsraten und harmonische Inhalte U und I bis zur 31. Ordnung. - **Varianten und Bestellcodes:** - MAD-D72: 72×72 mm, auf Lager - MAD-D96: 96×96 mm, auf Lager - **Technische Spezifikationen:** - Großformatiges LCD-Display, 4 Zeilen, einstellbare Hintergrundbeleuchtung - Navigation mit 4 Tasten - Tiefe hinter dem Panel: 20mm + RJ12-Kabel - Verbindung über ein einziges RJ12-Kabel - Verfügbare Formate: 72x72mm (MAD-D72), 96x96mm (MAD-D96) - Einbau in Schaltschranktüren - Anzeige von Sofortwerten, Energien, Analysen, Netzqualität
