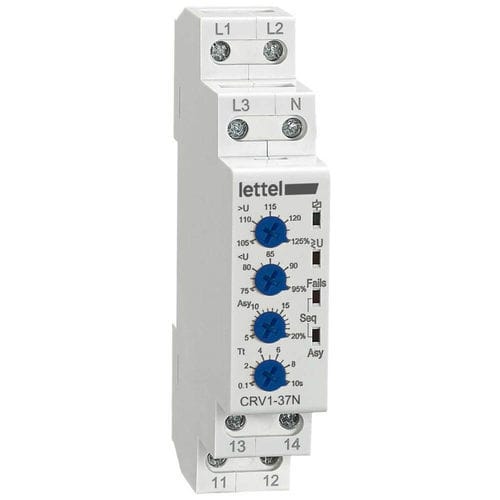

Überspannungs-Überwachungsrelais CRV1-37

Phasenfolgefür PhasenverlustSpannung

Das Relais CRV1-37 schaltet, wenn die Spannung einer der Phasen die minimalen oder maximalen Schwellenwerte überschreitet, bei Asymmetrie oder Phaseninversion: - Elektrisch: CRV1-37: für dreiphasiges Netz ohne Neutralleiter Un = 400V. CRV1-37N: für Tetra-Netz (dreiphasig + Neutralleiter) Un = 230/400V. - Ausgangskontakt: Einpoliger Wechslerkontakt 8A/250V. Relais-Auslöseverzögerung einstellbar von 0,1 bis 10s. Hysterese 2%. - Physikalisch: Gehäusebreite 1 Modul (18mm), auf DIN-Schiene montierbar. 4 LEDs zur Anzeige des Kontaktstatus, Erreichen der Mini-/Maxi-Schwellen, Phasenausfall und Asymmetrie. - Relaisumschaltung: Das Relais schaltet unter folgenden Bedingungen: – Die Spannung einer der Phasen überschreitet die eingestellten Mini- oder Maxi-Schwellen (für eine Dauer, die die Verzögerung überschreitet), – Phasensequenzierungsinversion, – Spannungsabwesenheit auf einer der Phasen, – Spannungsdifferenz zwischen 2 Phasen, die den eingestellten % überschreitet (Asymmetrie). - Einstellungen: Die zahlreichen Einstellungen des Multifunktionsrelais ermöglichen die Anpassung an alle Anwendungen: - Mini-Spannungsschwelle einstellbar von 75 bis 95% Un - Maxi-Spannungsschwelle einstellbar von 105 bis 125% Un - Phasen-Asymmetrieschwelle einstellbar von 5 bis 20% - Relais-Auslöseverzögerung einstellbar von 0,1 bis 10s. - Anwendungen: Das multifunktionale modulare Schutzrelais wird in tertiären und industriellen Schalttafeln verwendet. Sein Relais schützt Geräte und elektrische Schaltkreise vor unangemessenen Spannungen und warnt bei abnormalen Spannungswerten, Asymmetrie oder Phaseninversion. - Normen und Zertifizierungen: Konformitäten: CE, RoHs, REACH. Anwendbare Normen: EN 60255-1, EN 60255-26 & -27. Merkmale / Technische Spezifikationen: - Modelle: CRV1-37 (dreiphasig ohne Neutralleiter), CRV1-37N (Tetra, dreiphasig + Neutralleiter) - Nennspannung: 400V (CRV1-37), 230/400V (CRV1-37N) - Ausgangskontakt: einpoliger Wechsler 8A/250V - Auslöseverzögerung: einstellbar von 0,1 bis 10s - Hysterese: 2% - Gehäuse: 1 Modul (18mm), DIN-Schiene - Signalisierung: 4 LEDs (Kontaktstatus, Mini-/Maxi-Schwellen, Phasenausfall, Asymmetrie) - Mini-Schwelle: 75 bis 95% Un - Maxi-Schwelle: 105 bis 125% Un - Asymmetrie: 5 bis 20% - Normen: CE, RoHs, REACH, EN 60255-1, EN 60255-26 & -27
