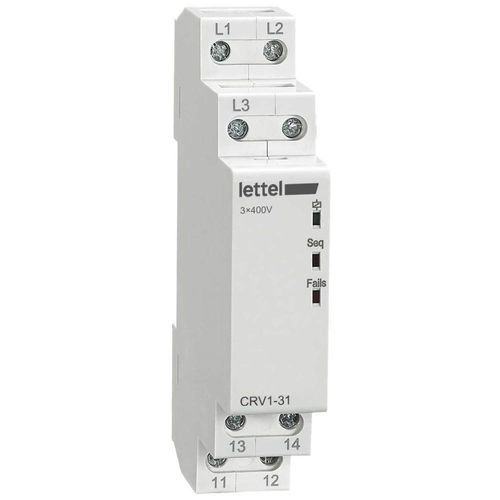

Schutzrelais für Phasenverlust CRV1-31 series

SpannungPhasenfolgedreiphasig

Das CRV1-31-Relais schaltet, wenn die Spannung einer der Phasen die minimalen oder maximalen Schwellenwerte überschreitet und im Falle einer Phasenumkehr: - Elektrisch: CRV1-31: für dreiphasiges Netz ohne Neutralleiter Un = 400V. CRV1-31-230: für dreiphasiges Netz ohne Neutralleiter Un = 230V. CRV1-31N: für Tetraphasen-Netz (dreiphasig + Neutralleiter) Un = 230/400V. - Ausgangskontakt: Einpoliger Wechslerkontakt 8A/250V. Relais-Auslöseverzögerung von 2s. Hysterese 2%. - Physisch: Gehäusebreite 1 Modul (18mm), auf DIN-Schiene montierbar. 3 LEDs zur Anzeige des Relaisstatus, Spannungsfehler, Phasenfolgenfehler. - Das Relais schaltet, wenn: – Die Spannung einer der Phasen die festgelegten minimalen (75% Un) oder maximalen (125% Un) Schwellenwerte erreicht und die 2s-Verzögerung abgelaufen ist. – Phasenumkehr. - Anwendungen: Das Phasenfolge- und Phasenverlustschutzrelais wird in tertiären und industriellen Schalttafeln verwendet. Sein Relais schützt Geräte und elektrische Schaltkreise vor unangemessenen Spannungen und warnt im Falle eines anormalen Spannungswerts oder einer Phasenumkehr. - Konformität: CE, RoHs, REACH. - Anwendbare Normen: EN 60255-1, EN 60255-26 & -27. Varianten und Bestellcodes: Bestellcode | Schaltungstyp | Lagerprodukt CRV1-31-230 | Dreiphasig 3x 230V AC | Auf Lager CRV1-31 | Dreiphasig 3x 400V AC | Auf Lager CRV1-31N | Tetraphase 3x 230V AC | Auf Lager - Technische Merkmale / Spezifikationen: - Relais schaltet, wenn die Phasenspannung die festgelegten Schwellenwerte (min 75% Un, max 125% Un) nach einer Verzögerung von 2s erreicht - Phasenumkehrerkennung - Einpoliger Wechslerkontakt 8A/250V - Hysterese: 2% - DIN-Schienenmontage, 1 Modul (18mm) - 3 Status-LEDs (Relais, Spannungsfehler, Phasenfolgenfehler) - CE, RoHs, REACH konform - Normen: EN 60255-1, EN 60255-26 & -27
