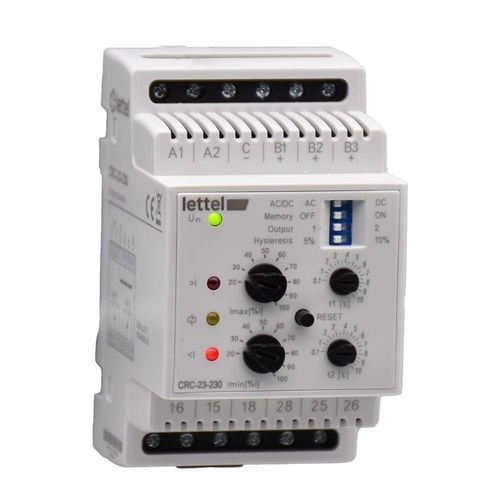

Stromüberwachungs-Relais CRC-23

UnterstromÜberstromAC

Das CRC-23-Relais ist mit 2 unabhängigen Relais ausgestattet, die beim Erreichen der minimalen oder maximalen Stromschwellen umgeschaltet werden können, für Schaltungssteuerungs- oder Lastabwurffunktionen. - Elektrisch: Stromversorgung 230V 50/60Hz. 2 einpolige Wechslerrelais 16A/250V, nutzbar als 1 Relais für jede Stromschwelle oder 2 Relais für eine einzige Schwelle je nach Einstellung. - Strommessung: Auswahl von Wechsel- oder Gleichstrom. 3 Einstellbereiche je nach Verdrahtung verfügbar: 1…5A / 0.32…1.6A / 3.2…16A. Direkter Anschluss oder über 5A-Stromwandler. - Programmierung: 2 unabhängige minimale und maximale Pegelschwellen, einstellbar von 20 bis 100% des maximalen Stroms. Auslöseverzögerung einstellbar von 0.1 bis 10 Sekunden für jede Schwelle. Rücksetzfunktion durch aktivierbaren Reset-Knopf. Hysterese einstellbar auf 5 oder 10%. - Physisch: Aufsteckbares DIN-Schienen-Gehäuse, Breite 3 Module (54mm). Potentiometereinstellungen an der Frontplatte. Anzeigelampen für Spannungspräsenz und Relaisstatus. - Schutz der Schaltungen: Ermöglicht das Abschalten der Stromversorgung bei Unter- oder Überstrom, was auf einen Fehler im gemessenen Stromkreis hinweist. - Auslösen eines Alarms: Signalisiert einen Überstrom in einem Stromkreis an einen Bediener zur Risikoprävention oder Fehlervermeidung. Schaltet die Last automatisch ab bei Überlastung des Stromkreises. - Lastabwurf: Das maximale Stromschwellenrelais kann für den automatischen Lastabwurf verwendet werden. - Multifunktion: Entwickelt zur Steuerung eines Stromkreises in Wechsel- oder Gleichstrom, 2 einstellbare Schwellen auf 3 wählbaren Strombereichen. - Verbindung: Direkt bis zu 16A oder über 5A-Sekundärstromwandler, ermöglicht den Schutz von Hochleistungsschaltungen. - Konformität: CE, RoHs, REACH. - Anwendbare Normen: EN 60255-6, EN 61010-1 - Technische Spezifikationen: - Stromversorgung: 230V 50/60Hz - Relaisausgänge: 2 SPDT 16A/250V - Strommessung: AC oder DC, 3 Bereiche (1…5A / 0.32…1.6A / 3.2…16A) - Direkter Anschluss oder über 5A-Stromwandler - Einstellbare Schwellen: 20–100% des maximalen Stroms - Auslöseverzögerung: 0.1–10s - Rücksetzfunktion: Ja - Hysterese: 5% oder 10% - DIN-Schienenmontage, 3 Module (54mm) - Potentiometereinstellung an der Frontplatte - Anzeigelampen für Spannung und Relaisstatus - Zertifizierungen: CE, RoHs, REACH - Normen: EN 60255-6, EN 61010-1
