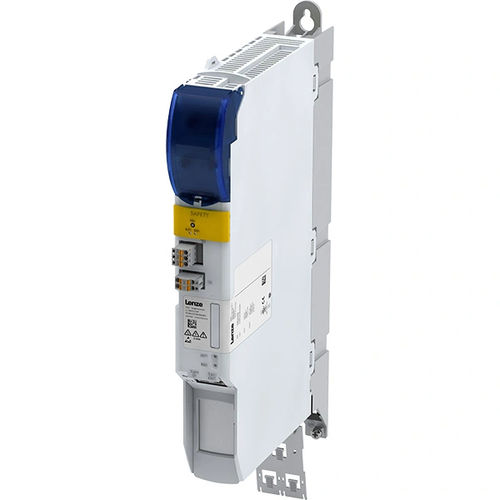

DC-Servoregler i750

dreiphasig2-AchsEtherCAT

Produktbeschreibung
Der Servoumrichter i750 cabinet bietet präzise und dynamische Bewegungsführung für komplexe industrielle Mehrachsanwendungen. Erweiterte funktionale Sicherheit und Einkabeltechnologie vereinfachen die Verdrahtung und reduzieren die Steuerungskomplexität. Datenbasierte Funktionen und IIoT-Konnektivität ermöglichen moderne Motion‑Control‑Architekturen.

Highlights

• Integrierte DC-Verbundverbindung
• Kompakte Baubreite ab 50 mm für Doppelachsenmodule
• Achsmodule mit wiederholter Überlastfähigkeit; Spitzenströme 5–64 A (Doppelachsen bis 32 A)
• Integrierte Funktionale Sicherheit und One Cable Technology (OCT)
• Autotuning für schnelle und einfache Reglereinstellung

Technische Daten und Eigenschaften (Achsmodule)
Technische Daten
Einzelachse: 1,1 ... 15 kW
Doppelachse: 1,1 ... 7,5 kW

Anschlüsse
DC-Versorgungsbereich: 260 ... 775 V (zentraler Netzanschluss über Versorgungsmodule)
2x Digitaleingang
Haltebremsenansteuerung
Motortemperaturüberwachung
Resolver / Multi-Encoder Eingang für Motorrückführung

Kommunikation
EtherCAT

Technische Daten und Eigenschaften (Versorgungsmodule)
Technische Daten
Ausgangsspannung: DC
Bemessungsstrom Zwischenkreis: 30 A und 60 A

Anschlüsse
3 AC 230 V
3 AC 400 V
3 AC 480 V
Bremswiderstand
3x Digitaleingang (fest zugewiesen)
2x Digitalausgang (fest zugewiesen)

Eigenschaften / technische Spezifikationen

• Produktfamilie / Modell: i750 cabinet (Einzel- oder Doppelachskonfiguration)
• Leistungsbereich Einzelachse: 1,1 ... 15 kW
• Leistungsbereich Doppelachse: 1,1 ... 7,5 kW
• Leistungserweiterung: i950 cabinet für 22 ... 110 kW
• Integrierte DC-Verbundverbindung
• DC-Versorgungsbereich (Achsmodule): 260 ... 775 V
• Bemessungsstrom Zwischenkreis (Versorgungsmodule): 30 A und 60 A
• AC-Anschlüsse Versorgungsmodule: 3x 230 V, 3x 400 V, 3x 480 V
• Spitzenströme Achsmodule: 5 ... 64 A (Doppelachsen bis 32 A)
• Integrierte funktionale Sicherheit
• One Cable Technology (OCT)
• Autotuning-Funktion
• Feedback-Eingang: Resolver / Multi-Encoder
• E/A: Achsmodule 2x Digitaleingang; Versorgungsmodule 3x Digitaleingang und 2x Digitalausgang (fest zugewiesen)
• Bremswiderstandsunterstützung in Versorgungsmodulen
• Schnittstelle: EtherCAT
