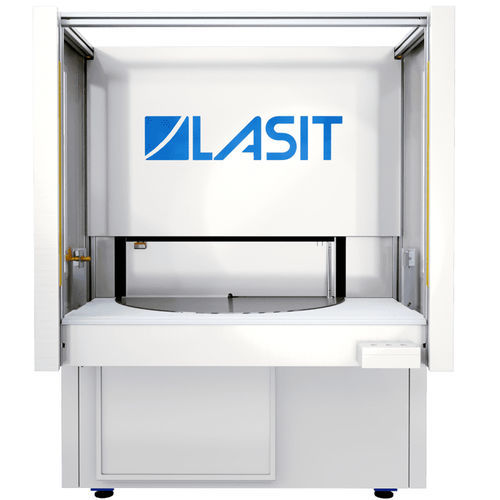

3D-Laser-Markiermaschine RotoMark X

FaserlaserCO2-LaserUV-Laser

Der RotoMark X ist ein Laserbeschriftungssystem, das mit einem Rundtisch ausgestattet ist. Dieser Tisch kann in 2 bis 4 Stationen unterteilt werden und ermöglicht ein hauptzeitparalleles Arbeiten: Während die Anlage ein Bauteil beschriftet, lädt der Bediener bereits das nächste Bauteil auf den Tisch. Der Rundtakttisch gewährleistet Geschwindigkeit, Präzision und Wiederholbarkeit. Diese Anlage wurde für Unternehmen entwickelt, die eine hohe Produktivität verlangen oder große Teile beschriften müssen. Diese Bauform ist aber auch äußerst funktionell, wenn einzelne Teile oder kleinere Serie hergestellt werden sollen. Produktivität Der RotoMark X ist mit einem ø1000mm Rundtisch und einem kombinierten X/Z-Achsensystem ausgestattet. Auf 2/4-Tischpositionen lässt sich mit diesem System hauptzeitparallel arbeiten. Mit der X-Achse kann dabei der Beschriftungsbereich im Vergleich zur reinen Z-Achse (Beschriftungsfeld abhängig von der Linse) erweitert werden. Mit einem FFL160-Objektiv ergibt sich ein nutzbarer Arbeitsbereich 800x100mm. Wird eine größere FFL254 Linse gewählt, lässt sich der Beschriftungsbereich sogar auf 850x150mm erweitern. Stabilität Die Struktur ist vollständig aus gestrecktem, geschweißtem und gefrästem Stahl gefertigt und ermöglicht so höhere Achsenbeschleunigungen ohne das Risiko von Vibrationen. Gleichzeitig wird so absolute Stabilität und eine hohe Widerstandsfähigkeit bei den Maschinenbewegungen und/oder zufälligen Erschütterungen sichergestellt. Der Mechanismus des Rundtisches mit mechanischer Nocke garantiert:
