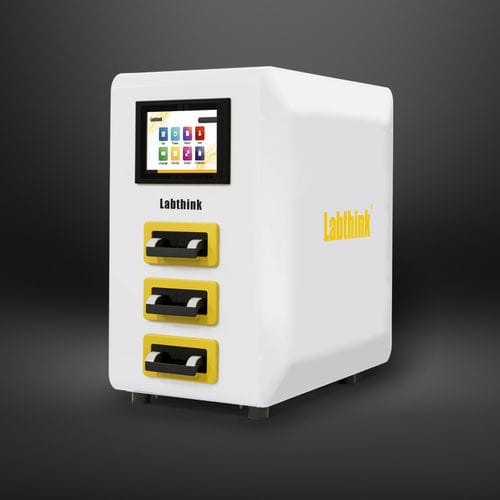

Durchlässigkeits-Tester C403M

Wasserdampf-DurchlassgraSauerstoffdurchlässigkeitLuftdurchlässigkeit

Übersicht
Das C403M Sauerstoff-/Wasserdampf-Durchlässigkeitsprüfsystem C403M bestimmt OTR (Oxygen Transmission Rate) und WVTR (Water Vapor Transmission Rate) für Folien, Verpackungen und Platten. Basierend auf einem coulometrischen Sauerstoffsensor und einem Infrarot-Wasserdampfsensor (Labthink-Komponenten) erfüllt es Normen wie ASTM D3985, ASTM F1249 und ISO 15106-2 und eignet sich für Pharma, Lebensmittel, Medizinprodukte, Chemie, Photovoltaik und Elektronik.

Produktmerkmale

• Integrierte OTR- und WVTR-Prüfung in einem Gerät; wählbare Modi: Kombi OTR+WVTR, nur OTR, nur WVTR.
• Einmalige Probenaufnahme ermöglicht automatische kombinierte Tests zur Vermeidung von Kreuzkontamination.
• Gleichzeitige Bewertung von OTR und WVTR an derselben Probe für konsistente Ergebnisse.

Kernkompetenz: Coulometrischer Sauerstoffsensor

• ppb-Bereich coulometrischer Sauerstoffsensor (Labthink) für geringe Nachweisgrenzen und Absolutwertmessung gemäß ASTM D3985.
• Kein regelmäßiger Kalibrierungsbedarf; längere Lebensdauer gegenüber herkömmlichen Sensoren.
• Hohe Sauerstoffabsorptionsrate im angegebenen Bereich (≈95–98%).

Kernkompetenz: Infrarot-Wasserdampfsensor

• Labthink-Infrarot-WVTR-Sensor gemäß ASTM F1249.
• Verschleißfreie Konstruktion für lange Lebensdauer; Überwachungsalarm und Schutzfunktionen integriert.

Temperatur-, Feuchte- und Gasregelung

• 360° Luftzirkulationstechnologie für hohe Temperaturstabilität.
• Automatische Steuerung von Trägergasstrom und -temperatur während der Prüfung für höhere Genauigkeit.
• Feuchterzeugung nach NIST-Prinzipien und hochpräzise Temperatur-/Feuchtesensoren zur Echtzeitüberwachung und -aufzeichnung.
• Optionale GP-02 Gasreinigung zur Bereitstellung von ultrareinem Stickstoff.
• Systemwiederholbarkeit bis zu 0,02 cc/(m²·day).

Unabhängiges Drei-Zellen-Design

• Schubladenartige Testzellen mit automatischer Probenklemmung für schnelle Handhabung und sichere Dichtung.
• Drei unabhängige 50 cm² Testzellen erlauben parallele Prüfungen von drei Proben unter gleichen Bedingungen mit unabhängigen Daten.
• Erhöht die Probenmenge pro Prüfzyklus von zwei auf drei.

Intelligentes Steuerungssystem

• 10" medizinisches Touchscreen mit Desktop-Betriebssystem für einfache Bedienung.
• Vollautomatische Prüfabläufe mit automatischer Datenspeicherung und intelligenten Warnungen durch mehrere Sensoren.
• Eingebaute Funktionen: Kalender, Mehrsprachigkeit, mehrstufige Zugriffskontrolle, Netzwerkanschluss für externen Zugriff und Remote-Updates.

Multi-Instrument-Management und Software

• Optionale Plattformsoftware zur zentralen Steuerung eines oder mehrerer Geräte und konsolidierten Datenverwaltung.
• Echtzeitdarstellung von Durchlässigkeitsrate, Koeffizienten sowie Temperatur- und Feuchtigkeitskurven; professionelle Modi für Forschung.
• Optionen: GMP-Datenrückverfolgbarkeit und DataShield™-Integration für zentralisierte sichere Datenverwaltung.

Energieeffizienz und Betrieb

• Frequenzregelungstechnik und energiesparende Komponenten zur Reduzierung des Energieverbrauchs.
• Gerät kann autark ohne PC betrieben werden.
• Stabile Prüfdaten ohne professionellen Temperaturraum reduzieren Laboraufbau- und Betriebskosten.

Prüfprinzip
Die vorbehandelte Probe wird zwischen Prüfzellen eingespannt. Auf einer Seite strömt Sauerstoff oder befeuchtetes Gas, auf der anderen hochreiner Stickstoff. Diffundierte Sauerstoff- oder Wassermoleküle werden vom Stickstoffstrom zum Sensor transportiert; aus den gemessenen Konzentrationen werden OTR/WVTR und weitere Werte berechnet.

Referenznormen

• ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; YBB 00082003-2015
• ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129; YBB00092003-2015

Prüfanwendungen (Basis / Erweitert)

• Basis — Folien, Verpackungen und Platten: Kunststofffolien, Verbundfolien, coextrudierte und metallisierte Folien, Aluminiumverbunde, Flaschen, Beutel, Dosen, Kartons, PP/PVC/PVDC-Platten, Metallfolie, Siliziumwafer.
• Erweitert — Verschlüsse, Solar-Backsheets, Rohre (PPR), medizinische Blister, Kraftstofftanks für Fahrzeuge, Batteriegehäuse und weitere Bauteile für OTR/WVTR-Bewertung.

Technische Spezifikationen

• Modell: C403M
• Messbereich (Standardfläche 50 cm²): OTR 0,05–200 cc/(m²·day); WVTR 0,05–40 g/(m²·day)
• Maskenfläche 5 cm² (optional): OTR 0,5–2000; WVTR 0,5–400
• Auflösung: 0,0001 cc/(m²·day) und 0,0001 g/(m²·day)
• Wiederholgenauigkeit: OTR 0,02 oder 1%; WVTR 0,02 oder 2% (je größerer Wert)
• Temperaturbereich: 15–50 °C; Schwankung ±0,2 °C
• Feuchtebereich: 0%, 35–90% ±2% RH
• Testzellen: 3 Sets (Schubladen, automatische Probenklemmung)
• Probengröße: 4,2" × 4,2" (10,6 × 10,6 cm)
• Probendicke: ≤ 120 mil (3 mm)
• Prüffläche: 50 cm²
• Gasvorgaben: N2 99,999% und O2 99,5% (vom Anwender bereitzustellen)
• Gasdru ck: ≥ 40,6 PSI / 280 kPa
• Anschlussgröße: 1/8" Metallrohr
• Abmessungen: 30,7" × 14,1" × 26,7" (78 × 36 × 68 cm)
• Stromversorgung: 120 VAC ±10% 60 Hz oder 220 VAC ±10% 50 Hz
• Nettogewicht: 176 lbs (80 kg)
• Standardausstattung: Gerätekopf, Probenehmer, Vakuumfett, Φ4 mm Polyurethanrohr
• Optionen: GP-02, Software, Computer, GMP-Anforderungen, CFR 21 Part 11, Luftkompressor, DataShield™
