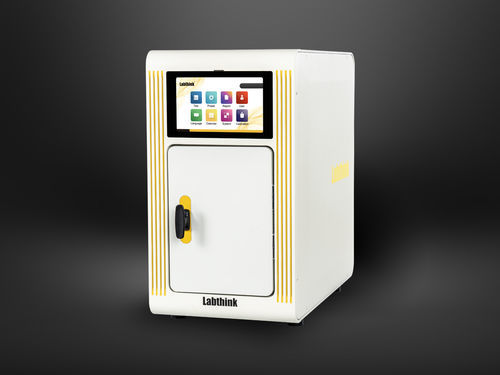

Gasdurchlässigkeits-Tester C401H

Wasserdampf-DurchlässigkeitTransmissionsgradWasserdampf-Durchlassgra

Überblick
Das C401H ist ein integriertes Prüfsystem zur Bestimmung der Sauerstoffdurchlässigkeit (OTR) und Wasserdampfdurchlässigkeit (WVTR) auf Basis eines ppb‑tauglichen coulometrischen Sauerstoffsensors und eines Infrarot‑Wasserdampfsensors. Entwickelt nach Normen wie ASTM D3985, ASTM F1249 und ISO 15106-2, eignet es sich für Folien, Verpackungen, Platten und ähnliche Materialien in Pharma-, Lebensmittel-, Medizin- und Elektronikbereichen.

Produktmerkmale

• Ein Gerät für kombinierte OTR+WVTR-, nur OTR- oder nur WVTR-Tests.
• Einmalige Probenspannung für beide Tests, reduziert Handhabung und Kreuzkontamination.
• Separate Prüfzellen für Folie und Verpackung im selben Gehäuse für direkte Vergleiche.

Kernkompetenz: coulometrischer Sauerstoffsensor

• ppb‑Bereich für sehr niedrige Nachweisgrenzen.
• Absolut‑Messprinzip nach ASTM D3985; keine routinemäßige Kalibrierung erforderlich.
• Erhöhte Lebensdauer (~3×) und hohe Sauerstoffabsorption (95–98 %).

Kernkompetenz: Infrarot‑Wasserdampfsensor

• Labthink‑Infrarotsensor nach ASTM F1249.
• Wartungsarm ohne Verbrauchsteile und mit Grenzwertalarm.

Temperatur‑ und Feuchtigkeitsregelung

• 360° Luftzirkulation für stabile Prüfbedingungen.
• Automatische Steuerung von Trägergasstrom und Temperatur; NIST‑basiertes Feuchtigkeitsprinzip.
• Hochpräzise Sensorik zur Echtzeitüberwachung und Aufzeichnung.

Prüfung von Folien und Verpackungen

• Dual‑function Testzelle für schnelles Umschalten zwischen Folien‑ und Verpackungsprüfungen.
• Automatische Spannvorrichtung gewährleistet gleichmäßige Kraftverteilung und zuverlässige Dichtung.

Intelligentes Steuerungssystem

• 10" Touchscreen (medizinische Qualität) mit Desktop‑OS für intuitive Bedienung.
• Vollautomatische Prüfabläufe mit automatischer Datenspeicherung und Mehrstufiger Zugriffskontrolle.
• Netzwerkanschluss für externen Zugriff, Datenübertragung und Fernupdates.

Multiinstrumenten‑Management

• Optionale Plattform‑Software für Einzel‑ oder Mehrfachsteuerung und zentrale Verwaltung.
• Echtzeitdarstellung von Durchlässigkeitskurven, Koeffizienten, Temperatur und Feuchte.
• Optionen: GMP‑Nachverfolgbarkeit und DataShield™ für zentrale Datenverwaltung.

Energieeffizienz

• Frequenzumrichtersteuerung und energiesparende Komponenten reduzieren den Energiebedarf.
• Autarker Betrieb möglich (PC optional), senkt Installations‑ und Betriebskosten des Labors.

Prüfprinzip
Die vorbehandelte Probe wird zwischen den Testzellen eingespannt. Sauerstoff (oder ein gasförmiges Trägermedium mit kontrollierter Feuchte) strömt auf einer Seite, hochreiner Stickstoff auf der anderen. Diffundierte Moleküle werden zum Sensor transportiert; die gemessenen Konzentrationen werden zur Berechnung von OTR/WVTR genutzt.

Referenznormen
ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129

Prüfanwendungen
Basisanwendungen

• Folien: Kunststofffolien, Verbundfolien, Coextrudate, metallisierte Folien, Aluminium‑Verbundfolien.
• Verpackungen: Flaschen, Beutel, Dosen, Kartons und Fässer aus Kunststoff, Papier/Verbund, Glas und Metall.
• Platten: PP, PVC, PVDC, Metallfolien, Gummi, Siliziumwafer.

Erweiterte Anwendungen

• Verschlüsse, LCD‑Bauteile, Solar‑Backsheets, PPR‑Rohre, medizinische Blister, sterile Verbände, Batteriehüllen.

Technische Parameter (Auszug)
Standard‑Testfläche: 50 cm²; OTR: 0,01–200 cc/(m²·day); WVTR: 0,005–50 g/(m²·day); Verpackungsbereiche: 0,00005–1 cc/(pkg·day) und 0,00002–0,25 g/(pkg·day); Auflösung: 0,0001; Wiederholgenauigkeit: OTR 0,01 cc/(m²·day) oder 1 %; WVTR 0,005 g/(m²·day) oder 2 %; Temperatur: 15–50 °C (±0,2 °C); Feuchte: 0%, 35–90% ±2%

Technische Spezifikationen (Auszug)
Filmgröße: 4,2" × 4,2" (10,6 × 10,6 cm); Probendicke ≤ 3 mm; Behälter ≤ Φ100 mm × 250 mm; Trägergas: N2 99,999% (Benutzer‑Bereitstellung); Gasdruck ≥ 40,6 PSI / 280 kPa; Abmessungen: 68 × 40 × 68 cm; Gewicht: 75 kg; Netzteil: 120 VAC 60 Hz oder 220 VAC 50 Hz

Optionen & Konfiguration

• Optional: GP-02 Gasreinigungsgerät, DataShield™, GMP‑Computer‑System, CFR 21 Part 11 Modul, zusätzliche Testzellen, Masken, Software, PC.
• Standardlieferumfang: Gerätehauptteil, Probenehmer, Vakuumfett, Polyurethan‑Schlauch Φ4 mm.

Technische Merkmale

• Modell: C401H
• Messprinzipien: Coulometrischer O2‑Sensor (ppb) + IR‑Wasserdampfsensor
• Normen: ASTM D3985, ASTM F1249, ISO 15106-2 und weitere gelistete Standards
