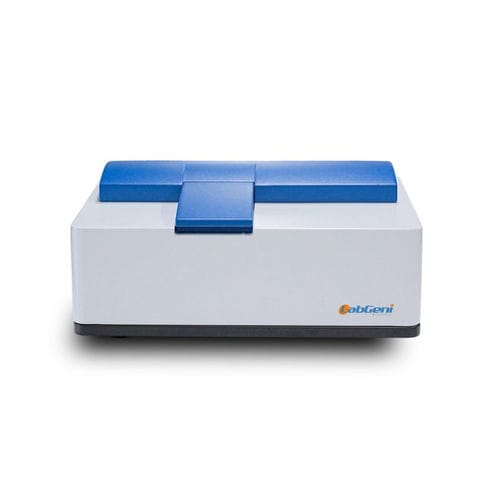

Wasser-Analysator WOA-6000

Ölfür FlüssigkeitenIndustrie

Kurzbeschreibung:
Tragbarer vollautomatischer Infrarot-Ölanalysator zur Quantifizierung von Gesamt-Extraktiven (Kraftstoff) und tierischen/pflanzlichen Ölen in Oberflächenwasser, Grundwasser und industriellen Abwässern.

Normkonformität:
Entspricht der nationalen Norm HJ637-2012 „Wasserqualität — Bestimmung von Erdöl und tierischen und pflanzlichen Ölen — Infrarotphotometrisches Verfahren".

Technisches Prinzip:
Nach HJ637-2012 wird das Öl mit Tetrachlormethan (CCl4) oder Tetrachlorethylen (C2Cl4) aus dem Wasser extrahiert. Eine Öl/Wasser-Trennmembran ersetzt anhydratisches Natriumsulfat zur Entfernung von Verunreinigungen und Feuchtigkeit. Die extrahierte Lösung wird bei den Wellenzahlen 2930 cm-1, 2960 cm-1 und 3030 cm-1 per Infrarotspektrometrie gemessen, um Gesamt-Extrakte, Erdöl- und tierische/pflanzliche Ölgehalte über die Absorbanzen A2930, A2960 und A3030 zu bestimmen.

Anwenderbereiche:

• Umweltüberwachungsbehörden
• Petrochemische Industrie
• Hydrologie und Wasserwirtschaft
• Wasserversorgungsunternehmen
• Kläranlagen
• Wärmekraftwerke
• Eisen- und Stahlunternehmen
• Universitäre Lehre und Forschung
• Agrar-Umweltüberwachung
• Bahn-Umweltüberwachung
• Automobilfertigung
• Marine Umweltüberwachung
• Verkehrs-Umweltüberwachung
• Umweltforschung und Prüflabore
• Laborverwendung

Anwendungsbereich des Instruments:
Entwickelt zur Messung des Ölgehalts in Oberflächenwasser, Grundwasser und industriellen Abwässern; unterstützt Verdünnungs- oder Anreicherungsmethoden bei der Extraktion für einen weiten Konzentrationsbereich.

Arbeitsprinzip:
Der WOA-6000 besteht aus Rechnereinheit, Steuerungssoftware, Infrarot-Spektroskopiesystem und magnetischem Rühr-Extraktionssystem. Mit einem definierten Extraktionsmittel und einer trommelartigen Rühr-Extraktion werden Öle extrahiert, durch eine Öl/Wasser-Trennmembran filtriert und in eine Küvette geleitet, anschließend vom IR-Spektrometer analysiert. Eine optionale Magnesiumsilikat-Adsorptionssäule ermöglicht die Unterscheidung von Mineralöl und tierischen/pflanzlichen Ölen. Der Prozess ist automatisiert: automatisches Befüllen, Extrahieren, Trennen, Messen, Reinigen, Entsorgen und Datenspeicherung bei minimaler Exposition des Bedieners gegenüber Lösungsmitteln.

Technische Spezifikationen:

• Modell: WOA-6000
• Nachweisgrenze: DL < 0,02 mg/L (3×Stdabw., 11 Leerwerte)
• Wellenzahlbereich: 3400–2400 cm-1 (2941–4167 nm)
• Absorptionsbereich: 0,0000–2,0000 AU (Transmittanz 100–1 %T)
• Messbereich Wasserproben: 0,001–10000 mg/L (mit Verdünnung/Anreicherung)
• Messbereich Gerät: 0,02–900 mg/L
• Wiederholbarkeit: RSD ≤ 1% (20–100 mg/L, 11 Messungen)
• Messgenauigkeit: < ±2%
• Korrelationskoeffizient: R > 0,999
• Wasserprobenvolumen: 5–600 ml oder 5–1000 ml
• Extraktionsmittel: CCl4 oder C2Cl4 (Aufrüstung auf weniger toxische Reagenzien möglich)
• Extraktionstechnik: trommelartige magnetische Rühr-Extraktion (Wirkungsgrad >95%)
• Filtration: Öl/Wasser-Trennmembran (wiederverwendbar)
• Optional: Magnesiumsilikat-Adsorptionssäule zur Unterscheidung Mineralöl vs. tierische/pflanzliche Öle
• Automatisierung: automatisches Befüllen, Extrahieren, Trennen, Messen, Reinigen und Entsorgen
• Softwareplattform: NET4.0 Öl-Analysator-Software

Hauptmerkmale des Instruments:

• Vollautomatische Abläufe für Befüllen, Extraktion, Filtration, Messung, Entwässerung und Reinigung.
• Integriertes kompaktes Design für Vor-Ort-Portabilität und Notfallerkennung.
• Betriebssicherheit: kein direkter Kontakt des Bedieners mit CCl4 während des automatisierten Ablaufs.
• Hohe Extraktionseffizienz durch trommelartige magnetische Rühr-Extraktion (Wirkungsgrad >95%).
• Öl/Wasser-Trennmembran ersetzt anhydratisches Natriumsulfat; Membran über viele Zyklen wiederverwendbar.
• Aufrüstbar für weniger toxische Extraktionsreagenzien.
• Optionale Adsorptionssäule zur Differenzierung von Mineralöl und tierischen/pflanzlichen Ölen.
• Echte Drei-Wellenzahl-Infrarot-Anzeige mit Spektraldiagramm und Genauigkeitsskala.
• Ein-Tasten-Kalibrierung und Ein-Tasten-Probenmessung für vereinfachten Feldeinsatz.
• Korrosionsbeständige Materialien kompatibel mit säure-/alkalischen Medien und Extraktionsmitteln; automatisierte Reinigung reduziert Kreuzkontamination.
