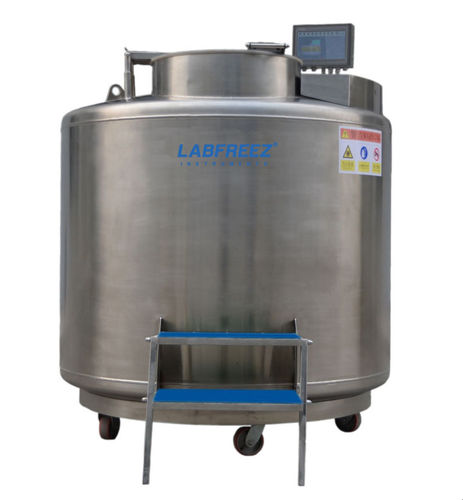

Medizinisch Dewar BNC-S series

Laborfür Probenfür die Pharmaindustrie

Produktübersicht
Die Biobank-Serie besteht aus kryogenen Tanks aus Edelstahl und bietet automatische, sichere und zuverlässige Flüssigstickstoff-Systeme zur Langzeitlagerung biologischer Proben. Die Tanks sind mit Rollen und Bremsen sowie einer breiten Halsöffnung für einfaches Einsetzen und Entnehmen von Racks und Proben ausgestattet und erlauben Lagerung in Flüssig‑ oder Dampfform. Das Steuerungssystem unterstützt automatische LN2-Befüllung und Überwachung, um Betriebskosten zu optimieren durch minimale Stickstoffverbräuche bei maximaler Lagerkapazität.

Leistung und Technologie
Die Biobank-Serie nutzt fortschrittliche Evakuierungsverfahren und adiabatische Isolierung mit hoher Vakuumstabilität, um sichere, gleichmäßige Niedertemperaturen und geringen LN2-Verbrauch sicherzustellen. Im Dampflagerungsmodus überschreiten die Temperaturunterschiede im Lagerbereich nicht 10 °C; die obere Rack-Temperatur kann bis −190 °C reichen. Schneller Zugriff, zuverlässiger Schutz, automatische Befüllung und flexible Lagerkapazitäten werden geboten.

Anwendungsbereich
Geeignet für die langfristige statische Konservierung großer Mengen biologischer Proben wie Stammzellen, Plasma, Samen, Embryonen, Gewebe und Organe in Forschungseinrichtungen, Blutbanken, Kliniken und Biobanken.

Produktvorteile

• Große Lagerkapazität: Kompakte Bauweise mit hohem nutzbaren Lagerraum zur Maximierung der Probendichte und Senkung der Anlagenkosten.
• Ausgezeichnete Temperaturgleichmäßigkeit: Vakuumisolierte Edelstahlkonstruktion mit hoher Vakuumabdeckung für überlegene Wärmeisolierung.
• Stabile Deckeltemperatur bei geöffneter Haube: Optimiertes Deckel- und schmaler Hals-Design reduziert LN2-Verdunstung; die Innentemperatur bleibt stabil (nicht über −150 °C innerhalb von 48 Stunden) selbst bei längerer Öffnung.
• Fortschrittliches Temperaturüberwachungssystem: Mikroprozessorsteuerung mit vertikalen Doppel-Platin-RTDs; Echtzeit-Temperaturanzeige mit Genauigkeit ±1 °C und benutzerdefinierbaren Alarmwerten mit Stummschaltoption.
• Automatische LN2-Befüllung und Pegelüberwachung: Differenzdrucksensor zur Echtzeit-Anzeige des Flüssigkeitspegels; sichere automatische Befüllung über 10-Zoll-LCD-Touchscreen, der Top/Bottom-Temperatur, Flüssigkeitsstand und Betriebsstatus anzeigt.
• Heißgas-Bypass: Entfernt warmes Gas vor der Flüssigbefüllung, sodass nur flüssiger Stickstoff in den Tank gelangt, Temperaturfluktuationen beim Befüllen vermieden und zusätzlicher LN2-Verbrauch reduziert werden.
• Bedienerorientiertes Design: Edelstahl-Hilfstisch für temporäre Rackablage, klappbare Stufen zur Reduzierung der Arbeitshöhe und Öffnungen in den Einschubtabletts zum Auffinden versehentlich herabgefallener Proben.

Spezifikationen (Tabelle)
modell | BNC-S1000-VS/PM | BNC-S1800-VS/PM | BNC-S1800-VS/PT | BNC-S1900-VS/PT | 2000-VS/PT | 2100-VS/PT | 2200-VS/PT
Tank-Parameter (Kopfzeile)
Flüssigstickstoff im Bodenfach (L) | 135 | 320 | 320 | 262 | 262 | 262 | 262
Volumen des Probenlagerraums (L) | 808 | 1445 | 1445 | 1564 | 1658 | 1771 | 1884
Geometrisches Tankvolumen (L) | 1072 | 1990 | 1990 | 2105 | 2200 | 2315 | 2429
Effektives Tankvolumen (L) | 1014 | 1880 | 1880 | 1946 | 2041 | 2156 | 2270
Tankdurchmesser (mm) | 465 | 635 | 635 | 635 | 635 | 635 | 635
Innere Effektivhöhe (mm) | 900 | 900 | 900 | 830 | 880 | 940 | 1000
Äußerer Tankdurchmesser (mm) | 1190 | 1565 | 1565 | 1685 | 1685 | 1685 | 1685
Gesamthöhe Tank (mm) | 1704 | 1883 | 1883 | 1509 | 1559 | 1619 | 1679
Tank-Leergewicht (kg) | 495 | 985 | 985 | 860 | 880 | 900 | 920
Betriebshöhe Tank (mm) | 950 | 1097 | 1097 | 950 | 1000 | 1060 | 1120
Vollbelastungsgewicht (kg) | 1314 | 2504 | 2504 | 2432 | 2529 | 2642 | 2754
Türbreite erforderlich ≥mm | 1210 | 1585 | 1585 | 1705 | 1705 | 1705 | 1705
Tägliche Verdampfungsrate % | 0.82 | 0.75 | 0.75 | 0.65 | 0.65 | 0.65 | 0.65
Spannung | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC

Kapazitäten & Lagerbeispiele (ausgewählte Zeilen)
Maximale Anzahl 0,5 ml Kryoröhrchen (High Security Straw Kapazität) | 66000 | 117000 | 126500 | 143450 | 151000 | 158550 | 173650
Anzahl Racks 5×5 0,5ml | 4 | 18 | 13 | 14 | 14 | 14 | 14
Anzahl Racks 10×10 0,5ml | 32 | 54 | 60 | 72 | 72 | 72 | 72
Anzahl Cryobox 5×5 0,5ml | 80 | 360 | 260 | 266 | 280 | 294 | 322
Anzahl Cryobox 10×10 0,5ml | 640 | 1080 | 1200 | 1368 | 1440 | 1512 | 1656
Schichten pro Rack 0,5ml | 20 | 20 | 20 | 19 | 20 | 21 | 23

Hinweise
Die Spezifikationstabellen enthalten zusätzliche detaillierte Zeilen (Rack‑Größen, Cryobox‑Größen, Kapazitäten für Ampullen/Straws 0,25 ml/0,5 ml/2 ml/5 ml, Anzahl und Schichtung der Canister). Siehe die vollständige Tabelle für modellbezogene Kapazitäten und Abmessungen.

Technische Spezifikationen

• Serie: BNC-S Serie (angezeigte Modelle: BNC-S1000-VS/PM bis 2200-VS/PT).
• Effektives Tankvolumen: ~1014 L bis 2270 L (modellabhängig).
• Volumen des Probenlagers: ~808 L bis 1884 L.
• Beispiele für LN2-Bodenfachkapazität: 135 L bis 320 L je nach Modell.
• Vakuumisolierte Edelstahlkonstruktion mit hoher Vakuumhaltefähigkeit und adiabatischer Isolierung.
• Top/Bottom Temperaturüberwachung mit vertikalem Doppel‑Platin‑RTD; Genauigkeit ±1 °C; 10‑Zoll LCD Touchdisplay.
• Automatische LN2-Befüllung und Differenzdruck‑Füllstandüberwachung; Heißgas‑Bypass für stabiles Befüllen.
• Tägliche LN2‑Verdampfungsrate (Beispielwerte): 0.65%–0.82% je nach Modell.
• Spannung: 220 VAC Versorgung mit 24 VDC Steuerinterface.
• Lagerbeispiele: modellabhängige Kapazitäten für 0,5 ml Straws und mehrere Flaschenformate wie in der Tabelle dargestellt (bis zu ~919.548 Straws je nach Konfiguration).
