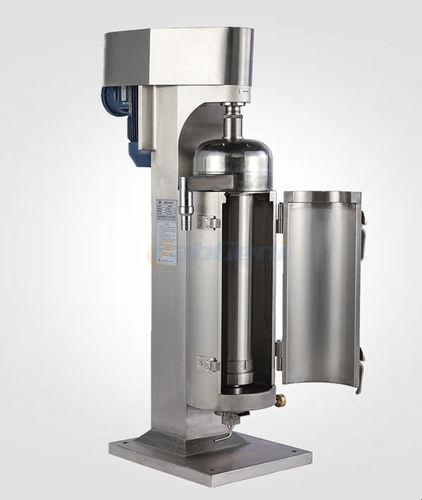

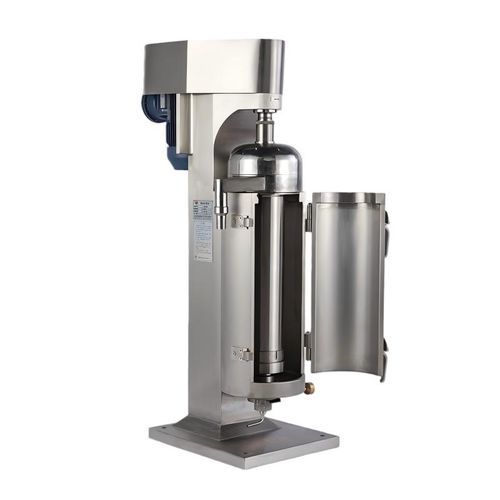

Zentrifuge für Zucker LAB TC-Q series

für die Lebensmittelindustriefür die Biotechnologiefür pharmazeutische Anwendungen

Produktbeschreibung
Kontinuierliche Rohrzentrifuge mit frontaler Türkonstruktion. Innen- und Außengehäuse sind mit Edelstahl (ANSI 304) ausgekleidet; berührende Teile aus Edelstahl 316 für Korrosions- und Temperaturbeständigkeit. Verfügbar als Klärungstyp (LAB TC-Q) für Flüssig–Fest-Trennung und als Separiertyp (LAB TC-F) für Zwei- bis Dreiphasentrennungen (leichte Flüssigkeit / schwere Flüssigkeit / Feststoffe). Elektronisches Multifunktions-Touchpanel zur Echtzeitüberwachung von Drehzahl, Lager- temperatur, Überdrehzahlschutz, Türauf-Schutz und Gehäusekühltemperatur. Steuerungssystem und Konfiguration an kundenspezifische Prozessanforderungen anpassbar.

Funktionsprinzip
Das Einlaufmedium gelangt in eine hochdrehende Rohrtrommel, in der Zentrifugalkraft die Komponenten nach ihrer Dichte trennt. Ausführungen für kontinuierliche Klärung (Flüssig–Fest) oder Phasentrennung (zwei- und dreiphasig) stehen zur Verfügung. Konfigurierbar als Labor-, TCM-Klärung, Bluttrennung, bakterielle Trennung, Biodiesel-Aufbereitung, explosionsgeschützt, komplett geschlossen explosionsgeschützt, gekühlt, schwenkend oder offen-tür Typ.

Einsatzbereiche

• Tierische und pflanzliche Extraktion: Trennung von Polysacchariden, Proteinen, Pektin, Saponinen, unlöslichen Verunreinigungen und feinen Partikeln aus Extrakten.
• Lebensmittelindustrie: Raffinierung von Essigen, Gewürzen und Ölen; Entfernung von Fasern, Pektin, unlöslichem Protein und Fruchtfleisch in Säften; Anwendungen bei Essenzen, Salzentfärbung, Zuckeraufarbeitung und Entfernung von Verunreinigungen in Getränken.
• Blutprodukte: Trennung von Plasma und Blutzellen zur Herstellung von Plasmaeiweißpulver, Albumin, Häm, Thrombin, SOD usw.
• Biopharmazeutika: Impfstoffherstellung und bakterielle Isolierung (z. B. Tollwut-, DTP-, Pneumokokken-Impfstoffe; Trennung von Bakterien wie E. coli, Bacillus spp., Sporen, Milchsäurebakterien).

Merkmale

• Frontöffnende Türkonstruktion mit Schwenk- und Kasten-Spinner-Optionen.
• Edelstahl-Innen-/Außenverkleidung (ANSI 304) und Kontaktteile aus 316.
• Elektronisches Multifunktions-Touchpanel mit Echtzeitüberwachung (Drehzahl, Lagertemperatur, Überdrehzahl, Türschutz, Gehäusekühltemperatur).
• Konfigurierbares Steuersystem und verschiedene spezielle Konfigurationen.

Modellspezifikationstabelle (Zeilen als Linien dargestellt)
Modell | LAB TC-Q70 | LAB TC-Q100 | LAB TC-Q120 | LAB TC-Q150
Trommeldurchmesser | 75 mm | 105 mm | 125 mm | 142 mm
Effektive Höhe | 430 mm | 730 mm | 730 mm | 730 mm
Absetzvolumen | 2,2 L | 6 L | 8 L | 10 L
Max. Drehzahl (RPM) | 19.200 | 16.300 | 15.000 | 14.000
Trennfaktor (ω2·r/g) | 15.700 | 15.620 | 15.750 | 15.700
Einlassdruck | ≥0,05 MPa | ≥0,05 MPa | ≥0,05 MPa | ≥0,05 MPa
Max. Durchsatz (L/h) | 500 | 1.200 | 2.000 | 2.500
Stromversorgung | Dreiphasig | Dreiphasig | Dreiphasig | Dreiphasig
Motorleistung | 1,5 kW | 3,0 kW | 4,0 kW | 4,0 kW
Maße (mm) | 760 × 450 × 1125 | 840 × 500 × 1605 | 900 × 550 × 1605 | 900 × 550 × 1605
Gewicht (kg) | 300 | 570 | 610 | 665
Lager | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko)
Antriebsriemen | Habasit (Schweiz) | Habasit (Schweiz) | Habasit (Schweiz) | Habasit (Schweiz)
Trommelmaterial | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
Außenmaterial | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
Ein- und Auslass | Schnellspanner | Schnellspanner | Schnellspanner | Schnellspanner

Technische Daten

• Serie / Modell: LAB TC-Q Serie (z. B. LAB TC-Q70, LAB TC-Q100, LAB TC-Q120, LAB TC-Q150).
• Trommelmaterialien: ANSI 304 (Kontaktteile in Edelstahl 316, wo angegeben).
• Absetzvolumina: von 2,2 L (Q70) bis 10 L (Q150).
• Trommeldurchmesser: 75 mm (Q70), 105 mm (Q100), 125 mm (Q120), 142 mm (Q150).
• Effektive Höhe: 430 mm (Q70); 730 mm (Q100/Q120/Q150).
• Max. Drehzahl (RPM): bis zu 19.200 (modellabhängig).
• Trennfaktor: ca. 15.600–15.750 (ω2·r/g, modellabhängig).
• Verarbeitungskapazität: bis zu 2.500 L/h (modellabhängig).
• Stromversorgung: Dreiphasig; Motorleistung 1,5 kW (Q70) bis 4,0 kW (Q120/Q150).
• Lager: NSK (Japan Seiko).
• Antriebsriemen: Habasit (Schweiz).
• Abmessungen und Gewichte: siehe Modelltabelle (z. B. Q70: 760×450×1125 mm, 300 kg; Q150: 900×550×1605 mm, 665 kg).
• Anschlüsse: Schnellspanner Ein-/Auslauf.
• Verfügbare Varianten: Klärungstyp (LAB TC-Q), Separiertyp (LAB TC-F); Labor-/Spezialtypen (Labor, TCM-Klärung, Blut, Bakterien, Biodiesel), explosionsgeschützt, komplett geschlossen explosionsgeschützt, gekühlt, schwenkend, offen-tür Typ.
