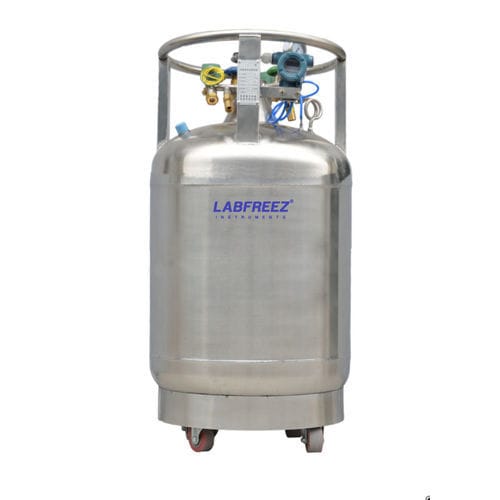

Industrie-Dewar BNC-F series

Laborfür die Pharmaindustriefür die Lebensmittelindustrie

Übersicht
Die selbstdruckfähigen Flüssigstickstoffbehälter der Serie BNC‑F nutzen die Verdampfung einer kleinen Menge Flüssigstickstoff zur Druckaufbau, wodurch ein automatisches Entleeren und Übertragen in andere Behälter möglich ist. Sie sind für Transport und Lagerung von Flüssigstickstoff sowie als Kältequelle für Kühlsysteme vorgesehen. Die Edelstahlkonstruktion verringert Verdampfungsverluste. Standardmäßig sind eine Druckerzeugungsventil, Flüssigkeitsventil, Entlüftungsventil und Manometer montiert; Modelle über 200 L verfügen zusätzlich über eine Berstscheibe und einen Schalldämpfer. Alle Modelle haben vier Bodenrollen für einfache Bewegung. SKU: BNC‑F Series

PRODUKTZERTIFIZIERUNG
CE‑Zertifikat; Nationales Prüf‑ und Überwachungszentrum für die Qualität kryogener Behälter.

Anwendungsbereich
Hauptsächlich zur Lagerung von Flüssigstickstoff und zum Befüllen anderer Behälter. Häufige Einsatzfelder: Formenbau, Tierzucht, Medizin/Pharma, Halbleiter, Lebensmittel, Tieftemperaturchemie, Luft‑/Raumfahrt, Militär und verwandte Bereiche.

Produktmerkmale

• Benutzerfreundliche Konstruktion für einfachen Betrieb durch Personal
• Ausgestattet mit hochwertigen amerikanischen Kryo‑Ventilen
• Spezielle Halskonstruktion für sehr niedrige Verdampfungsrate
• Optionaler Transportwagen für vereinfachte Handhabung
• Optionales Überwachungssystem zur Anzeige von Füllstand und Druck

Spezifikationen (Übersichtstabelle)
Tabellenspalten als Kopfzeile gefolgt von Zeilen (Zeilen getrennt durch
):
Modell | Geometrisches Volumen (L) | Nutzvolumen (L) | Außendurchmesser (mm) | Höhe (mm) | Leergewicht (KG) | Halsdurchmesser (mm) | Tägliche Verdampfungsrate (%) | Standard Betriebsdruck (Mpa) | Max. Betriebsdruck (Mpa) | Einstelldruck 1. Sicherheitsventil (Mpa) | Einstelldruck 2. Sicherheitsventil (Mpa) | Manometer Anzeigebereich (Mpa)
BNC-F5 | 5.5 | 5 | 329 | 510 | 15 | 40 | 3 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F15 | 16.5 | 15 | 404 | 750 | 23 | 40 | 2.5 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F30 | 32 | 30 | 454 | 879 | 32 | 40 | 2.5 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F50 | 55 | 50 | 506 | 991 | 54 | 40 | 2 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F100 | 110 | 100 | 606 | 1185 | 75 | 40 | 1.3 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25

Zusätzliche Modelle (größere Kapazitäten):
Modell | Geometrisches Volumen (L) | Nutzvolumen (L) | Außendurchmesser (mm) | Höhe (mm) | Leergewicht (KG) | Halsdurchmesser (mm) | Tägliche Verdampfungsrate (%) | Standard Betriebsdruck (Mpa) | Max. Betriebsdruck (Mpa) | Einstelldruck 1. Sicherheitsventil (Mpa) | Einstelldruck 2. Sicherheitsventil (Mpa) | Berstscheiben Betriebsdruck (Mpa) | Manometer Anzeigebereich (Mpa)
BNC-F150 | 165 | 150 | 706 | 1188 | 102 | 40 | 1.3 | 0.05 | 0.09 | 0.099 | 0.15 | — | 0～0.25
BNC-F175 | 185 | 175 | 706 | 1298 | 120 | 40 | 1.2 | 0.05 | 0.09 | 0.099 | 0.15 | — | 0～0.25
BNC-F200 | 220 | 200 | 758 | 1265 | 130 | 40 | 1.2 | 0.05 | 0.09 | 0.099 | 0.15 | 0.47 | 0～0.25
BNC-F300 | 330 | 300 | 857 | 1459 | 202 | 40 | 1.1 | 0.05 | 0.09 | 0.099 | 0.15 | 0.47 | 0～0.25
BNC-F500 | 550 | 500 | 1008 | 1576 | 255 | 40 | 1.1 | 0.05 | 0.09 | 0.099 | 0.15 | 0.47 | 0～0.25

Konfigurationsübersicht
Tabellenspalten: Modell | Rolle | Infusionsschlauch | Schwimmerschaltermessung | Elektrischer Füllstandsanzeiger | Magnetventil | Regler | Repeaters (Notation: ● Standard, ◎ Optional, — Keine)
BNC-F5 | ● | ● | ◎ | — | — | — | —
BNC-F15 | ● | ● | ◎ | — | — | — | —
BNC-F30 | ● | ● | ◎ | — | — | — | —
BNC-F50 | ● | ● | ◎ | — | — | — | —
BNC-F100 | ● | ● | ◎ | — | — | — | —
Für größere / E / K Varianten (z. B. BNC-F50E, BNC-F100E, BNC-F200E, BNC-F300E, K‑Modelle) sind zusätzliche Ausstattungen wie elektrischer Füllstandsanzeiger, Magnetventil, Regler und Repeaters verfügbar, wie in der vollständigen Tabelle angegeben (● Standard, ◎ Optional, — Keine).

Hinweise

• Standard = ●
• Optional = ◎
• Keine = —
