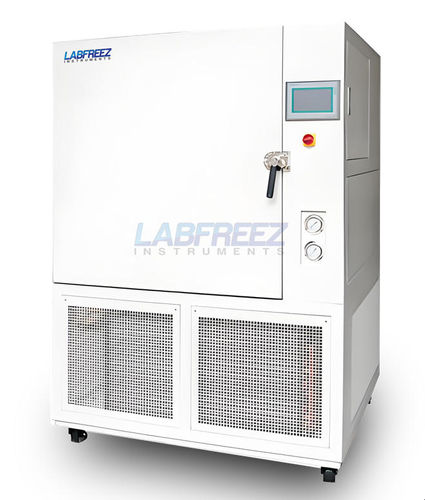

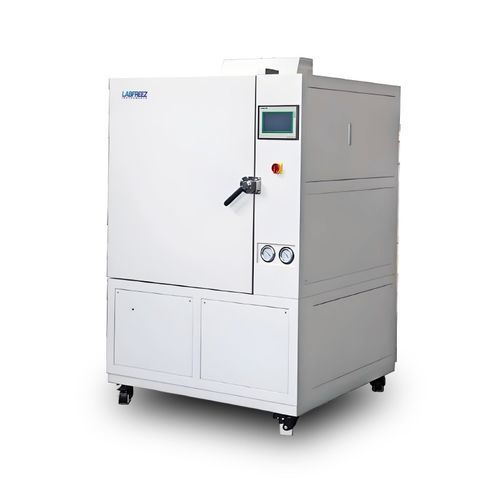

Kurzbeschreibung
Stehender Industriegefrierschrank, Schnellkühltechnik, elektrisches Öffnen/Schließen der Tür, hohe Belastbarkeit, Program Control
Anwendung
Es wird hauptsächlich in der medizinischen und industriellen Kältebehandlung verwendet, um eine gleichmäßige, feine und dispergierte Ausscheidung in Metallstrukturen zu erzeugen; die Ausscheidung von Karbid verbessert die Abriebfestigkeit, die Reibungsleistung und erhöht die Härte des Metalls. Weit verbreitet für Kupferhülsen und Lager, die in der mechanischen Präzisionsmontage eingesetzt werden. Geeignet für Großgeräte (Kraftfahrzeuge, Schwermaschinen, Flugzeugteile, Teile von Luft- und Raumfahrtgeräten, Teile von militärischen Geräten) bei niedrigen Temperaturen. Kann für Touchscreens (Einfrieren des Bildschirms) und Abbrucharbeiten verwendet werden.
Merkmale
- Mikrocomputersteuerung, Kaskaden-Temperaturregler, digitale Temperaturanzeige, 0,1°C Regelung; Betriebstemperatur einstellbar von -20°C bis -125°C.
- Multi-Sicherheitsschutz für zuverlässigen Betrieb.
- Kompressoren von TECUMSEH, DANFOSS und EMERSON; automatische Kaskaden-Kältetechnik.
- Selbstdiagnosefunktion, Überlastungsschutz des Gefrierschranks, Hochdruckschalter, Überlastungsrelais, Wärmeschutzvorrichtung und andere Sicherheitsfunktionen.
- Drei versiegelte Isolierschichten; extra dicke Isolierschicht aus hochdichtem Polyurethanschaum; Inline-Vakuum-Isolierpaneele.
- Ergonomisches/menschliches Design für Komfort und Flexibilität.
- Geeignet für den Einsatz in mechanischen Produktionsanlagen.
- Großer Kondensator zur Gewährleistung der Kühlleistung in Anlagenumgebungen.
- Großes Volumenverhältnis und große Belastbarkeit.
- Konfigurierbare Kompressor-Ein/Aus-Temperaturen.
- Störungsalarme (Übertemperaturalarm, Sensoralarm, Hochalarm, Kompressorüberhitzungsalarm).
- Verzögerungsschutz.
- Erdungskomponenten für Sicherheit.
- LED-Display mit Anzeige der Ist- und Soll-Temperaturen; einstellbarer Übertemperaturalarm und Fehlermeldungen.
- Nicht-Standardgrößen können kundenspezifisch angepasst werden; Ultra-Tiefkühlschränke können bis zu -100°C für Volumina bis zu 100 m³ (kundenspezifisch) hergestellt werden.
- Stromversorgung typischerweise 380V/50Hz (kann auf andere Standards umgestellt werden).
- Optionales Zubehör: SPS-Steuerung, LCD-Farb-Touchscreen, Temperaturschreiber, etc.
Spezifikationen (gruppiert nach Temperaturklasse)
-65°C aufrechter Industriegefrierschrank
Modelle: MR-DF-IR-6528 | MR-DF-IR-6550 | MR-DF-IR-6580 | MR-HF-IR-6528 | MR-HF-IR-6550 | MR-HF-IR-6580 | MR-HF-IR-65A16
Volumen: 280L | 500L | 800L | 280L | 500L | 800L | 1600L
Innenabmessungen (mm): 610×600×760 | 800×735×850 | 1000×800×1000 | 800×600×600 | 1200×650×650 | 1350×800×750 | 2000×900×900
Typ: Vertikal (die ersten drei Modelle) | Brustkorb/Horizontal (die letzten vier Modelle)
Ausgelegtes Fassungsvermögen: Standard-Tragebeispiele: 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (die ausgelegte Tragfähigkeit beträgt das Zweifache der Standardkapazität; das Kühlsystem ist auf die Standardkapazität ausgelegt, so dass schwerere Artefakte die Kühlleistung verringern können)
Temperaturbereich: -10°C ~ -65°C (Option für +60°C ~ -65°C)
Kühlleistung bei -60°C: 1 kW | 1,5 kW | 2,5 kW | 1 kW | 1,5 kW | 2,5 kW | 4 kW
Temperaturgenauigkeit: ±2°C für alle Modelle
Heizleistung: 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW (Heizelement aus einer Nickel-Chrom-Legierung; Regler mit doppeltem Sicherheitsschutz und unabhängigem Temperaturbegrenzer)
Abkühlungsrate: +60°C bis -60°C innerhalb von 1 Stunde
Umwälzluft (m³/h): 1650 | 2100 | 2750 | 2100 | 2750 | 3500 | 6000 (interner Umluftventilator schaltet sich bei geöffneter Tür automatisch ab; Touchscreen zeigt den Öffnungszustand an)
Kältemittel: R404A / R23
Beispiele für Gesamtabmessungen (mm): 1150×1150×1850 | 1350×1300×1850 | 1550×1300×2100 | 2200×1150×1150 | 2700×1200×1200 | 2900×1300×1250 | 3700×1400×1350
Leistung (380V 50Hz): bis zu 5,5 kW | 7,5 kW | 13,5 kW | 5,5 kW | 7,5 kW | 13,5 kW | 19 kW (angegebene Höchstwerte)
Gewichtsbeispiele: 380 kg | 480 kg | 650 kg | 385 kg | 485 kg | 650 kg | 780 kg
Industriegefrierschrank 80°C aufrecht
Modelle: MR-DF-IR-8028 | MR-DF-IR-8050 | MR-DF-IR-80A10 | MR-HF-IR-8028 | MR-HF-IR-8050 | MR-HF-IR-8080 | MR-HF-IR-80A16
Volumen: 280L | 500L | 1000L | 280L | 500L | 800L | 1600L
Innenabmessungen (mm): 610×600×760 | 800×735×850 | 1000×1000×1000 | 800×600×600 | 1200×650×650 | 1350×800×750 | 2000×900×900
Typ: Vertikal (erste drei) | Brustkorb/Horizontal (letzte vier)
Ausgelegtes Fassungsvermögen: Musterträger: 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (entworfene Tragfähigkeit ist zwei Mal Standard)
Temperaturbereich: -10°C ~ -80°C (Option +60°C ~ -80°C)
Kühlleistung bei -75°C: 1 kW | 1,5 kW | 2,5 kW | 1 kW | 1,5 kW | 2,5 kW | 4 kW
Temperaturgenauigkeit: ±2°C
Heizleistung: 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW
Abkühlungsrate: +60°C bis -60°C innerhalb von 1 Stunde (angegeben)
Umluft (m³/h): 1650 | 2100 | 2750 | 2100 | 2750 | 3500 | 6000
Kältemittel: R404A / R23
Gesamtabmessungen Beispiele (mm): 1150×1150×1850 | 1350×1300×1850 | 1550×1500×2100 | 2200×1150×1150 | 2700×1200×1200 | 2900×1300×1250 | 3700×1400×1350
Leistung (380V 50Hz): 7 kW max | 11,5 kW max | 15 kW max | 7 kW max | 11,5 kW max | 15 kW max | 21 kW max
Gewichtsbeispiele: 400 kg | 500 kg | 690 kg | 415 kg | 525 kg | 710 kg | 840 kg
Industriegefrierschrank 100°C aufrecht
Modelle: MR-DF-IR-A028 | MR-DF-IR-A050 | MR-DF-IR-A0A10 | MR-HF-IR-A028 | MR-HF-IR-A050 | MR-HF-IR-A080 | MR-HF-IR-A0A16
Volumen: 280L | 500L | 1000L | 280L | 500L | 800L | 1600L
Innenabmessungen (mm): 800×600×600 | 1200×650×650 | 1550×800×750 | 1200×650×650 | 1550×800×750 | 1200×650×650 | 1550×800×750
Art: Vertikal (alle aufgelistet)
Beispiele für die Tragfähigkeit: 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (die ausgelegte Tragfähigkeit entspricht dem zweifachen Standard)
Temperaturbereich: -10°C ~ -100°C (Option +60°C ~ -100°C)
Kühlleistung bei -90°C: 0.7 kW | 1 kW | 2 kW | 0,7 kW | 1 kW | 2 kW | 3 kW
Temperaturgenauigkeit: ±2°C
Heizleistung: 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW
Abkühlungsrate: +0°C bis -110°C innerhalb von 1,5 h; 0°C bis -140°C innerhalb von 2 h (für einige Modelle)
Innere Umluft (m³/h): 2100 | 2750 | 4500 | 2750 | 4500 | 2750 | 4500 (automatische Abschaltung des Ventilators bei geöffneter Tür)
Kältemittel: Gemischtes FCKW-freies Kältemittel
Gesamtabmessungen Beispiele (mm): 2200×1150×1150 | 2700×1200×1200 | 3100×1300×1250 | 2900×1200×1200 | 3200×1300×1250 | 3000×1200×1200 | 3300×1300×1250
Leistung (380V 50Hz) Beispiele: 12 kW | 16,5 kW | 20 kW | 12 kW | 16,5 kW | 20 kW | 30 kW
Gewicht Beispiele: 570 kg | 680 kg | 850 kg | 750 kg | 900 kg | 800 kg | 980 kg
-120°C ~ -150°C aufrechter Industriegefrierschrank
Modelle (repräsentative HF-Serie): MR-HF-IR-A228 | MR-HF-IR-A250 | MR-HF-IR-A2A10 | MR-HF-IR-A350 | MR-HF-IR-A3A10 | MR-HF-IR-A550 | MR-HF-IR-A5A10
Volumen und Innenabmessungen: Kombinationen von 280L, 500L, 1000L (und 500/1000-Paarungen) mit Innenabmessungen und vertikalem Typ wie oben aufgeführt.
Beispiele für den Temperaturbereich: -120°C ~ 20°C; einige Modelle konfiguriert -135°C ~ 0°C oder -150°C ~ 0°C, je nach Modell.
Kühlleistungen: modellabhängig; Beispiele umfassen 0,7 kW @ -110°C bis zu 2 kW @ -110°C und 1-2 kW-Bereiche bei niedrigeren Sollwerten; Regler-/Heizungsanordnungen ähnlich wie bei anderen Klassen.
Beispiele für Abkühlraten: 0°C bis -110°C innerhalb von 1,5 h; 0°C bis -140°C innerhalb von 2 h für Tieftemperaturmodelle.
Innere Umwälzung und Kältemittel: Umwälzventilatoren mit höherer Leistung (2100-4500 m³/h oder 4500 m³/h für größere Geräte). Kältemittel: gemischtes FCKW-freies Kältemittel oder spezielle Mischungen für sehr tiefe Temperaturen.
Gesamtabmessungen, Leistung und Gewicht sind je nach Modell unterschiedlich (siehe Beispiele oben).
Gemeinsame Konfiguration
Steuergerät: ASET-Multifunktionsregler
Bedienfeld: 7-Zoll-Farb-Touchscreen, zeigt eingestellte und gemessene Temperaturen an
Temperaturaufzeichnung: Temperaturkurve und Fehleraufzeichnung; U-Disk Datenexport im Excel-Format
Verdichter: Emerson Copeland (Kaskaden-Kältetechnik) oder gleichwertig (Emerson/Copeland referenziert); andere Kompressoren modellübergreifend referenziert (TECUMSEH, DANFOSS)
Zwischengeschalteter Wärmetauscher: KAORI Plattenwärmetauscher
Trockenfilter: Emerson
Expansionsventil: Elektronisches Expansionsventil
Verdampfer: Kupferrohr mit Aluminium-Lamellen
Art der Kühlung: Luftgekühlt mit optionalem wassergekühltem Zusatzaggregat für Umgebungen mit hoher Temperatur (>30°C)
Isolierung: Polyurethanschaum, ~150 mm Wärmedämmung mit eingebetteten VIP-Platten
Sicherheit: Selbstdiagnose; Phasenfolge-/Fehlerschutz; Leckageschutz; Überlastschutz der Kühleinheit; Hoch-/Niederdruckschalter; Überlastrelais; thermische Schutzvorrichtung; Hochtemperatur- und Temperaturfehlerschutz
Material des Gehäuses: Außen kaltgewalzter Stahl mit Lackierung; innen gebürsteter Edelstahl SUS304
Optional
MRIR0001: Hochtemperaturoption bis +80°C / +150°C mit ±0,5°C Genauigkeit (Hinweis: Eingangsleistung kann sich ändern)
MRIR0002: Temperaturgenauigkeit ±0,5°C Option
MRIR0003: Programmgesteuerte Kühlung und Heizung (5 Programme, jedes Programm bis zu 45 Schritte) für Prozessanforderungen
MRIR0004: Innentür zur Verringerung von Kühlverlusten beim Zugriff auf kleine Werkstücke (Option für Tieftemperaturmodelle unter -60°C)
MRIR0005: Außengehäuse aus gebürstetem Edelstahl SUS304
MRIR0006: 50 mm Kabeldurchlass
MRIR0007: Elektrisch beheiztes Vakuum-Beobachtungsfenster mit Beleuchtung (200×300 mm)
MRIR0008: Automatische Abtauung bei niedrigen Temperaturen (periodisch oder manuell) zur Aufrechterhaltung der Langzeit-Tieftemperaturleistung bei häufigem Öffnen der Tür
Hinweise
Modelle und Leistungsparameter (Volumen, Kühlleistung, Umluft, Stromverbrauch, Abmessungen, Gewichte) variieren je nach Modellvariante erheblich; die spezifische Auswahl sollte auf das angestrebte Artefaktgewicht und die erforderliche niedrigste Temperatur abgestimmt sein. Bei der Dimensionierung des Kühlsystems wird von einer Standardlast ausgegangen; bei höherer Last verringert sich die Kühlleistung.
Caractéristiques / spécifications techniques
- Handelsübliche Bezeichnung: MR-DF-IR Serie
- Hersteller / Marke: Labfreez Instruments
- Verfügbare Temperaturbereiche: ca. -20°C bis -125°C (Standardfamilien), -65°C / -80°C / -100°C / -120°C ~ -150°C Varianten verfügbar
- Volumenbereich (Beispiele): 280 L bis 1600 L (einige Truhen-/Horizontalausführungen bis zu 2000 L gezeigt)
- Modellfamilien: MR-DF-IR-65xx, MR-HF-IR-65xx, MR-DF-IR-80xx, MR-HF-IR-80xx, MR-DF-IR-A0xx, MR-HF-IR-A0xx, etc.
- Beispiele für Kühlleistungen: 0.7 kW bis 4 kW (abhängig von Modell und Sollwert)
- Kühlleistung: Beispiele +60°C bis -60°C in ~1 Stunde; tiefere Modelle 0°C bis -110°C in ~1,5 h, 0°C bis -140°C in ~2 h
- Kältemittel: R404A, R23, R14 oder gemischte FCKW-freie Mischungen, je nach erforderlicher niedrigster Temperatur
- Referenzkompressormarken: Emerson (Copeland), TECUMSEH, DANFOSS
- Steuerung / Benutzeroberfläche: ASET-Multifunktionssteuerung; 7"-Farb-Touchscreen optional; PLC/LCD/T-Sensoraufzeichnung optional
- Isolierung: Polyurethanschaum ~150 mm mit VIP-Paneelen
- Gehäuse: außen kaltgewalzter, lackierter Stahl; innen SUS304 rostfreie Ausführung (optional)
- Stromversorgung (typisch): 380V 50Hz (konfigurierbar); der Leistungsbedarf des Systems variiert je nach Modell (Beispiele: 5.5 kW bis max. 30 kW)
- Sicherheitsmerkmale: mehrstufiger Schutz (Überlast, Hoch-/Niederdruckschalter, thermischer Schutz, Phasenschutz, Selbstdiagnose)
- Umluft: Ventilatoren von ~1650 bis 6000 m³/h je nach Modell
- Zusatzfunktionen: Programmsteuerung (mehrstufig), USB/U-Disk-Datenexport, Innentür, Sichtfenster, automatische Abtauung, SUS304-Außengehäuse, kundenspezifische Temperaturgenauigkeitsoptionen
