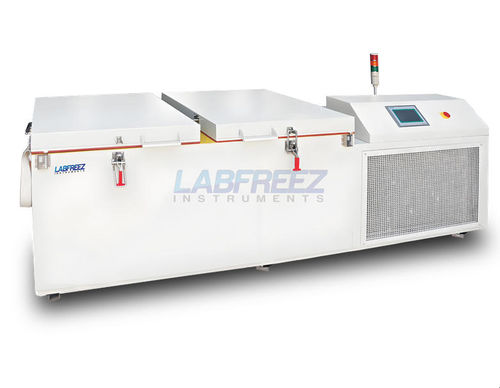

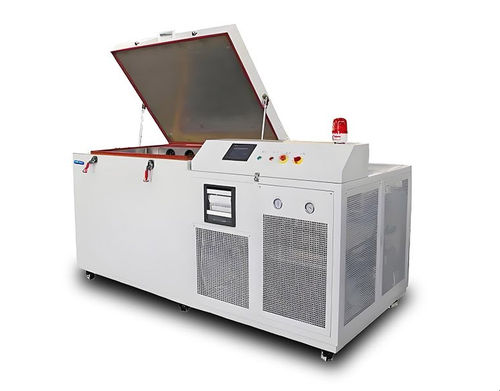

Horizontaler Gefrierschrank MR-HF-IR series

vertikalProzessbelüftet

Kurzbeschreibung

• Industrieller kryogener Gefrierschrank zur Kältetherapie von Lagern und Metallteilen
• Wählbare Temperaturbereiche: −65°C, −80°C, −100°C, −120°C, −125°C, −135°C, −140°C, −150°C
• Volumenbereich: typische Modelle 280 L bis 1600 L; A‑Serie für größere/ultra‑niedrige Optionen
• Top‑Loading (vertikal) und Front‑Loading (Truhe/ horizontal); elektrische Türöffnungsoption
• Optionale Heizung, programmierbare Steuerung und kundenspezifische Abmessungen/Kapazitäten

Anwendung Eingesetzt für industrielle kryogene Behandlung, um gleichmäßige Karbidabscheidung zu erzeugen und Verschleißfestigkeit, Härte und Reibungseigenschaften zu verbessern. Typische Einsätze: Schrumpfpassen von Hülsen und Lagern für Präzisionsmontagen, Tieftemperaturprüfungen von Automotive-, Luftfahrt- und Militärkomponenten, Display-/Touchscreen‑Verarbeitung (Einfrier‑Trennung), Entmagnetisierung und andere präzise Kühlvorgänge in Fertigungsprozessen.

Merkmale

• Mikrocomputer‑Cascade‑Regelung mit digitaler Temperaturanzeige; Regelbarkeit bis 0,1°C (Option)
• Breiter Einsatzbereich bis in ultra­niedrige Temperaturen (Modelle bis −125°C und darunter konfigurierbar)
• Mehrfache Schutzfunktionen und Selbstdiagnose: Überlast, Hoch-/Niederdruckschalter, Thermoschutz, Fehleralarmanzeige
• Zuverlässige Verdichter mit automatischer Cascade‑Kältetechnik
• Dreifach dichtes, formgepresstes Isolationssystem mit ~150 mm Hartschaum und Vakuum‑Isolationsplatten (VIP)
• Großzügiger Kondensator und hohe Luftumwälzung für stabile Leistung in Hallenumgebungen
• Konfigurierbare Start/Stopp‑Punkte der Verdichter, Verzögerungsschutz und Alarmfunktionen
• LED/7" Touch‑Anzeige für Innen-/Soll‑Temperatur und Fehlerhinweise; U‑Disk Datenausgabe
• Anpassbare Nicht‑Standard‑Größen und Ultra‑Low‑Konfigurationen nach Volumen/Lastanforderung

Spezifikationen (Auszug)

• Modellreihen: MR-DF-IR / MR-HF-IR (Beispiele: MR-DF-IR-6528, MR-HF-IR-65A16; A‑Serie für Ultra‑Low)
• Innenvolumen Beispiele: 280 L, 500 L, 800 L, 1000 L, 1600 L (größere Optionen in A‑Serie)
• Konstruktion Belastbarkeit: 150 kg, 220 kg, 300 kg, bis zu 650 kg (Truhenmodelle)
• Kühlleistung: +60°C bis −60°C in ~1 h; 0°C bis −110°C ~1,5 h; 0°C bis −140°C ~2 h (modellabhängig)
• Kälteleistungen: Beispielwerte 1 kW bis 4 kW je nach Modell; spezifische Werte für Ultra‑Low‑Modelle
• Temperaturgenauigkeit: typ. ±2°C Standard; ±0,5°C als Option
• Kältemittel: R404A / R23 oder CFC‑freie Mischungen für Ultra‑Low
• Netzanschluss: 380V/50Hz Standard; Leistung bis ~30 kW bei großen Modellen

Typische Ausstattung (Zusammenfassung)

• Steuerung: ASET Multifunktions‑Controller; optional PLC oder Farb‑Touchscreen
• Bediendisplay: 7" Farb‑Touch, Anzeige Soll/Ist‑Temperatur, Fehlerhistorie
• Datenaufzeichnung: Temperaturkurve und Fehlereintrag, Excel‑Export per U‑Disk
• Hauptkomponenten: Emerson Copeland Verdichter (oder äquivalent), KAORI Plattenwärmetauscher, Emerson Trockner, elektronische Expansionsventile
• Verdampfer: Kupferrohr mit Alu‑Lamellen; Luftgekühlt (Wassergekühlte Hilfseinheit optional)
• Gehäuse: lackierter kaltgewalzter Stahl außen; Innenausführung SUS304
• Sicherheit: Phasenfolgeprüfung, Fehlerstromschutz, Überlastschutz, Hoch-/Niederdruckschalter, Thermoschutz

Optionen

• Hohe Temperaturfähigkeit bis +80°C / +150°C mit ±0,5°C Genauigkeit
• Programmsteuerung mit mehreren Stufen (z.B. bis zu 5 Programme, 45 Schritte je Programm)
• Innenklappe zur Reduzierung von Kaltluftverlust, elektrisch beheiztes Sichtfenster mit Beleuchtung
• Automatische Abtauung für häufigen Türbetrieb, Kabeldurchführung, Außenverkleidung in SUS304
• PLC, Farb‑Touchscreen, Temperaturrekorder und zusätzliche Messtechnik

Technische Merkmale

• Isolierung: dreifach geformt, ~150 mm PU‑Schaum + VIP‑Platten
• Kältetechnik: Cascade‑Refrigeration; Mischkältemitteloptionen für Ultra‑Low
• Temperaturregelung: Cascade‑Microcomputer‑Controller Standard; Programmier‑ und Hochpräzisionsoption ±0,5°C
• Anpassung: Nicht‑Standard‑Abmessungen, maßgeschneiderte Tragfähigkeiten und Modellkonfiguration nach Kundenanforderung
