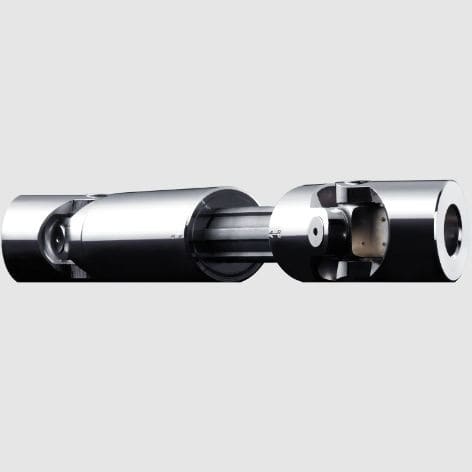

Doppeltes Kreuzgelenk GA

mit Nadel-Radialrollenlagerteleskopisch

Die Lagerung der Gelenkköpfe erfolgt bei dem Wellengelenk GA mittels Gleitlager und bei der Wellengelenktype HA mittels Nadellager. Die Gleitlager des Wellengelenks Type GA limitieren die maximal zulässige Drehzahl auf 1.000 1/min., die Nadellager des Wellengelenks Type HA limitieren die maximal zulässige Drehzahl auf 4.000 1/min. Der maximale Beugungswinkel pro Gelenk beträgt 45°. Gelenkwellen / Wellengelenke in ausziehbarer Ausführung können abgesehen von dem Winkel- und Radialversatz auch noch Axialversatz ausgleichen. Eigenschaften Gelenkwelle / Wellengelenk nach DIN 808 Bauart GA: Ausziehbares Präzisions-Doppel-Wellengelenk mit Gleitlagerung max. Drehzahl Bauart GA = 1.000 1/min. Bauart HA: Ausziehbares Präzisions-Doppel-Wellengelenk mit Nadellagerung
