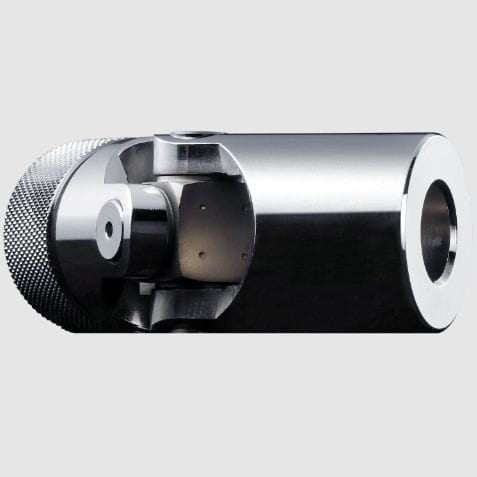

Einfaches Kreuzgelenk GR

PräzisionNadellager

Die Gleitlager des Wellengelenks GR limitieren die maximal zulässige Drehzahl auf 1.000 1/min., die Nadellager des Wellengelenks Type HR limitieren die maximal zulässige Drehzahl auf 4.000 1/min. Der maximale Beugungswinkel pro Gelenk beträgt 45°. Die Wellengelenktypen GR und HR sind außerdem mit einem Schnellverschluss ausgestattet, mithilfe dessen diese ohne Werkzeug und in kürzester Zeit von der Welle getrennt werden können. Aufgrund dieser Lagerung können Wellengelenke im Vergleich zu anderen Kupplungsarten deutlich größere Winkelverlagerungen ausgleichen. Doppelwellengelenke, die zwei Lagerstellen aufweisen, können zusätzlich noch einen Radialversatz ausgleichen. Eigenschaften Wellengelenk mit Schnellverschluss nach DIN 808 Bauart GR: Präzisions-Einfach-Wellengelenk mit Gleitlagerung und Schnellverschluß Bauart HR: Präzisions-Einfach-Wellengelenk mit Nadellagerung und Schnellverschluß
