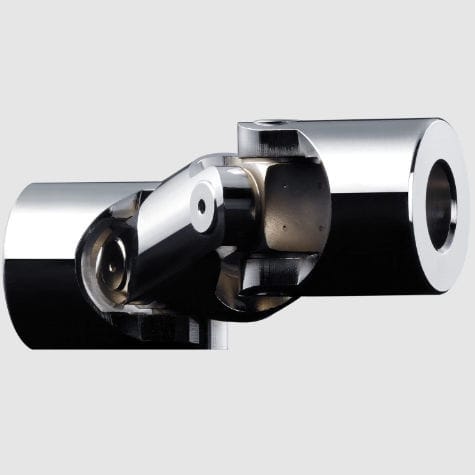

Doppeltes Kreuzgelenk G

einfachPräzisionNaben

Unsere Wellengelenke bestehen aus einem Gelenkmittelstück und zwei Nabenkörpern, die über Laschen miteinander verbunden sind. Die Lagerung der Gelenkköpfe erfolgt bei den Wellengelenktypen G und GD mittels Gleitlager. Die Gleitlager der Wellengelenktypen G und GD limitieren die maximal zulässige Drehzahl auf 1.000 1/min. Der maximale Beugungswinkel unserer Gelenkwellen pro Gelenk beträgt 45°. Aufgrund dieser Lagerung können Gelenkwellen im Vergleich zu anderen Kupplungsarten deutlich größere Winkelverlagerungen ausgleichen. Doppelwellengelenke, die zwei Lagerstellen aufweisen, können zusätzlich noch einen Radialversatz ausgleichen. Eigenschaften Gelenkwelle / Wellengelenk nach DIN 808 Bauart G: Präzisions-Einfach-Wellengelenk mit Gleitlagerung Bauart GD: Präzisions-Doppel-Wellengelenk mit Gleitlagerung max. Beugungswinkel = 45° je Gelenk lieferbar mit Fertigbohrung H7; auf Wunsch mit Passfedernut, Vierkantbohrung oder Sechskantbohrung
