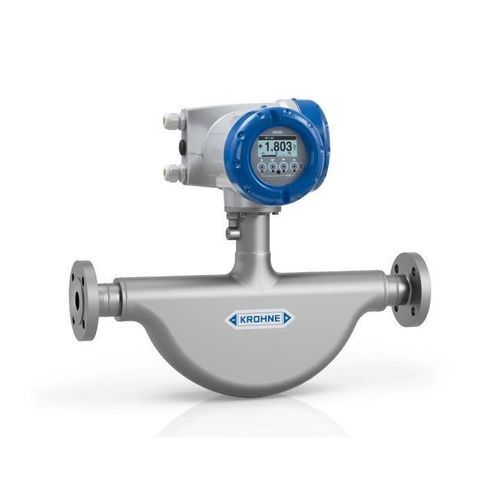

Coriolis-Durchflussmesser OPTIMASS 5400

MassenVolumenfür Gas

Kurzbeschreibung
Der OPTIMASS 5400 ist ein Coriolis-Massenflussmesser für standardmäßige Verfahrensanwendungen mit Gasen und Flüssigkeiten. Der Zwillings-Halbgebogen-Rohrsensor liefert direkte Messwerte für Massenstrom, Dichte und Temperatur sowie abgeleitete Werte wie Volumenstrom, Konzentration und Geschwindigkeit und umfangreiche Geräte- und Prozessdiagnosen.

Hauptmerkmale

• Kompaktes, leichtes Design mit wirtschaftlichem Preis-/Leistungsverhältnis
• Geeignet für Gase und Flüssigkeiten bis +180 °C und Prozessdrücke bis 100 barg; Gehäuse-Platzungsdruck typ. bis 200 barg
• Entrained Gas Management (EGM™) für stabile Messung über weite Gasanteile und Zweiphasen-Anzeige (GVF)
• Verfügbare Anschlüsse: Flansche DN10…100 / ½…4"; verschiedene hygienische Clamp- und Verschraubungsoptionen
• Umfangreiche Kommunikationsmöglichkeiten: 3 × 4…20 mA, HART®, Modbus, FOUNDATION™ Fieldbus, Profibus-PA/DP, PROFINET (Ethernet-APL), PROFINET, EtherNet/IP™, Bluetooth®

Überblick
Der OPTIMASS 5400 bietet eine wirtschaftliche Massenflussmessung für Prozess- und Versorgungsanwendungen. Sein Zwillings-Halbgebogen-Rohrsensor misst die Masse direkt und bietet umfangreiche Diagnostik sowie abgeleitete Prozesswerte für Regelung und Qualitätsüberwachung.

Design & Nachhaltigkeit
Leichtbau-Eco-Design reduziert Handhabungsaufwand, Materialeinsatz, Gesamtgewicht und Einbauhöhe gegenüber früheren Generationen. Dies vereinfacht Transport und Inbetriebnahme und unterstützt ressourcen- und energieeffiziente Fertigung.

Leistung & Sicherheit
Großer Turndown und Fähigkeit, bei erhöhten Temperaturen und Drücken zu arbeiten. Das Außen-Gehäuse bietet eine zusätzliche Schutzbarriere mit typischer Berstfestigkeit bis zu 200 barg, was die Arbeitssicherheit und Anlagensicherheit erhöht.

Anwendungen
Geeignet für chemische und petrochemische Prozesse, mobile Installationen auf LKW, Bahnwagen und mobilen Anlagen (kein Custody-Transfer), Messung des Kraftstoffverbrauchs auf Schiffen, Lebensmittel-, Getränke- und Pharmaverfahren (EHEDG / 3A Varianten verfügbar), Dosierung, Batch-Prozesse u. v. m.

Entrained Gas Management & Diagnostik
In Verbindung mit dem Signalkonverter MFC 400 unterstützt das Gerät EGM™ für stabile Messungen bei Gasanteilen bis 100 % und liefert eine Zweiphasen-Anzeige (GVF). Die integrierte OPTICHECK-Diagnostik ermöglicht kontinuierliche Überwachung des Geräte- und Anlagenzustands. Bluetooth®-Konnektivität erlaubt Inbetriebnahme, Überwachung und Vor-Ort-Prüfung mittels mobiler Geräte und spezieller Apps; Prüfreports können vor Ort erzeugt werden.

Elektronik & Kommunikation
Modulare Elektronik mit umfassenden Ausgangsoptionen, einschließlich Ethernet-basierter Feldkommunikation wie PROFINET über Ethernet-APL und EtherNet/IP™, sowie klassischen Bussystemen, analogen und digitalen Ausgängen. Sensor und Elektronik sind für einfachen Austausch ausgelegt und in kompakten sowie fernmontierten Varianten verfügbar.

Technische Daten

• Produkttyp: Durchflussmesser
• Produktfamilie: OPTIMASS
• Positionierung: Für alle Standardprozessanwendungen
• Varianten: OPTIMASS 5400 C – kompakte Version; OPTIMASS 5400 F – feldmontierte (ferne) Version
• Messprinzip: Coriolis
• Messmedien: Flüssigkeiten, Gase
• Prozessdruck: Sensor max. 100 barg; Gehäuse-Berstdruck typ. bis 200 barg
• Prozesstemperatur: -50 °C … +180 °C
• Messrohrwerkstoff: Austenitischer Edelstahl (1.4404 / 316L)
• Flanschanschlüsse: EN (1092-1) DN10…100; ASME (B16.5) ½…4"; JIS (B2220) 10…100A
• Hygienische Anschlüsse: Clamp (DIN 32676) DN10, DN25, DN40, DN50, DN80, DN100; Clamp (ISO 2852) 25, 40, 51, 76.1, 101.6; Tri-Clamp ½"…4"; Gewindeferrule (DIN 11851 / DIN 11864-1); Flansch mit Nut (DIN 11864-2)
• Installationsbedingungen: Einlauf 0D; Auslauf 0D (keine speziellen Lauflängen erforderlich)
• Zulassungen / Normen: ATEX, IECEx, NEPSI, JPNEx; Hygienisch: FDA, 3A, EHEDG, EG 1935/2004; Marine: KR, RINA; Weitere: NACE, CRN / ASME B31.3, PED
• Analoge Ausgänge: 4…20 mA
• Digitale/Schalt-Ausgänge: Grenzschalter, Impuls, Frequenz, Status
• Digital / Bus: FOUNDATION™ Fieldbus, HART®, Profibus-PA, Profibus-DP, Modbus RTU, EtherNet/IP™, PROFINET, Bluetooth®, PROFINET (Ethernet-APL)
• Zertifikate für hygienische & sterile Prozesse verfügbar; selbstentleerend bei vertikaler Installation; ausgelegt für CIP und SIP
