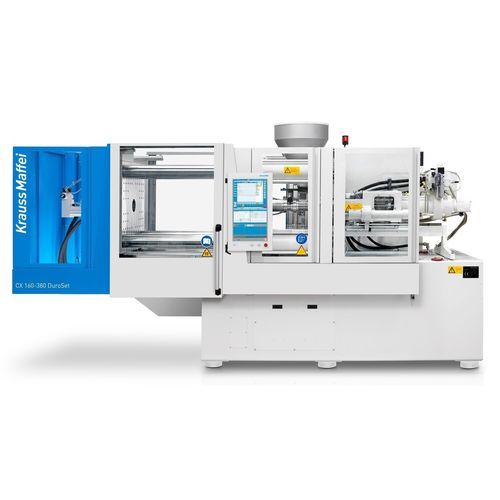

Horizontale Spritzgießmaschine DuroSet

servohydraulischfür DuroplasteZwei-Platten

Übersicht
Mit dem DuroSet-Prozess ermöglicht KraussMaffei die Herstellung maßhaltiger Bauteile aus frei fließenden, reaktiven Thermoset-Spritzgussmassen. Eingesetzt werden Spritzgießmaschinen mit einem mechanischen Back-Twist/Schrauben-Rückdreh-Verriegelungssystem, das konstante Schussgewichte und hohe Reproduzierbarkeit sicherstellt. Thermosets vernetzen irreversibel im heißen Werkzeug; daher sind angepasste Maschinenauslegung, präzise Temperaturführung und spezifische Verarbeitungsparameter erforderlich. Typische Werkzeugtemperaturen liegen bei 150–200 °C; die Formteile werden temperiert oder mit Wasser bzw. Wärmeübertragungsöl gekühlt.

Hauptvorteile

• Optimierte, verschleißfeste Schnecken für schonende Verarbeitung von faserverstärkten und hochgefüllten Massen
• Höchste Prozessstabilität und Produktivität mit APCplus
• Flexible Umrüstung zwischen Thermoplast- und Thermoset-Verarbeitung
• Reproduzierbare, schonende Verarbeitung reaktiver Materialien zur Reduzierung von Ausschuss und Maßabweichungen
• DuroSet-Einheiten für sehr große Schussgewichte
• Starkes Service-Netzwerk und Expertenwissen von KraussMaffei für reaktive Compounds

Maschine

• Robuste Zwei-Platten-Schließtechnik für hohe Prozesskonsistenz
• Aktives Entlüften als Standardfunktion verhindert Lufteinschlüsse in Formteilen
• Linearführungen und Zugstangen durch Viton-Abstreifer gegen Grate, Glasfasern und Materialstaub geschützt

Plastifiziereinheit

• Verschleißfeste Thermoset-Schnecke für Materialien mit bis zu 85 % mineralischem Füllstoff
• Präzise Temperaturregelung von Einzug und Plastifizierzylinder zur Vermeidung vorzeitiger Vernetzung
• Mechanische Sperre der Rückdrehbewegung der Schnecke verhindert druckgetriebenes Rückfließen der Masse (mechanisches Back-Twist/Lock)

Formwerkzeug

• Breites Optionsspektrum für Werkzeugausstattung und -konfigurationen
• Individuelle Präge- und Oberflächenfunktionen verfügbar
• Elektrische Werkzeugheizung mit hoher Heizleistung (bis zu 7 kW pro Heizkreis standardmäßig) und optioneller Überwachung der Heizkreise

Technische Spezifikationen

• Prozessname: DuroSet Technology
• Plastifiziersystem: mechanisches Back-Twist / mechanische Sperre der Rückdrehbewegung zur Sicherstellung konstanter Schussgewichte und Verhinderung von Rückfluss
• Typische Werkzeugheizung: elektrisch beheizte Werkzeuge, ca. 150 - 200 °C
• Heizleistung Werkzeug: bis zu 7 kW pro Heizkreis (Standard); Heizkreisüberwachung verfügbar
• Materialarten: Thermosets (reaktive Spritzgussmassen) — irreversible Vernetzung bei Erwärmung
• Schnecke und Zuführung: optimierte, verschleißfeste Schnecken für schonende Faserverarbeitung; geeignet für sehr hohe Füllstoffanteile (bis zu ~85 %)
• Kühlung/Temperierung: plastifizierte Teile temperiert oder gekühlt mit Wasser oder Wärmeübertragungsöl
• Prozessregelung: hohe Reproduzierbarkeit und konstante Schussgewichte; APCplus verfügbar für höchste Prozessstabilität und Produktivität
• Schließtechnik: robuste Zwei-Platten-Schließtechnik
• Umrüstung: Maschinen und Prozesse für flexible Umrüstung zwischen Thermoplast- und Thermoset-Verarbeitung ausgelegt
