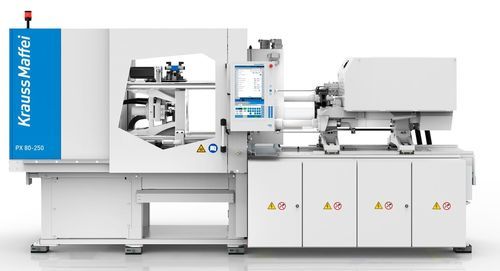

Horizontale Spritzgießmaschine PX series

vollelektrischfür schnelllaufende AnwendungenSchnelllauf

Überblick
Die PX‑Serie ist eine voll-elektrische Spritzgießplattform für kompakte, energieeffiziente und hochproduktive Fertigungszellen. Das erweiterbare modulare System ermöglicht die Konfiguration von PX‑Maschinen mit servo-elektrischen Schließ‑ und Spritz-/Plastifizierachsen, optionalen servo-hydraulischen Funktionen, fortschrittlicher Prozessregelung und nahtloser Automationsintegration.

Hauptmerkmale

• Voll-elektrische Schließeinheit mit servo-elektrischem 5‑Punkt‑Doppelschaukelmechanismus, ausgelegt für schwere und große Werkzeuge
• Präzisionslinearschienen für exakte Führung der beweglichen Platten und hervorragende Parallelität
• Automatische Werkzeughöhenverstellung und automatische Schließkraftregelung für schnellen Rüstart und stabile Produktion
• Präziser elektrischer Auswerfer mit unabhängiger paralleler Bewegung und verkürzten Zykluszeiten
• Servo-elektrische Spritz- und Plastifizierachsen mit optionaler servo-hydraulischer Spritzbewegung; verschiedene Leistungsklassen
• Schneller Düsenkontakt über Doppelzylinder mit servo-hydraulischem Düsen-System für gleichmäßige Kraftverteilung und dichte Verbindung
• Servoantriebe mit Energierückgewinnung zur Minimierung des Leerlaufverbrauchs
• Optionales kompaktes Servo Power-Pack für hydraulische Kern- und Kaskadenfunktionen
• smartControl MC7: 21,5" Multi‑Touch, ProcessDesigner und integrierte smartCube‑Schnittstelle
• APCplus mit cascadeX und materialX für adaptive, fehlerfreie Produktion
• Beste Zugänglichkeit: breite Türen, abnehmbare Verkleidungsteile und guter Zugang zum Düsenbereich
• Flexible Teilelogistik: mehrdirektionale Auswurfrutschen, Förderband oder automatisierte Entleerung
• Kompakter Platzbedarf durch intelligentes Gehäusekonzept mit bis zu ~20% Flächenreduktion

Vorteile

• Kompaktes Layout reduziert die Bodenfläche und vereinfacht die Integration von Optionen
• Hohe Produktivität durch große Plattendimensionen, stabile Stützen und moderne elektrische Hauptachsen
• Verbesserte Energieeffizienz und Wartungsfreundlichkeit durch reibungsarme Führungen und rückspeisefähige Antriebe

Automation & Integration

• Für die Integration mit LRXplus Linearrobotern (einzeln oder twin) und Industrierobotern für kompakte Zellen ausgelegt
• Gehäuse unterstützt integrierte Automation: Förderband‑Schnittstellen und Sicherheitsstellentrennung, CE‑konform
• Industrie‑4.0‑Fähigkeit über smartCube, smartConnect und smartMachine Module

Prozess & Optionen

• Große Auswahl an Spritzeinheiten und speziellen Plastifizierern für verschiedene Polymere; Nachrüstung von Kernzügen, Power‑Packs und Durchflussmessung einfach
• Platzsparende Medienverteilung und Verteiler nahe am Werkzeug für effiziente Kühlung und geringe Druckverluste
• Wählbare Temperaturregelkreise (priorisiertes/synchrones Heizen, Boost/Draw‑Down, optimierte Gruppen)

Technische Daten

• Serienbezeichnung: PX series
• Schließkraftbereich: 800 - 2.000 kN
• Schließeinheit: voll-elektrisch, servo-elektrischer 5‑Punkt‑Doppelschaukelmechanismus, vergrößerte Auslegung für schwere Werkzeuge
• Spritzen/Plastifizieren: servo‑elektrische Achsen; optionale servo‑hydraulische Spritzbewegung; mehrere Leistungsklassen
• Antriebe: Servoantriebe mit Energierückgewinnung
• Steuerung: smartControl MC7 (21,5" Multi‑Touch) mit ProcessDesigner; APCplus inkl. cascadeX und materialX
• Automation: Integration mit LRXplus Linearrobotern, Twin‑Linearrobotern, IR‑Robotern und Förder/Handhabungssystemen
• Zugänglichkeit: breite Wartungstüren, abnehmbare Verkleidungsteile, einfacher Düsenzugang
• Kühlung & Medien: modularer Verteiler nahe dem Werkzeug; platzsparende Medienversorgung
• Nachrüstung: modulare Optionen inkl. Kernzüge, Servo Power‑Pack, Durchflussmessung und spezielle Plastifizierer
