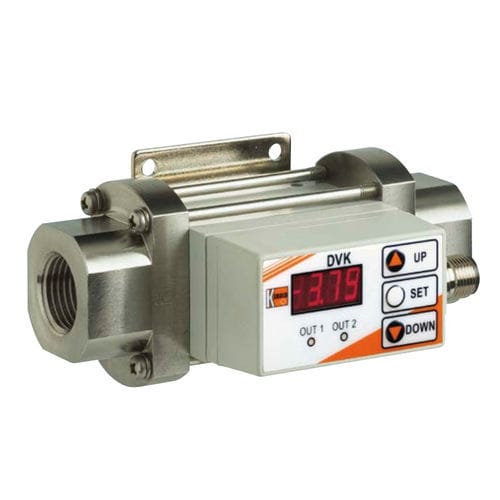

Kalorimetrischer Durchflussmesser DVK

Volumenfür Gasfür Luft

Der digitale KOBOLD Durchflussmesser/-wächter Typ DVK dient zur Messung und Überwachung kleinerer und mittlerer Durchflüsse von Luft in Rohrleitungen und Schläuchen. Das Gerät arbeitet absolut wartungsfrei nach dem kalorimetrischen Verfahren. Hierbei wird ein im Sensor eingebauter Thermistor nach Anlegen der Betriebsspannung auf einen definierten Wert oberhalb der Mediumstemperatur aufgeheizt. Strömt Luft (oder Gas) durch den Sensor, so wird die in dem Fühler erzeugte Wärme vom Medium abgeführt. Das heißt, der Fühler wird in Richtung der Mediumstemperatur gekühlt. Je nach Strömungsgeschwindigkeit und Menge gleichen sich die Temperaturen an und der Widerstand des Fühlers nimmt proportional dazu ab. Durch die Messung des Widerstandes kann die Strömungsgeschwindigkeit bestimmt werden. Ein zweiter Fühler misst die Mediumstemperatur. Die Elektronik vergleicht über eine Wheatstone'sche Brückenschaltung die Widerstandswerte beider Fühler und betätigt bei Unter- oder Überschreiten der eingestellten Schaltwerte ein Ausgangsrelais. Zwei Leuchtdioden signalisieren den jeweiligen Schaltzustand (EIN: LED an; OUT 1*: grün, OUT 2*: rot). Der digitale KOBOLD Durchflussmesser Typ DVK arbeitet ohne nennenswerten Druckverlust. Das Gerät ist grundsätzlich in zwei verschiedenen Versionen (Anzeige und Sensor als Kompaktgerät oder Anzeige und Sensor getrennt, über Kabel verbunden) mit den jeweiligen Anschlussverschraubungen lieferbar.
