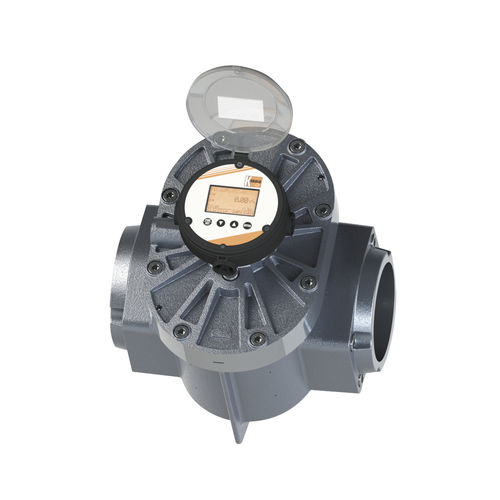

Ovalrad-Durchflussmesser DON

Volumenfür hochviskose FlüssigkeitenEdelstahl

Die Ovalradzähler sind Verdrängungsvolumenzähler, bei denen der Durchgang von Flüssigkeit bewirkt, dass sich zwei Ovalräder in einer Präzisionsmesskammer drehen und mit jeder Umdrehung ein festes Volumen von Flüssigkeit durch das Messgerät hindurchgeht. In die Räder eingelassene Magneten lösen eine Impulsfolge hoher Auflösung aus. Der Impulsausgang kann direkt mit der Prozesssteuerungs- und Überwachungstechnik angeschlossen werden. Alternativ dient das Frequenzsignal zur Speisung der direkt angebauten Auswertegeräte. Neben einem 4-stelligen mechanischen Zählwerk können eine Reihe von Auswerteelektroniken an die Messaufnehmer angebaut werden. Die Auswerteelektroniken verfügen über Überwachungs- und Steuerausgänge, Analogausgang, skalierter Impulsausgang und eine grafische LCD-Anzeige. Diese Technologie ermöglicht die genaue Strömungsmessung und ist für die meisten reinen Flüssigkeiten ungeachtet ihrer Leitfähigkeit geeignet, wobei andere Flüssigkeitseigenschaften keinen oder lediglich einen minimalen Einfluss auf die Messleistung des Messgerätes haben. Diese Messtechnologie erfordert keine Beruhigung des Strömungsprofils und keine geraden Rohrabschnitte, wie sie bei alternativen Strömungstechnologien erforderlich sind, wodurch diese Messvorrichtung somit relativ kompakt und kostengünstig ausgeführt werden kann.
