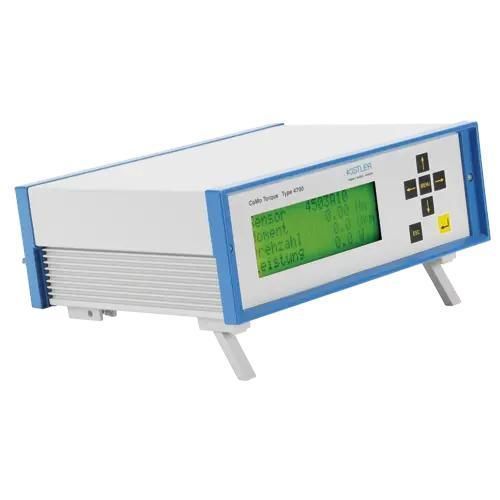

Drehmoment-Prüfgerät 4700BP000

Kurzbeschreibung
Plug-and-play-Auswertegerät für Dehnungsmessstreifen-Drehmomentsensoren (Spannungs- oder Frequenzausgang). Ausgelegt für Erfassung, Anzeige und Berechnung statistischer Kenngrößen und mechanischer Leistung. Fernsteuerung über USB oder RS-232 möglich.

Hauptmerkmale

• Plug-and-play-Auswertung für DMS-Drehmomentaufnehmer (Spannungs- oder Frequenzausgang)
• Hohe Messrate: 10 kHz
• Genauigkeit: <0,05%
• Erfassung und Anzeige statistischer Merkmale sowie Berechnung der mechanischen Leistung
• Fernsteuerung über USB oder RS-232

Technische Daten
Messbereiche

• Messrate: 10 kHz

Produkttyp

• Drehmomentaufnehmer-Ausgänge: ±5, ±10 VDC

Messtechnische Kennwerte

• Min./max. Spitzenwerterfassung: 1 ms
• Sensitivität Vollbrücke (DMS, 4/6-Leiter): 0,5 … 3,5 mV/V

Elektrische Eigenschaften

• Reaktionszeit bei Schwellwertüberschreitung: 1 ms
• Speisung Sensoreingänge: 5 V

Dynamische Eigenschaften

• Frequenzfähigkeit des Drehmomentaufnehmers: ≤300 kHz

Betrieb und Einbau

• Betriebstemperaturbereich: -10 … 60 °C
• Versorgung Drehmomentaufnehmer: 24 V
• Eingangsleistung: 100 … 240 VDC, 50 … 60 Hz
• Anwendungen: In- und End-of-Line-Tests für Produktionsprozesse

Schnittstellen

• USB, RS-232 (Fernsteuerung); Kommunikationsschnittstelle: ca. 115 kbps

Abmessungen und Materialien

• Breite: 260 mm
• Höhe: 2 HE
• Gehäusematerial: Aluminium

Spezifikationen

• Produktname: Auswertegerät CoMo Torque
• Modell: 4700BP000
• ID (intern): 18014166
• Messrate: 10 kHz
• Genauigkeit: <0,05%
• Spitzenerkennung: 1 ms
• Sensitivität: 0,5 … 3,5 mV/V
• Sensorversorgung: 5 V
• Ausgänge Drehmomentaufnehmer: ±5, ±10 VDC
• Frequenzfähigkeit: ≤300 kHz
• Betriebstemperatur: -10 … 60 °C
• Versorgung Drehmomentaufnehmer: 24 V
• Eingangsleistung: 100 … 240 VDC, 50 … 60 Hz
• Schnittstellen: USB, RS-232; Kommp. Port ≈115 kbps
• Abmessungen: Breite 260 mm; Höhe 2 HE
• Gehäuse: Aluminium
