Elektronischer Dehnungsmessstreifen 4703B

rechteckigfür Beanspruchungs - AnalyseKraftmessung

Übersicht

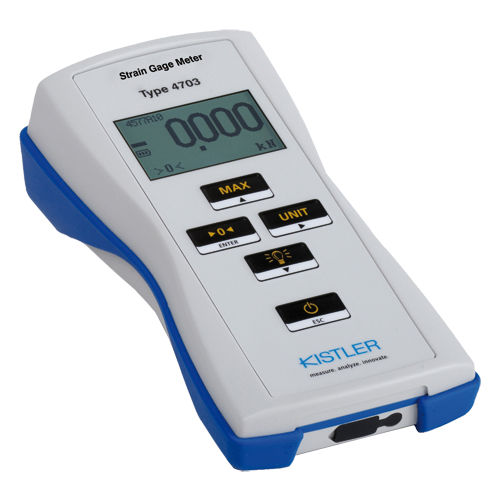

Das elektronische Messgerät Typ 4703B für Dehnungsmessstreifen-Sensoren ist mobil und netzunabhängig. Es verfügt über ein gut ablesbares, hintergrundbeleuchtetes Display und eine einfache Bedienung über Tasten an der Frontplatte für zentrale Funktionen (Tara, Min./Max.-Anzeige, schnelle Bereichswahl). Das übersichtliche Menü erleichtert die Parametrierung. Dehnungsmessstreifen und Schleifring-Drehmomentaufnehmer können direkt angeschlossen werden. Die Anzeigeeinheit ist frei definierbar; darstellbare Größen sind Momentanwert, Maximalwert, Minimalwert, Überlast, Einheiten und Batterieladung. Das Gerät ist spritzwassergeschützt (IP54) und wird in einem robusten Transportkoffer geliefert. Eine akkreditierte Kalibrierung des 4703B zusammen mit einem Sensor als Messkette ist möglich.

Hauptmerkmale / Vorteile

• Großer Eingangsbereich für Dehnungsmessstreifen: 0,8 … 5 mV/V (Vollbrücke)
• Linearitätsfehler: <0.05%
• 5-stelliges, hintergrundbeleuchtetes LCD
• Anzeige von Momentan-, Max.- und Min.-Werten
• 16 programmierbare Messbereiche (2-Punkt-Verfahren) mit Tara-Funktion

Software-Kompatibilität
SensorTool ist eine kostenfreie Parametriersoftware zur Verbindung ausgewählter Drehmoment- und Dehnungsmessgeräte mit einem PC (vom Hersteller gelistete kompatible Typen z. B. 4503B, 4510B, 4550A, 4551A, 4552A, 4700B, 4703B).

Zusatzinformationen
Geliefert in robustem Transportkoffer. Eine akkreditierte Kalibrierung des Geräts zusammen mit dem Sensor als Messkette ist auf Anfrage möglich.

Technische Daten / Spezifikationen

• Modell: 4703B
• Eingangsbereich Dehnungsmessstreifen: 0,8 … 5 mV/V (Vollbrücke)
• Linearitätsfehler: <0.05%
• Anzeige: 5-stelliges, hintergrundbeleuchtetes LCD
• Anzeigegrößen: Momentanwert, Maximalwert, Minimalwert, Überlastanzeige, Einheiten, Batterieladung
• Messbereiche: 16 programmierbare Bereiche (2-Punkt-Verfahren) mit Tara-Funktion
• Betrieb: Fronttasten, intuitives Menü
• Sensoranschluss: Direkter Anschluss für Dehnungsmessstreifen-Sensoren und Schleifring-Drehmomentaufnehmer
• Stromversorgung: Batteriebetrieben (netzunabhängig)
• Schutzart: Spritzwassergeschützt (IP54)
• Lieferung: robuster Transportkoffer
• Kalibrierung: Akkreditierte Kalibrierung möglich für Gerät + Sensor als Messkette
