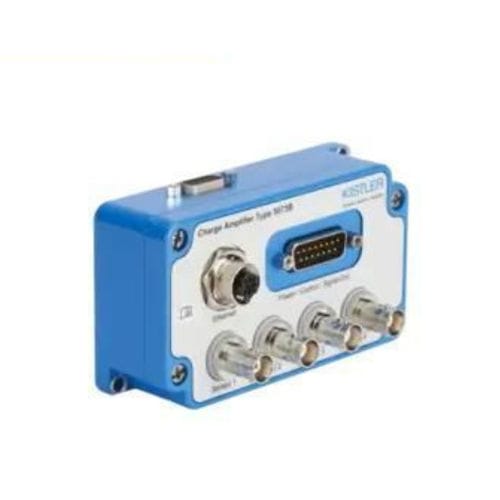

Signalverstärker 5073B series

TransimpedanzStromSpannung

Kurzbeschreibung
Die industriellen Ladungsverstärker für piezoelektrische Sensoren ermöglichen eine zuverlässige und präzise Erfassung von dynamischen und quasi-statischen Prozessen in raueren Umgebungen.

Beschreibung
Der industrielle Ladungsverstärker für Mehrzweckanwendungen (ICAM-B) kann überall dort eingesetzt werden, wo mechanische Größen mit piezoelektrischen Sensoren gemessen werden. Piezoelektrische Sensoren erzeugen eine elektrische Ladung, die sich direkt proportional zur wirkenden Last verändert. Der Ladungsverstärker Typ 5073B wandelt ein Ladungssignal in ein niederohmiges Spannungssignal um. Er erfasst sowohl langsame, quasi-statische Signale als auch dynamische Vorgänge. Je nach Variante können bis zu vier Sensoren gleichzeitig angeschlossen werden. Der 5073B kombiniert bewährtes analoges Signalrouting mit paralleler IIoT-Anbindung und Datenfernverarbeitung und bietet auf beiden Wegen zuverlässige Leistung. Die Web-Benutzeroberfläche ermöglicht die Visualisierung der Messdaten und bietet sicheren Zugriff auf zahlreiche Konfigurationsoptionen wie Min/Max, RMS, Integralwerte, Tiefpass- und schaltbaren Hochpassfilter, Auswertungen und virtuelle Kanäle. Das IIoT-Lizenz-Upgrade schaltet OPC-UA- und MQTT-Protokolle für Daten-Streaming und Parametrierung frei.

Hauptmerkmale / Vorteile

• Großer einstellbarer Messbereich: ±20 ... ±1 000 000 pC
• 1, 2, 3 oder 4 Kanäle mit individueller Konfiguration und Steuerung
• Ausgangssignal: ±10 V oder 4 ... 20 mA mit bis zu 20 kHz Bandbreite
• Web-Benutzeroberfläche zur Gerätekonfiguration
• Digitales Datenstreaming bis 1 kSps
• Virtuelle Kanäle für Echtzeitberechnungen aus einem oder mehreren Sensorkanälen
• Funktionen: Spitzenwert, Integral, RMS, Tiefpass und schaltbarer Hochpass

Technische Spezifikationen

• Modell: 5073B
• Messprinzip: Wandelt Ladungssignal piezoelektrischer Sensoren in niederohmiges Spannungssignal um
• Messbereich: einstellbar von ±20 pC bis ±1 000 000 pC
• Kanäle: konfigurierbar 1–4; individuelle Konfiguration und Steuerung je Kanal
• Analoge Ausgänge: ±10 V oder 4 ... 20 mA (wählbar)
• Analoge Bandbreite: bis zu 20 kHz
• Digitales Streaming: bis zu 1 kSps
• Echtzeitverarbeitung: virtuelle Kanäle für Berechnungen aus einem oder mehreren Kanälen
• Onboard-Funktionen: Peak, Integral, RMS, Tiefpass, schaltbarer Hochpass, Min/Max-Auswertungen
• Schnittstelle: Ethernet mit Web-Benutzeroberfläche zur Konfiguration und Visualisierung
• IIoT-Option: Lizenz-Upgrade für OPC-UA und MQTT
• Einsatzbereich: Erfassung dynamischer und quasi-statischer Vorgänge; geeignet für raue Industrieumgebungen
