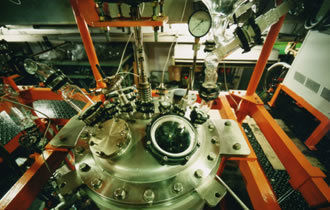

Destillationsanlage für Bioethanol

Übersicht
Eine Labor-Pilotanlage ist ein kleinskaliges System, das betrieben wird, um das Verhalten eines Prozesses vor der Vergrößerung auf industrielle Anlagen zu prüfen. Sie kann auch als Kleinproduktionsanlage für Anwendungen wie die Bioethanol‑Destillation eingesetzt werden.

Eigenschaften der KIRIYAMA LABO PLANTS
Die KIRIYAMA LABO PLANTS werden auf Grundlage von Nutzeranforderungen und KIRIYAMAs Fertigungserfahrung konzipiert, um anpassbare Konfigurationen und sicheren Betrieb für Versuchs- und Pilotprozesse zu ermöglichen. Teilweise Änderungen am Design während der Fertigung sind möglich, und KIRIYAMA begleitet Montage sowie Abnahmeprüfungen mit dem Anwender. Die Steuerungsphilosophie minimiert elektronische Automatisierung zur Kostensenkung; manuelle Bedienung erlaubt im Notfall ein schnelleres Abschalten.

Gelenkdesign und Festigkeit
Da Pilotanlagen größer sind als normale Laborverglasung, verwendet KIRIYAMA spezielle Klemmverbindungen mit dicken Randbereichen. Die Abdichtung erfolgt durch PTFE‑Ringe, die Klemmringe bestehen aus leichtem Aluminium, um das Glas nicht zu beschädigen. Ein 2–3° Gefälle zwischen den Fugenflächen und den PTFE‑Ringen erleichtert die Montage und sorgt durch flexible Verbindungen für Erdbebenresistenz.

Tragstruktur
Tragstrukturen werden aus kanalprofilen und Edelstahlrohren gefertigt, um hohe Festigkeit und eine stabile Befestigung zu gewährleisten.

Technische Daten / Spezifikationen

• Einsatz: Pilot-/Laboranlage zur Prozessprüfung (Beispiel: Bioethanol‑Destillation)
• Design: anpassbar; flexible Planung und tests unter Beteiligung des Anwenders
• Steuerung: minimierte elektronische Grundsteuerung; manuelle Bedienung priorisiert zur Kostensenkung und für schnelleres Notabschalten
• Verbindungstyp: spezielle Lab‑Plant‑Klemmverbindungen mit dicken Rändern
• Abdichtung: PTFE‑Ringe
• Klemmringe: leichtes Aluminium
• Geometrie der Verbindung: 2–3° Neigung zwischen Verbindungsflächen und PTFE‑Ringen zur Erleichterung der Montage und für seismische Flexibilität
• Tragstruktur: Kanalprofil und Edelstahlrohre
• Hauptmaterial: Komponenten aus Laborverglasung
• Dokumentation: Produkt‑PDF auf Anfrage verfügbar
