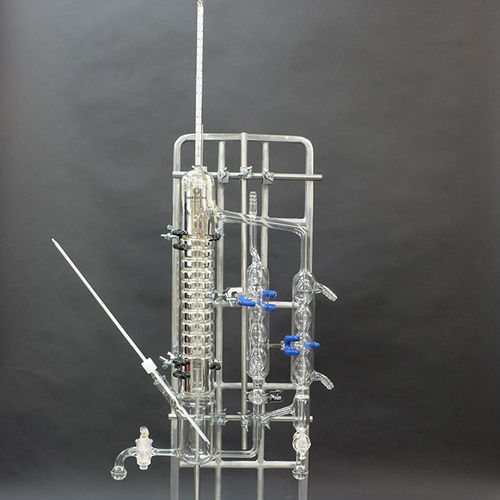

Borosilikatglas-Destillierkolonne

dauerhaft

Übersicht
Dieses Gerät dient zur Gewinnung von Dampf–Flüssig-Gleichgewichts (VLE)-Daten für binäre Systeme und zur Erstellung von x–y-Gleichgewichtsdarstellungen nach der Othmer-Methode. Das Gerät entspricht 4 theoretischen Stufen und verfügt über eine Mantelkolonne zur Reduzierung des Einflusses der Umgebungstemperatur.

Funktion

• x und y bezeichnen den Molenbruch der niederer siedenden Komponente in der Flüssigphase (x) bzw. der Dampfphase (y).
• Wenn das binäre Gemisch bis zum Gleichgewicht erhitzt wird, entnimmt man Proben der Flüssig- und Dampfphase und analysiert deren Zusammensetzung mittels Gaschromatographie, um (x, y)-Punkte zu erhalten.
• Durch Änderung der Ansatzzusammensetzung und Wiederholung der Messungen erhält man zusätzliche (x, y)-Punkte zur Erstellung des vollständigen x–y-Diagramms.
• Die Kolonne ist mit einem Mantel versehen, um Temperatureinflüsse von außen auf die Gleichgewichtsbestimmungen zu minimieren.

Eigenschaften / Technische Daten

• Methode: Othmer-Typ Dampf/Flüssig-Gleichgewichts-Destillation
• Zweck: Messung des VLE für Zweistoffsysteme und Erstellung von x–y-Gleichgewichtsdarstellungen
• Gemessene Werte: x (Molenbruch in der Flüssigphase), y (Molenbruch in der Dampfphase)
• Analyse: Gaschromatographie zur Bestimmung der Phasenzusammensetzung
• Kolonne: Mantelkolonne zur Minimierung des Einflusses der Außentemperatur
• Theoretische Stufen: 4 theoretische Stufen
• Hersteller: Kiriyama glass

Hinweise
Montagezeichnungen und Fotos sind beigefügt; der Betrieb liefert Zusammensetzungsdaten, die zur Erstellung des x–y-Gleichgewichtsdiagramms und zur Berechnung der theoretischen Stufen verwendet werden.
