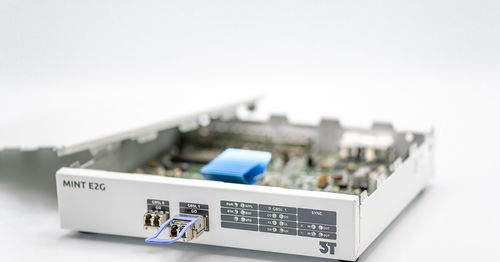

Auswertungsplatine MINT

Produktübersicht
MINT ist ein Highspeed-Testsystem und eine FPGA-Entwicklungsplattform, entwickelt für schnelle, reproduzierbare Prüfungen und Prototyping in der Elektronikfertigung. Das 3T-Dev-Kit integriert einen Intel Arria V SoC (FPGA kombiniert mit einem Dual-Core ARM Cortex-A9 HPS) und ermöglicht hardwarebeschleunigte Verarbeitung sowie Softwareflexibilität auf dem HPS. Alle Schnittstellen sind sowohl aus dem FPGA-Fabric als auch vom HPS zugänglich. Die Plattform lässt sich an kundenspezifische Anforderungen anpassen.

Hauptmerkmale

• FPGA-SoC-Entwicklungsboard (Intel Arria V + Dual-Core ARM Cortex-A9 HPS)
• Hochgeschwindigkeits-Interfaces optisch und elektrisch (SFP, QSFP)
• On-Board USB3.0 device und USB2.0 OTG host/device
• Gigabit Ethernet und serielle Bussysteme (UART, SPI, I2C, RS-485)
• FMC-Erweiterungssteckplatz nach Industriestandard
• Linux auf dem HPS mit PC-Bibliotheken für C/C++, Python und LabVIEW
• Unterstützt model-based Design Workflows (MATLAB / Simulink)
• Für Reinraumumgebungen (Klasse 4) geeignet und anpassbar für Integration oder Produktreife

Physikalische Schnittstellen
USB3.0 device port — USB2.0 OTG host/device port — UART
Gigabit Ethernet — SPI — SFP and QSFP sockets
FPGA Mezzanine Card (FMC) expansion slot — General purpose I/O — I2C
RS-485

Anwendungsbereiche
Die MINT-Plattform ist konzipiert für Hochgeschwindigkeits-Funktionstests, Datenerfassung, Proof-of-Concept-Entwicklung und kundenspezifische Hardwareprototypen. Sie richtet sich an Testsystemintegratoren, Elektronikhersteller und F&E-Teams, die präzises Timing und gemischte optische/elektrische Schnittstellen benötigen.

Technische Spezifikationen

• SoC / FPGA: Intel Arria V SoC (FPGA + Dual-Core ARM Cortex-A9 HPS)
• Betriebssystem: Linux auf dem HPS
• Hochgeschwindigkeits-Schnittstellen: optisch und elektrisch (SFP, QSFP)
• USB: USB3.0 (device), USB2.0 OTG (host/device)
• Netzwerk: Gigabit Ethernet
• Seriell / Bus: UART, SPI, I2C, RS-485
• Erweiterung: FPGA Mezzanine Card (FMC) Expansion Slot (Industriestandard)
• Allgemeine Ein-/Ausgänge für kundenspezifische Signale verfügbar
• Reinraumtauglichkeit: geeignet für Umgebung Klasse 4
• Entwicklungsunterstützung: modellbasierte Workflows mit MATLAB/Simulink
• Software-Integration: PC-Bibliotheken für C/C++, Python und LabVIEW
• Anpassbarkeit: Plattform ausgelegt zur Anpassung an kundenspezifische Anwendungen und Produktreife
