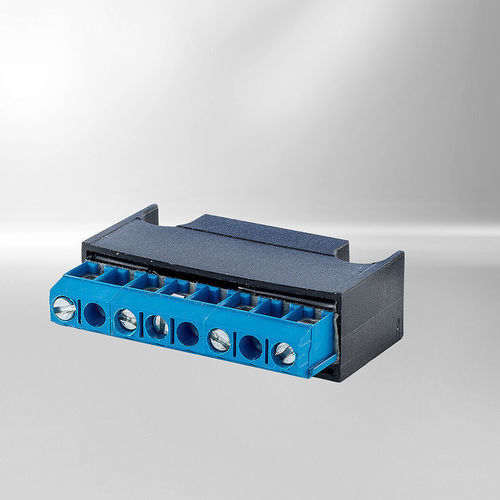

Dioden-Brückengleichrichter / PN-Übergang Lean Collection

BrückenGleichrichterAC

Überblick
Die Lean Collection umfasst kleine und kostengünstige Einweg- und Brückengleichrichter zur Ansteuerung von Federdruckbremsen. Sie ist besonders für den Einbau in kleine Anschlussgehäuse von Bremsmotoren geeignet und bietet je nach Ausführung Varianten mit oder ohne Schnellabschaltung.

Vorteile

• Kleine, platzsparende Bauform
• Kostengünstige Gleichrichterlösung
• Mit oder ohne Schnellabschaltung über Hilfskontakt erhältlich
• Verschiedene Montage- und Anschlussmöglichkeiten
• Für Federdruckbremsen bis Größe 16 geeignet
• Einbau in kleine Anschlusskästen möglich

Anwendungsbereiche

• Federdruckbremsen
• Bremsmotoren
• Kleine Anschlussgehäuse
• Anwendungen mit geringen Anforderungen an die Dynamik
• Maschinen- und Anlagenbau
• Antriebssysteme mit einfacher Bremsenansteuerung

Technische Kerndaten

• Modellreihe: Lean Collection
• Produkttyp: Einweg- und Brückengleichrichter
• Ausführungen: mit oder ohne Schnellabschaltung
• Nenneingangsspannung mit Schnellabschaltung: Einweg bis 415 VAC / Brücke bis 250 VAC
• Nenneingangsspannung ohne Schnellabschaltung: bis 500 VAC
• Ausgangsspannung: Uin × 0,89 / Uin × 0,445
• Ausgangsstrom mit Schnellabschaltung: Brücke 1 A / Einweg 1 A
• Ausgangsstrom ohne Schnellabschaltung: Brücke 2,0 A / Einweg 1,0 A
• Anschlüsse: Klemme, Litzen oder Klemme
