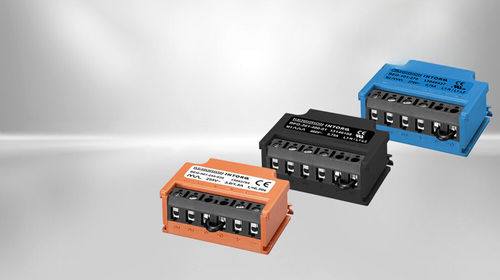

Vertikaler Dioden-Brückengleichrichter Regular Collection

GleichrichterStromSpannung

Überblick
Die Regular Collection umfasst Einphasen-Gleichrichter zur Ansteuerung elektromagnetischer Bremsen. Sie ist als Brücken-, Einweg- und Brücke/Einweg-Gleichrichter erhältlich und ermöglicht je nach Ausführung schnelles Lüften, reduzierte Halteleistung oder eine Kombination aus beidem.

Vorteile

• Verschiedene Spannungsvarianten für unterschiedliche Netzspannungen
• Optional mit Schnellabschaltung über Hilfskontakt
• Integriertes Funkenlöschglied zur Begrenzung der Induktionsspannung
• Überspannungsschutz an Ein- und Ausgang
• Weiter Temperaturbereich von -40 °C bis +80 °C
• INTORQ-Farbcode zur schnellen Erkennung der Gleichrichterfunktion

Anwendungsbereiche

• Elektromagnetische Bremsen
• Industriebremsen
• Bremsmotoren
• Maschinen- und Anlagenbau
• Antriebssysteme mit Gleichrichtersteuerung
• Anwendungen mit Schnellabschaltung oder reduzierter Halteleistung

Technische Kerndaten

• Modellreihe: Regular Collection
• Produkttyp: Einphasen-Gleichrichter mit Schnellabschaltung
• Ausführungen: Brückengleichrichter, Einweggleichrichter, Brücke/Einweggleichrichter
• Eingangsspannung: 0…270 V, 0…460 V, 0…555 V, 160…255 V oder 230…440 V
• Ausgangsspannung: 0,9 × U1, 0,45 × U1 oder 0,9 / 0,45 × U1
• Ausgangsstrom: 0,75 A bis 3,0 A, je nach Ausführung
• Übererregungsdauer: 0,06 s bis 1,3 s, je nach Ausführung
• Bauform: horizontal oder vertikal
