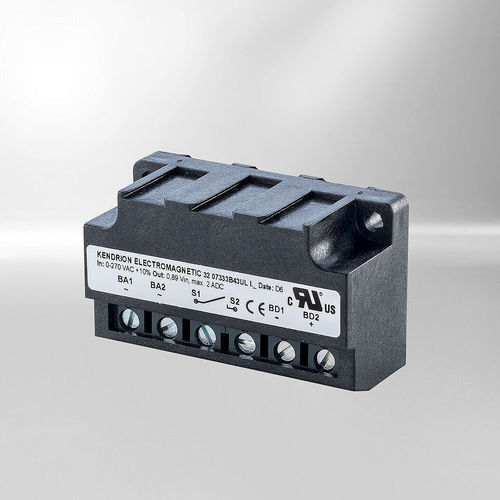

Dioden-Brückengleichrichter / für DIN-Schiene Universal Collection

GleichrichterUniversalAC

Überblick
Die Universal Collection umfasst Einphasen-Gleichrichter zur Ansteuerung elektromagnetischer Bremsen, Bremsmotoren und Elektromagnete mittlerer Leistung. Sie ist vielseitig einsetzbar und bietet je nach Ausführung Brücken-, Einweg-, Kombi- oder Übererregungsfunktionen.

Vorteile

• Universell einsetzbar für Bremsen und Elektromagnete
• Brücken- und Einweggleichrichtung möglich
• Varianten mit Schnellabschaltung verfügbar
• Interne Begrenzung der Induktionsspannung bei DC-seitiger Schnellabschaltung
• Einbau in Anschlussgehäuse von Bremsmotoren möglich
• Zubehör für verschiedene Befestigungsarten, auch DIN-Schienenmontage
• Vergossene Ausführungen für erweiterte Betriebstemperaturbereiche

Anwendungsbereiche

• Elektromagnetische Bremsen
• Bremsmotoren
• Elektromagnete mittlerer Leistung
• Industriebremsen
• Maschinen- und Anlagenbau
• Antriebssysteme mit Gleichrichtersteuerung

Technische Kerndaten

• Modellreihe: Universal Collection
• Produkttyp: Einphasen-Gleichrichter
• Ausführungen: Brücke-/Einweg-Gleichrichter, Kombi-Gleichrichter, Übererregungs-Gleichrichter
• Nenneingangsspannung: bis 500 VAC, bei einer Ausführung bis 415 VAC
• Ausgangsspannung: Uin × 0,89 / Uin × 0,445
• Ausgangsstrom: bis 3,0 A Übererregung / 1,5 A Haltebetrieb, je nach Ausführung
• Schnellabschaltung: je nach Ausführung über Hilfskontakt, Spannungs- oder Stromerkennung
• Anschluss: Klemme
• Übererregungszeit: 0,25 s bis 1,1 s, je nach Ausführung
