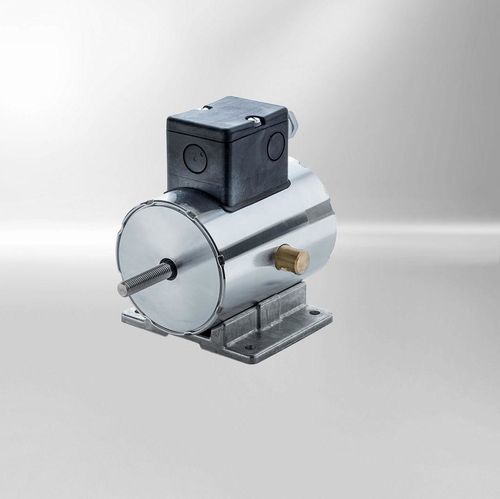

Spreiz-Elektromagnet Elevator Brake Solenoids

Hochleistungkompaktdoppeltwirkend

Aufzugs-Bremsmagneten sind lineare Spreader‑Solenoide mit kurzem Hub und hoher Magnetkraft, konzipiert zum Lösen von Block‑ oder Trommelbremsen in Aufzugs‑ und Fahrtreiberantrieben. Sie sind als einseitig wirkende oder zweiseitig wirkende Spreader‑Solenoide erhältlich, passend für Ein- oder Doppelbremsensysteme.

Funktion und Varianten

• Einseitig wirkende Spreader‑Solenoide: schiebende Aktuatoren, die in eine Richtung arbeiten, um die Bremse zu lösen.
• Zweiseitig wirkende Spreader‑Solenoide: zwei Solenoid‑Systeme in einem Gehäuse, die in entgegengesetzte Richtungen drücken; häufig in modernen Systemen zur Erhöhung von Sicherheit und Redundanz eingesetzt. Zweiseitige Varianten können eine manuelle Entriegelung beinhalten.
• Magnetkraftprofil: beide Typen zeigen eine zunehmend ansteigende Kraftkennlinie; das Spulendesign bestimmt die verfügbaren Einschaltdauerzyklen.
• Übererregungsmodus: im Übererregungsbetrieb (40% ED) wird das Solenoid während der Schaltphase mit höherer Leistung versorgt, um eine hohe Anfangskraft zur Überwindung der Bremsfeder zu erreichen. Ein Übererregungs‑Gleichrichter reduziert die Halte­spannung, sobald der Magnet die Endlage erreicht, wodurch in der Regel ein effektiver Standard‑Einschaltdauerzyklus von 80% möglich ist (energieeffizienter Betrieb bei gleichzeitig hoher Anfangszugkraft).
• Akustik‑ und Sicherheitsoptionen: Lösungen zur Reduzierung des Schaltgeräusches (stop damper) und weitere Optionen, die auf erhöhte Sicherheitsanforderungen abgestimmt sind.

Vorteile

• Kurzer Hub kombiniert mit hoher Magnetkraft für kompakte, leistungsstarke Betätigung.
• Unempfindlich gegenüber Feuchtigkeit und Staub (geeignet für rauhe Umgebungen).
• Beliebige Einbaulage möglich, um verschiedenen Installationsanforderungen gerecht zu werden.

Technische Daten des standardmäßigen doppelt wirkenden Spreader‑Solenoids
Versorgungsspannung: 205 V DC; Nenn‑Übererregungs‑Einschaltdauer: 40% ED; Typische Standard‑Halteanordnung nach Übererregung: 80% ED; Schutzart (Gerät und Steckverbinder): IP 54.

• LED088000 (40% ED) — Durchmesser x Länge: 88 x 120 mm; Hub: 2 mm; Kraft (START): 450 N; Kraft (END): 700 N; Eingangsleistung: 68 W.
• LED098000 (40% ED) — Durchmesser x Länge: 98 x 136 mm; Hub: 2,5 mm; Kraft (START): 590 N; Kraft (END): 1.100 N; Eingangsleistung: 84 W.
• LED115000 (40% ED) — Durchmesser x Länge: 115 x 140 mm; Hub: 3 mm; Kraft (START): 750 N; Kraft (END): 1.050 N; Eingangsleistung: 90 W.
• LED135000 (40% ED) — Durchmesser x Länge: 135 x 165 mm; Hub: 3 mm; Kraft (START): 1.260 N; Kraft (END): 1.800 N; Eingangsleistung: 131 W.
• LED140000 (40% ED) — Durchmesser x Länge: 135 x 225 mm; Hub: 4 mm; Kraft (START): 1.500 N; Kraft (END): 3.000 N; Eingangsleistung: 182 W.
• LED165000 (40% ED) — Durchmesser x Länge: 165 x 250 mm; Hub: 4 mm; Kraft (START): 2.800 N; Kraft (END): 3.750 N; Eingangsleistung: 201 W.

Eigenschaften / technische Spezifikationen

• Marke: Kendrion.
• Hauptanwendung: Freigabe von Block‑ oder Trommelbremsen in Aufzugs‑ und Fahrtreiberantrieben.
• Varianten: einseitig wirkende und zweiseitig wirkende Spreader‑Solenoide (zweiseitig oft für erhöhte Sicherheit und Redundanz eingesetzt).
• Übererregungsfähigkeit für hohe Anfangsaktuationskräfte (typische Übererregung: 40% ED, danach Reduzierung der Halte­spannung).
• Schutzart (standardmäßiges doppelt wirkendes Spreader‑Solenoid): IP 54.
• Optionen: stop damper zur Geräuschreduzierung; manuelle Entriegelung bei bestimmten doppelt wirkenden Modellen; Spulen‑/Einschaltdauer‑Varianten je nach Anwendung.
