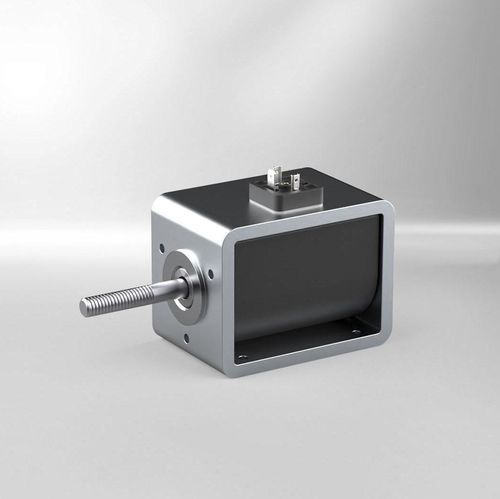

Hubmagnet Frame Solenoids

wartungsfreimaßgefertigtkompakt

Überblick

Rahmenhubmagnete (Frame Solenoids) sind universelle und kostengünstige Betätigungsmagnete, die für präzise mechanische und industrielle Anwendungen entwickelt wurden. Sie wandeln elektrische Energie in lineare Hubbewegung um und sind für kompakte Einbauverhältnisse sowie langlebigen Einsatz mit wartungsfreiem Ankerlager und flexiblen Befestigungsoptionen ausgelegt.

Die Vorteile auf einen Blick

• Universelle, kostengünstige Betätigungsmagnete
• Drückend und ziehend einsetzbar
• Individuelle / kundenspezifische Befestigungsmöglichkeiten (stirnseitig oder seitlich)
• Wartungsfreies Ankerlager
• Kompakte Bauform für beengte Einbausituationen
• In hoher Schutzart IP54 erhältlich

Anwendungsbereiche

• Transportindustrie
• Automatisierungstechnik
• Fördertechnik
• Präziser Maschinen- und Anlagenbau

Technische Daten / Spezifikationen

• Marke: Kendrion
• Bezeichnung: Frame Solenoids (Baureihe)
• Design: kompakter Betätigungsmagnet
• Ankerlager: wartungsfrei
• Befestigung: individuelle / kundenspezifische Befestigungsoptionen (stirnseitig oder seitlich)
• Elektrischer Anschluss: 24 / 205 V DC
• Einschaltdauer: 5 / 25 / 40 / 100 %
• Hub: 3 - 30 mm
• Kraft: 0,5 - 550 N
• Anzugszeit: 17 - 450 ms
• Abfallzeit: 15 - 81 ms
• Thermische Klasse: B
• Schutzart Gerät: IP00 / IP54 (LCL mit Faltenbalg)
• Schutzart Anschluß: IP00 (freie Litzen) / IP65 (Steckverbinder)
• Zubehör: Gerätesteckdose mit/ohne integriertem Brücken-Gleichrichter; Steckverbinder mit Übererregung (Nennleistung max. 48 W); Gabelkopf; Rückstellfeder
