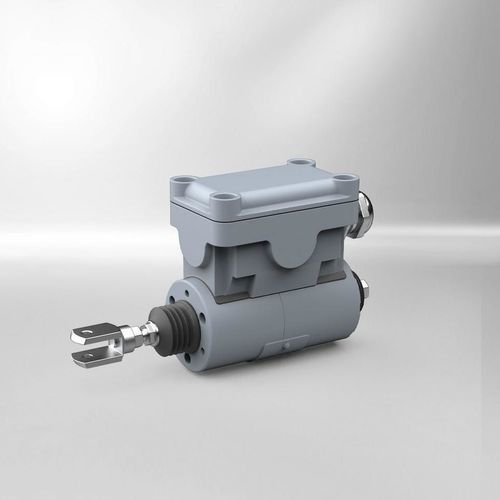

Hubmagnet Explosion-Proof Solenoids

ex-geschützt24 VLeistung

Übersicht

ATEX Hubmagnete (explosionsgeschützte Linearmagnete, Hubmagnete) sind spezialisierte Linearantriebe für den Einsatz in explosionsgefährdeten Atmosphären. Sie verringern Zündrisiken durch Vermeidung von Funken, Lichtbögen und zu hohen Oberflächentemperaturen und sind mit EU-Baumusterprüfbescheinigung (ATEX) erhältlich.

Anwendungsbereiche

• Einsatz in explosionsgefährdeten Bereichen und gefährlichen Industrieumgebungen, in denen Zündrisiken minimiert werden müssen.
• Typische Einsatzfelder: Ventilbetätigung, Sicherheitsverriegelungen und sonstige lineare Schaltfunktionen in potenziell explosionsgefährdeten Atmosphären.

Schutzart und konstruktive Merkmale

• ATEX-geprüfte Linearmagnetbauarten zur Erfüllung der Anforderungen für explosionsgefährdete Atmosphären.
• Konstruktion zur Vermeidung von Funkenbildung und Lichtbögen sowie zur Begrenzung von Oberflächentemperaturen.
• Innenliegende abgeschirmte Spule und temperaturbeständige Bauteile; Gehäuse aus Stahl und Anschlussgehäuse aus Aluminium mit Schutzleiteranschluss.

Konformität / Zertifizierung

• EU-Baumusterprüfbescheinigung (ATEX) für den Betrieb in explosionsgefährdeten Bereichen.
• Geprüft nach einschlägigen EN-Normen für explosionsgefährdete Atmosphären.

Produktvarianten / Technische Übersicht (Auszug)

• 4101E06K00 — Größe 06 — 123 x 230 mm — 24 V DC — 21 W — Hub 15 mm — Kraft 20 N
• 4101E07K00 — Größe 07 — 133 x 240 mm — 24 V DC — 25 W — Hub 20 mm — Kraft 30 N
• 4101E09K00 — Größe 09 — 150 x 260 mm — 24 V DC — 32 W — Hub 20 mm — Kraft 50 N
• 4103E10K00 — Größe 10 — 150 x 285 mm — 24 V DC / 110 V DC — 50 W / 47 W — Hub 25 mm — Kraft 60 N
• 4103E11K00 — Größe 11 — 116 x 315 mm — 24 V DC — 40 W — Hub 30 mm — Kraft 75 N
• 4103E11K03 — Größe 11 — 115 x 215 mm — 200 V DC — 48 W — Hub 15 mm — Kraft 160 N
• 4103E13K00 — Größe 13 — 180 x 315 mm — 24 V / 110 V / 180 V / 205 V DC — 56 W / 60 W / 63 W / 62 W — Hub 30 mm — Kraft 120 N
• 4103E13K03 — Größe 13 — 180 x 315 mm — 200 V DC — 59 W — Hub 15 mm — Kraft 240 N
• 4103E14K00 — Größe 14 — 180 x 410 mm — 24 V DC — 77 W — Hub 40 mm — Kraft 150 N
• 4103E16K00 — Größe 16 — 210 x 475 mm — 24 V DC — 83 W — Hub 50 mm — Kraft 160 N
• 4103E18K00 — Größe 18 — 205 x 490 mm — 24 V DC — 106 W — Hub 50 mm — Kraft 250 N

Charakteristiken / Spezifikationen

• Explosionsschutz-Klassifikation: II 2G Ex eb IIC T4 Gb
• Einschaltdauer: 100%
• Schutzart Gehäuse und Anschluss: IP54
• Zündschutzart: Erhöhte Sicherheit (Ex eb)
• Temperaturklasse: T4 (bis +135 °C)
• Betriebstemperatur (Standard): -20 °C bis +40 °C (für Typ 4103E11K03: -20 °C bis +35 °C)
• Aufbau: Topfmagnet mit separatem Anschlussgehäuse; Anschlussgehäuse bietet Schutzleiteranschluss

Betriebs- und Installationshinweise

• Kundenseitig vorgeschaltete Schutzeinrichtung (Sicherung oder Leitungsschutzschalter) erforderlich.
• Verwendung eines Varistors zur Begrenzung von Abschaltsspannungsspitzen empfohlen.
• Bei Integration in Ex-Anlagen die ATEX-Installationsvorgaben und lokale Vorschriften beachten.
