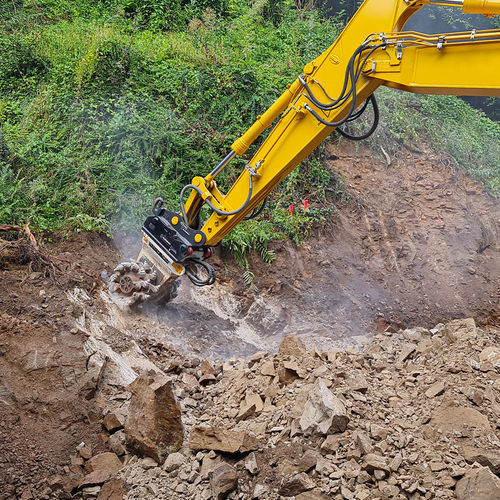

Schrämfräse für Bagger KRD 150

im Kaltzustand

Produktübersicht
Die KRD-Baureihe von Trommelfräsen mit Direktantrieb umfasst kompakte, leichte Einheiten, die als Anbaugeräte an Baggern eingesetzt werden. Für Langarmbagger optimiert, eignen sich diese Trommelfräsen für Abrissarbeiten, Schachtvortrieb, Bodenstabilisierung, Betonsanierung sowie Unterwasserarbeiten. Überdimensionierte Lager stützen die Schnecktrommeln und verlängern die Betriebsdauer.

Eigenschaften

• Kompaktes Design, ideal für Langarmbagger
• Direktantrieb mit überdimensionierten Lagern zur Unterstützung der Trommeln
• Hohe Leistungs-zu-Gewicht-Relation über die gesamte Baureihe
• Geschützte Schlauchführung zur Reduzierung von Beschädigungen
• Einsatzfähig bis 30 Meter Wassertiefe ohne Änderungen

Anwendungsbereiche

• Abrissarbeiten mit Langarmbaggern
• Bodenstabilisierung und Bodenverbesserung
• Betonsanierung und Profilierung
• Graben- und Rohrleitungsarbeiten
• Förderung weicher Mineralien, Tunnelbau und Schachtvortrieb
• Unterwassergrabungen und maritime Arbeiten

Modelle — zentrale Spezifikationsmatrix
Überschrift: Model | Compatible rotation unit (KRM) | Cutter drum diameter C (mm) | Cutting force @380 bar (kN) | Cutting width B (mm) | Drum cutter length A (mm) | Max. oil flow (l/min) | Max. operating pressure (bar) | Max. rock compressive strength (MPa) | Number of picks | Pick box | Rated power (kW) | Recommended excavator weight | Recommended oil flow (l/min) | Recommended rpm | Standard hole pattern | Standard pick | Torque @380 bar (Nm) | Weight per cutting width (kg)
KRD 15 | KRM30 | 300 | 6.9 | 500 | 511 | 40 | 400 | 20 | 66 | PH 14 Type | 15 | 0.5 – 2 t | 25 | 145 | LB10 | 15/29/26/14 C | 1000 | 135
KRD 18 | KRM30 | 300 | 14.1 | 500 | 511 | 65 | 400 | 20 | 66 | PH 14 Type | 18 | 2 – 4 t | 40 | 115 | LB10 | 15/29/26/14 C | 2100 | 135
KRD 30 | KRM35 | 370 | 23.9 | 629 | 588 | 100 | 400 | 30 | 56 | PH 20 Type | 30 | 5 – 8 t | 80 | 110 | LB10 | 16/46/38/20 C | 4400 | 250
KRD 45 | KRM40 | 447 | 27.5 | 743 | 670 | 130 | 400 | 40 | 46 | PH 22 Type | 45 | 9 – 16 t | 110 | 110 | LB20 | 12/45/38/22 HC | 6100 | 380
KRD 70 | KRM50 | 612 | 53.4 | 946 | 951 | 230 | 400 | 850 | 40 | PH 30 HD Type | 70 | 17 – 25 t | 200 | 75 | LB30 | 17/75/70/30 Q | 16300 | 850
KRD 100 | KRM60 | 742 | 51.1 | 1020 | 1070 | 250 | 400 | 90 | 48 | PH 32 HD Type | 110 | 20 – 40 t | 225 | 70 | LB40 | 17/75/70/30 Q | 19000 | 1400
KRD 120 | KRM60 | 742 | 73.4 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 25 – 40 t | 320 | 70 | LB40 | 17/75/70/30 Q | 27200 | 1400
KRD 150 | KRM60 | 742 | 80.2 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 330 | 65 | LB40 | 17/75/70/30 Q | 29800 | 1400
KRD 155 | KRM60 | 742 | 88.0 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 340 | 65 | LB40 | 17/75/70/30 Q | 32700 | 1400
KRD 165 | KRM70 | 725 | 100.4 | 1260 | 1072 | 400 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 380 | 65 | LB40 | 19/75/70/30 Q | 36400 | 1850
KRD 175 | KRM70 | 725 | 118.6 | 1260 | 1072 | 420 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 400 | 55 | LB40 | 19/75/70/30 Q | 43000 | 1850

Technische Daten

• Antriebsart: Direktantrieb mit überdimensionierten Lagern zur Unterstützung der Trommeln
• Konstruktion: kompakte, leichte Bauweise, optimiert für Baggeranbaugeräte
• Leistungsbereich: Nennleistung von 15 kW bis 160 kW je nach Modell
• Scheibendurchmesser: von 300 mm bis 742 mm je nach Modell
• Max. Betriebsdruck: 400 bar (Standard über die gesamte Baureihe)
• Max. Ölfluss: von 40 l/min bis 420 l/min je nach Modell
• Drehmomentbereich: ca. 1.000 Nm bis über 43.000 Nm je nach Modell
• Unterwasserfähigkeit: einsatzfähig bis 30 m ohne Änderungen
• Pick-System: verschiedene PH / HD / Q-Typen und Standard-Bohrbilder (LB10 / LB20 / LB30 / LB40 je nach Modell)
• Anwendungsgebiete: Abriss, Graben, Bodenstabilisierung, Betonsanierung, Gewinnung weicher Mineralien, Rohrleitungsarbeiten, Profilierung, Tunnelbau und Schachtvortrieb
