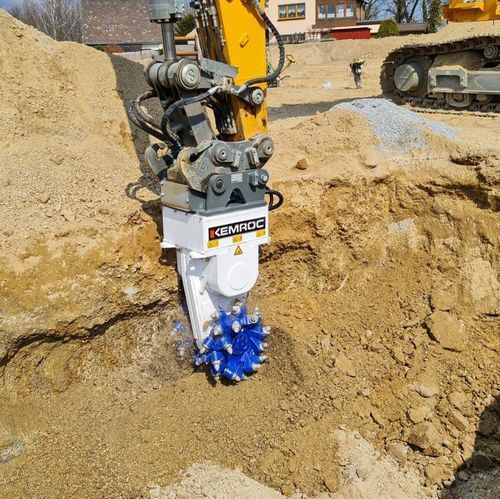

Schrämfräse für Bagger EKT 100

im Kaltzustand

Übersicht Die patentierte EK-Reihe von Kettenschneidern ist eines der Kernprodukte von KEMROC. Das Konzept wird durch die EKT-Reihe traditioneller Trommelschneider erweitert, die als Trommelschneider ohne zentrale Schneidkette geliefert werden; es sind Umbausätze erhältlich, so dass Schneidketten nachträglich angebracht werden können. Merkmale

• Kann zu einem EK-Modell umgebaut werden
• Schnell und stark
• Zwei Motoren für zusätzliche Hydraulikleistung
• Robustes, steifes Getriebegehäuse
• Trommeln auf robusten Lagern
• Schutz für Hydraulikschläuche
• Arbeitet unter Wasser, ohne dass Modifikationen erforderlich sind

Einsatzbereiche

• Graben- und Rohrleitungsbau
• Bergbau von weichen bis mittelharten Mineralien
• Betonsanierung, Profilierung, Unterwassergraben und Tunnelbau

Caractéristiques / Spécifications techniques

• Anzahl der Modelle in der Serie: 9
• Serienname: EKT-Baureihe (Trommelfräsen; über Umbausätze in EK-Kettenfräsen umrüstbar)
• Gemeinsame Eigenschaften pro Modell: Kompatibles Rotationsaggregat (KRM), Schneidtrommeldurchmesser (C), Schneidkraft bei 380 bar, Schnittbreite (B), Trommelfräserlänge (A), Max. Öldurchfluss, Max. Betriebsdruck, Max. Gesteinsdruckfestigkeit, Anzahl der Meißel, Meißelkasten / Standardmeißeltyp, Nennleistung, Empfohlenes Baggergewicht, Empfohlener Öldurchfluss, Empfohlene Drehzahl, Standard-Lochbild, Drehmoment bei 380 bar, Gewicht pro Schnittbreite
• Modelle und technische Eckdaten:
  • EKT 20 - Kompatibles Rotationsaggregat: KRM30; Schneidtrommeldurchmesser: 225 mm (9 in); Schneidkraft: 21 kN; Schnittbreite: 410 mm; Schneidtrommellänge: 540 mm; Max. Ölfluss: 70 l/min; Max. Betriebsdruck: 400 bar; Max. Gesteinsdruckfestigkeit: 25 MPa; Anzahl der Meißel: 56; Meißelkasten: Typ PH 14; Nennleistung: 22 kW; Empfohlenes Baggergewicht: 2-6 t; Empfohlener Öldurchfluss: 30 l/min; Empfohlene Drehzahl: 75 U/min; Standard-Lochbild: LB10; Standard Pick: 15/29/26/14 C; Drehmoment bei 380 bar: 2400 Nm; Gewicht pro Schnittbreite: 130 kg
  • EKT 40 - Kompatible Rotationseinheit: KRM35; Schneidtrommeldurchmesser: 445 mm (18 in); Schneidkraft: 22 kN; Schnittbreite: 500 mm; Schneidtrommellänge: 1000 mm; Max. Ölfluss: 115 l/min; Max. Betriebsdruck: 400 bar; Max. Gesteinsdruckfestigkeit: 30 MPa; Anzahl der Meißel: 52; Meißelkasten: Typ PH 20; Nennleistung: 44 kW; Empfohlenes Baggergewicht: 7-11 t; Empfohlener Öldurchfluss: 85 l/min; Empfohlene Drehzahl: 90 U/min; Standard-Lochbild: LB10; Standard-Pick: 16/46/38/20 C; Drehmoment bei 380 bar: 4800 Nm; Gewicht pro Schnittbreite: 430 kg
  • EKT 60 - Kompatible Rotationseinheit: KRM40; Schneidtrommeldurchmesser: 590 mm (23 in); Schneidkraft: 30 kN; Schnittbreite: 500 | 600 mm; Schneidtrommellänge: 1190 mm; Max. Ölfluss: 195 l/min; Max. Betriebsdruck: 400 bar; Max. Gesteinsdruckfestigkeit: 50 MPa; Anzahl der Meißel: 40 / 60; Meißelkasten: Typ PH 22; Nennleistung: 60 kW; Empfohlenes Baggergewicht: 12-17 t; Empfohlener Ölstrom: 140 l/min; Empfohlene Drehzahl: 80 U/min; Standard-Lochbild: LB20; Standardmeißel: 15/46/38/22 C; Drehmoment bei 380 bar: 8800 Nm; Gewicht pro Schnittbreite: 725 | 775 kg
  • EKT 100 - Kompatible Rotationseinheit: KRM50; Schneidtrommeldurchmesser: 690 mm (27 in); Schneidkraft: 46 kN; Schnittbreite: 700 | 800 mm; Fräswalzenlänge: 1460 mm; Max. Ölfluss: 260 l/min; Max. Betriebsdruck: 400 bar; Max. Gesteinsdruckfestigkeit: 80 MPa; Anzahl der Meißel: 40 / 44; Meißelkasten: PH 32 HD Typ; Nennleistung: 100 kW; Empfohlenes Baggergewicht: 18-30 t; Empfohlener Öldurchfluss: 200 l/min; Empfohlene Drehzahl: 65 U/min; Standardlochbild: LB30; Standardmeißel: 17/75/70/30 Q; Drehmoment bei 380 bar: 15700 Nm; Gewicht pro Schnittbreite: 1300 | 1360 kg
  • EKT 110 - Kompatible Rotationseinheit: KRM60; Schneidtrommeldurchmesser: 690 mm (27 in); Schneidkraft: 56 kN; Schnittbreite: 700 | 800 mm; Schneidtrommellänge: 1460 mm; Ölmenge max: 300 l/min; Max. Betriebsdruck: 400 bar; Max. Gesteinsdruckfestigkeit: 80 MPa; Anzahl der Meißel: 40 / 44; Meißelkasten: PH 32 HD Typ; Nennleistung: 110 kW; Empfohlenes Baggergewicht: 25-32 t; Empfohlener Öldurchfluss: 250 l/min; Empfohlene Drehzahl: 65 U/min; Standardlochbild: LB30; Standardmeißel: 17/75/70/30 Q; Drehmoment bei 380 bar: 19500 Nm; Gewicht pro Schnittbreite: 1300 | 1360 kg
  • EKT 140 - Kompatible Rotationseinheit: KRM60; Schneidtrommeldurchmesser: 720 mm (28 in); Schneidkraft: 68 kN; Schnittbreite: 880 mm; Schneidtrommellänge: 1540 mm; Ölmenge max: 320 l/min; Max. Betriebsdruck: 400 bar; Max. Gesteinsdruckfestigkeit: 100 MPa; Anzahl der Meißel: 44; Meißelkasten: Typ PH 32 HD; Nennleistung: 140 kW; Empfohlenes Baggergewicht: 30-45 t; Empfohlener Öldurchfluss: 275 l/min; Empfohlene Drehzahl: 70 U/min; Standardlochbild: LB40; Standardmeißel: 17/75/70/30 Q; Drehmoment bei 380 bar: 24500 Nm; Gewicht pro Schnittbreite: 2000 kg
  • EKT 150 - Kompatible Rotationseinheit: KRM60; Schneidtrommeldurchmesser: 720 mm (28 in); Schneidkraft: 83 kN; Schnittbreite: 880 mm; Schneidtrommellänge: 1540 mm; Max. Ölfluss: 390 l/min; Max. Betriebsdruck: 400 bar; Max. Gesteinsdruckfestigkeit: 100 MPa; Anzahl der Meißel: 44; Meißelkasten: Typ PH 32 HD; Nennleistung: 150 kW; Empfohlenes Baggergewicht: 35-50 t; Empfohlener Öldurchfluss: 330 l/min; Empfohlene Drehzahl: 65 U/min; Standard-Lochbild: LB40; Drehmoment bei 380 bar: 29800 Nm; Gewicht pro Schnittbreite: 2000 kg
  • EKT 160 - Kompatible Rotationseinheit: KRM70; Schneidtrommeldurchmesser: 720 mm (28 in); Schneidkraft: 91 kN; Schnittbreite: 880 | 1040 mm; Schneidtrommellänge: 1540 mm; Max. Ölfluss: 425 l/min; Max. Betriebsdruck: 400 bar; Max. Gesteinsdruckfestigkeit: 120 MPa; Anzahl der Meißel: 44 / 56; Meißelkasten: PH 32 HD Typ; Nennleistung: 150 kW; Empfohlenes Baggergewicht: 35-50 t; Empfohlener Öldurchfluss: 350 l/min; Empfohlene Drehzahl: 65 U/min; Standard-Lochbild: LB40; Standard-Pick: 19/75/70/30 Q; Drehmoment bei 380 bar: 32700 Nm; Gewicht pro Schnittbreite: 2000 | 2500 kg
  • EKT 220 - Kompatible Rotationseinheit: KRM80; Schneidtrommeldurchmesser: 860 mm (34 in); Schneidkraft: 138 kN; Schnittbreite: 920 | 1300 mm; Schneidtrommellänge: 1760 mm; Max. Ölfluss: 650 l/min; Max. Betriebsdruck: 400 bar; Max. Gesteinsdruckfestigkeit: 140 MPa; Anzahl der Meißel: 44 / 60; Meißelkasten: PH 38 HD Typ; Nennleistung: 220 kW; Empfohlenes Baggergewicht: 50-70 t; Empfohlener Öldurchfluss: 550 l/min; Empfohlene Drehzahl: 45 U/min; Standard-Lochbild: LB40; Standard-Pick: 25/80/80/38 C; Drehmoment bei 380 bar: 59500 Nm; Gewicht pro Schnittbreite: 3100 | 3550 kg
