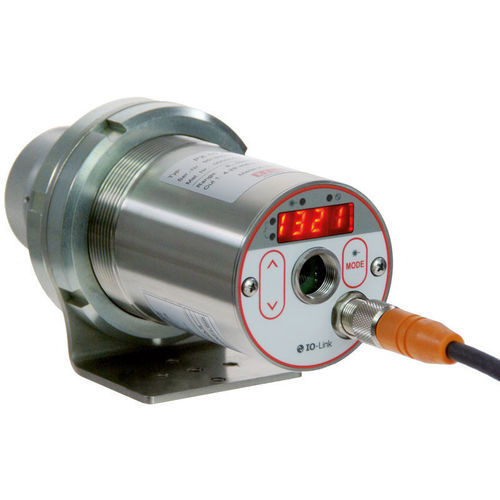

Infrarot-Temperatursensor CellaFurnace PX 46

mit Metallgehäuse4-20 mAIO-Link

Produktübersicht
Das CellaFurnace PX 46 ist ein Infrarot‑Pyrometer zur berührungslosen Temperaturmessung in Vakuum‑, Inertgas‑ und Hochtemperaturöfen bis 3200 °C. Es nutzt eine Doppeldiode sowie das Zweifarben/Quotienten‑Messverfahren mit hybrider Signalauswertung und erzielt eine Auflösung von 0,1 K im Bereich 900–3200 °C. Fokussierbare Präzisionsoptik und sehr kleine Messfleckgrößen ermöglichen Messungen durch enge Sichtöffnungen. Ausrichtungsoptionen: Durchblick‑Visier, Laser‑Pilotlicht oder integrierte Videokamera.

Besondere Merkmale

• Messbereich 900–3200 °C
• Für Messungen in Vakuum, Schutzgas‑ und Hochtemperaturöfen mit kleinen Sichtöffnungen konzipiert
• Zweifarben‑Quotientenprinzip mit hybrider Auswertung für hohe metrologische Auflösung
• Doppeldiode für Messgenauigkeit und Langzeitstabilität
• Fokussierbare Präzisionsoptik zur exakten Einstellung von Messentfernung und Fleckgröße
• Serienmäßig: Analogausgang und IO‑Link‑Schnittstelle

Produktoptionen / Eigenschaften
Messbereich: 900 - 3200 °C
Fokusentfernungen (je nach AF‑Version): 0,4 m - ∞; 0,2 - 0,4 m; 0,6 m - ∞; 1,2 m - ∞
Ausrichtungsoptionen: Durchblick‑Visier; Laser‑Pilotlicht; Video‑Kamera
Verfügbare Versionen: CellaFurnace PX 46 AF 1, AF 2, AF 3, AF 5 (Versionen können mit Visier‑Optionen kombiniert sein)

Technische Daten
Messparameter
Messbereich: 900 - 3200 °C
Sensor: Doppel‑Fotodiode
Spektralbereich: 0,9 / 1,05 µm
Einstellzeit t98: ≤ 10 ms
Messunsicherheit:
900 - 1500 °C: 0,35 % des Messwerts [°C] + 2 K
1500 - 2400 °C: 0,5 % des Messwerts [°C] + 2 K
2400 - 3200 °C: 1,0 % des Messwerts [°C]
Reproduzierbarkeit: 2 K
Temperaturbeiwert: 0,05 %/K
Auflösung Stromausgang: 0,2 K + 0,03 % der gewählten Messspanne
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Optische Varianten
Standardobjektiv PZ 20.01: Fokussierung 0,4 m - ∞ (weitere Objektive: PZ 20.03, PZ 20.06, PX 20.06 je nach AF‑Version)
Distanzverhältnisse (nach AF‑Version): AF 1 = 210:1, AF 2 = 140:1, AF 3 = 310:1, AF 5 = 430:1
Form des Messfelds: rund

Elektrische Parameter
Analogausgang: 0(4)-20 mA linear, umschaltbar, skalierbar
Belastung: ≤ 500 Ω
Schaltausgang: 2 x Open Collector 24 V DC, ≤ 150 mA
Schnittstelle: IO‑Link
Versorgung: 24 V DC +10 % / -20 %
Stromaufnahme: ≤ 175 mA (24 V DC)

Kamera
Videoausgang (Modell mit Kamera): Composite PAL, 1 Vpp, 75 Ω

Funktionen
Ausrichtungsoptionen: Durchblick‑Visier; Laser‑Pilotlicht; Kamera
Anzeige: 4‑stelliges rotes LED‑Display (Ziffernhöhe 8 mm)
Statusanzeige: 4 x LED
Bedienelemente: 3 Taster

Allgemeine Parameter
Anschluss: M12 Gewinde, 5‑polig
Umgebungstemperatur (Betrieb): 0 - 65 °C
Lagerungstemperatur: -20 - +80 °C
Zulässige Luftfeuchte: 95 % r.H. max. (nicht kondensierend)
Abmessungen: Ø 65 mm x 220 mm (max. 277 mm)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP 65 (DIN 40050)
Gewicht: ca. 0,9 kg

Einstellbare Parameter
Analogausgangs‑Skalierung (0/4 - 20 mA), Glättungsfilter, Speicherbetrieb und Haltezeit, Emissionsgrad, Transmissionsgrad, Kompensation reflektierter Umgebungsstrahlung, Umgebungstemperaturkompensation, Alarmgrenzwerte und Betriebsart, ATD‑Parameter, Simulation Strom/Temperatur, Temperatureinheit °C/°F, Messkanalauswahl, Schmutzüberwachungsschwelle. Kameramodelle: zusätzliche TBC, Weißabgleich, Messstellennummer.

Funktionen
Übertemperatur‑Signal (intern > 75 °C), Service‑Funktionen (Simulationsmodus Messwert oder Stromsignal), ATD (Automatic Temperature Detection) für diskontinuierliche Prozesse.

Lieferumfang (typisch)
Pyrometer CellaFurnace PX 46, Anschlusskabel VK 02/L AF 1 (5 m). Bei Kameraversion: Videokabel VK 02/F (5 m). Kurzbedienungsanleitung.

Software
SW 50 (IO‑Link Konfigurationssoftware).

Messfeld (Beispielwerte AF 1, Fokusabstand 400 mm)
Messentfernung — Messfeld‑Durchmesser (Beispiele):
0.00 mm — 7.50 mm
16.00 mm — 7.28 mm
32.00 mm — 7.05 mm
48.00 mm — 6.83 mm
64.00 mm — 6.60 mm
80.00 mm — 6.38 mm
… (weitere Werte im Datenblatt)

Merkmale / technische Spezifikationen

• Modell: CellaFurnace PX 46
• Messbereich: 900 - 3200 °C
• Messprinzip: Quotienten (Zweifarben) mit Monochrom‑Modi
• Spektralbereich: 0,9 / 1,05 µm
• Detektor: Doppel‑Fotodiode
• t98: ≤ 10 ms
• Analogausgang: 0(4)-20 mA (konfigurierbar)
• Schnittstelle: IO‑Link
