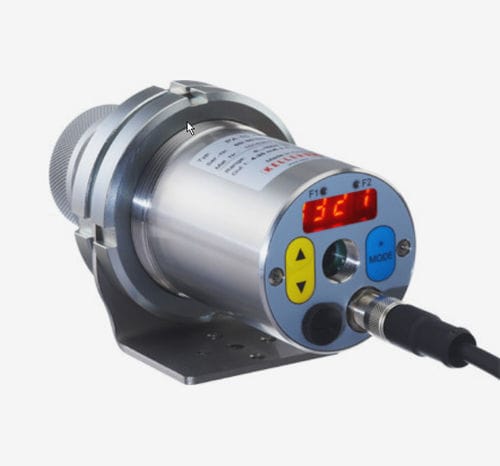

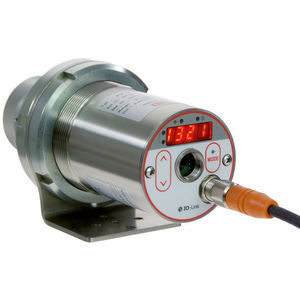

Pyrometer mit LED-Display CellaFurnace PA 46

°C°Fmit Laserpointer

Produktübersicht

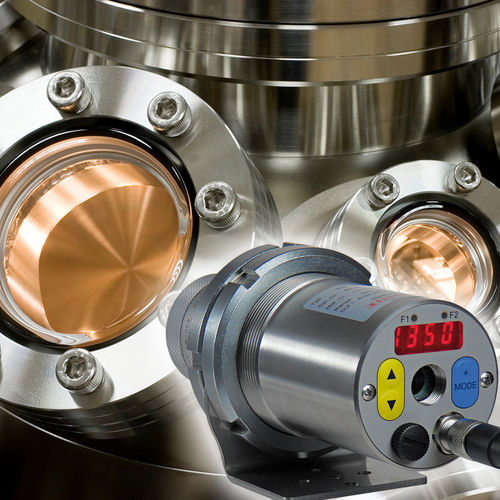

Das CellaFurnace PA 46 ist ein zweifarbiges (Quotienten‑)Pyrometer zur optischen Temperaturmessung in Vakuum‑ und Schutzgasöfen bis 3200 °C. Es bietet einen sehr großen Messbereich mit konstanter Auflösung < 0,1 K und hohe Langzeitstabilität für industrielle Produktionsprozesse. Die Ausrichtung auf die Messstelle erfolgt über Durchblickvisier, Laser‑Pilotlicht oder optionale Videokamera.

Besondere Merkmale

• Messbereich 900 bis 3200 °C
• Speziell geeignet für Messungen in Hochtemperaturöfen (Vakuum / Schutzgas)
• Quotientenmessung zur Reduzierung des Emissionsgradeinflusses
• Hybride Signalauswertung für hohe messtechnische Auflösung
• Minimale Eigenerwärmung für große Langzeitstabilität
• Fokussierbare Optik und schmales Sichtfeld für Messungen durch kleine Ofenöffnungen
• Serie: Analogausgang und USB / RS‑485 Schnittstellen

Messtechnische Parameter
Messbereich: 900 - 3200 °C
Sensor: Doppel‑Fotodiode
Spektralbereich: 0,9 / 1,05 µm
Einstellzeit t98: ≤ 10 ms
Messunsicherheit: 900–1500 °C: 0,35 % vom Messwert + 2 K; 1500–2400 °C: 0,5 % + 2 K; 2400–3200 °C: 1,0 %
Reproduzierbarkeit: 2 K
Temperaturkoeffizient: 0,05 %/K
Auflösung Stromausgang: 0,2 K + 0,03 % der gewählten Messspanne
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Optische Varianten / Objektive

• Standard PZ 20.01: Fokussierung 0,4 m - ∞
• Nah PZ 20.03: Fokussierung 0,2 m - 0,4 m
• Tele I PZ 20.06: Fokussierung 1,2 m - ∞
• Tele II PA 20.06: Fokussierung 0,6 m - ∞

Elektrische Parameter
Analogausgang: 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde: ≤ 500 Ω
Analogeingang: 0 - 10 V
Schaltausgang: 2 × Open Collector 24 V DC, ≤ 30 mA
Schalteingang: 2 × bis 24 V
Schnittstellen: USB, RS‑485
Spannungsversorgung: 24 V DC (+10 % / -20 %)
Stromaufnahme: ≤ 175 mA bei 24 V DC

Kamera / Visierhilfen
Videoausgang (mit Kamera): Composite PAL, 1 Vpp, 75 Ω
Visieroptionen: Durchblickvisier; Laser‑Pilotlicht; Videokamera (variantenabhängig)

Ausstattung / Anzeige / Bedienelemente
Display: 4‑stelliges rotes LED‑Display, Ziffernhöhe 8 mm
Statusanzeige: 2 × LED
Bedienelemente: 3 Taster

Allgemeine Parameter
Anschluss: M12 Schraubverbindung 8‑polig
Umgebungstemperatur: 0 - 65 °C
Lagertemperatur: -20 - +80 °C
Zulässige Luftfeuchte: ≤ 95 % r.H. (nicht kondensierend)
Abmessungen: Ø 65 mm × 220 mm (max. 277 mm)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP65 (DIN 40050)
Gewicht: ca. 0,9 kg

Einstellbare Parameter

• Messbereich und Messgröße
• Skalierung der analogen Ein-/Ausgänge
• Glättungsfilter und Speicherbetriebsart
• Emissionsgrad und Transmissionsgrad
• Kompensation von reflektierter Umgebungsstrahlung und Umgebungstemperatur
• Grenzwerte und Betriebsart der Alarmkontakte
• Parameter der ATD‑Funktion (optional) und Linearisierung
• Statusanzeige der LEDs und Simulationsfunktionen
• Temperatureinheit °C/°F; Messkanalauswahl
• Schwellwert der Verschmutzungsüberwachung; Kamerafunktionen (falls vorhanden)

Funktionen

• Übertemperatur‑Signal: Analogausgang > 20,5 mA bei Innen‑Temperatur > 80 °C
• Servicefunktion: Simulation eines Messwertes oder Stromsignals
• ATD (Automatic Temperature Detection) für diskontinuierliche Prozesse

Lieferumfang

• Pyrometereinheit (CellaFurnace PA)
• Anschlusskabel VK 02/A (5 m)
• Videokabel VK 02/F (5 m) für Kameraversionen
• USB‑Kabel VK 11/D (1,8 m)
• Software CellaView und Kurzanleitung

Software
CellaView

Messfeld (Beispiel)
Messentfernung 0.00 mm : Messfeld‑Durchmesser 7.50 mm
Messentfernung 16.00 mm : Messfeld‑Durchmesser 7.28 mm
Messentfernung 32.00 mm : Messfeld‑Durchmesser 7.05 mm
... bis 400.00 mm : Messfeld‑Durchmesser 1.90 mm
