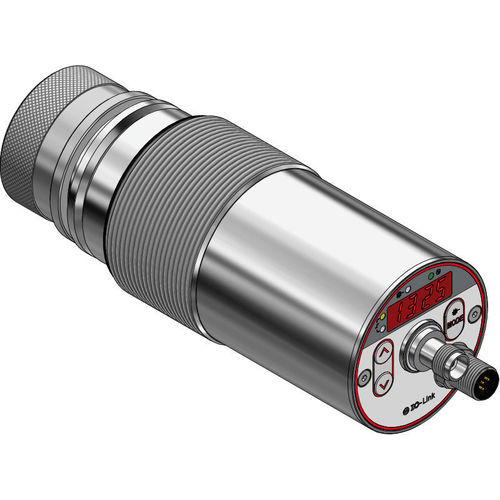

Infrarot-Temperatursensor CellaCrystal PX 45

mit MetallgehäuseIO-LinkRS-485

Artikelbeschreibung
Der CellaCrystal PX 45 ist ein optischer Two‑Colour‑Pyrometer (Quotientenverfahren) zur Temperaturmessung in Hochtemperaturöfen für die Kristallzucht bis 3200 °C. Er bietet einen großen Messbereich mit durchgehend hoher Auflösung < 0,1 K und hohe metrologische Genauigkeit durch spezielle Signalverarbeitung. Die exakte Ausrichtung erfolgt über Durch‑das‑Objektiv‑Visier, Laser‑Pilotlicht oder optional per Videokamera.

Besondere Merkmale

• Messbereich: 900 – 3200 °C
• Speziell geeignet für Kristallproduktion bei sehr hohen Prozesstemperaturen
• Hybride Signalauswertung für hohe metrologische Auflösung
• Hohe Langzeitstabilität durch minimales Eigenaufheizen
• Fokussierbare, wechselbare Optiken zur Anpassung der Messentfernung
• Schmales Sichtfeld für Messungen durch kleine Ofenöffnungen
• Standardausgänge: 0(4)-20 mA und IO‑Link (USB/RS‑485 optional)

Messparameter (Auszug)
Messprinzip: Two‑colour (Quotientenverfahren)
Messbereich: 900 - 3200 °C
Spektralbereich: 0,9 / 1,05 µm
Sensor: Doppel‑Photodiode
Ansprechzeit t98: ≤ 10 ms
Messunsicherheit: 900–1500 °C: 0,35 % des Messwerts + 2 K; 1500–2400 °C: 0,5 % + 2 K; 2400–3200 °C: 1,0 %
Wiederholbarkeit: 2 K
Auflösung: < 0,1 K (gesamt); Schnittstellenauflösung: 0,1 K; Anzeigeauflösung: 1 K

Optische Varianten
Standardobjektiv PZ 20.01: Fokus 0,4 m – ∞
Weitwinkel PZ 20.05: 0,2 m – ∞
Tele PZ 20.06: 1,2 m – ∞
Tele PA 20.06: 0,6 m – ∞
Beispieltabellen für Messfeld/Distanzen verfügbar.

Elektrische Parameter / Schnittstellen
Analogausgang: 0(4)-20 mA linear, schaltbar, skalierbar (R ≤ 500 Ω)
Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 150 mA
Schnittstelle: IO‑Link (USB/RS‑485 über Adapter/Software)
Versorgung: 24 V DC (+10 % / -20 %); Stromaufnahme ≤ 175 mA

Videokamera (Option)
Videosignal (Modelle mit Kamera): Composite PAL, 1 Vpp, 75 Ω — ermöglicht visuelle Ausrichtung und Dokumentation des Messpunktes.

Ausstattung / Bedienung

• Visieroptionen: Durch‑das‑Objektiv, Laser‑Pilotlicht, Videokamera
• Anzeige: 4 × 7‑Segment‑LED (rot), Ziffernhöhe 8 mm
• Statusanzeige: 4 × LED
• Bedienelemente: 3 Tasten

Allgemeine Daten
Anschluss: M12 Schraubanschluss, 5‑polig
Umgebungstemperatur Betrieb: 0 – 65 °C; Lagerung: -20 – +80 °C
Zulässige Luftfeuchte: 95 % RH max. (nicht kondensierend)
Abmessungen: Ø 65 mm × 220 mm (max. 277 mm)
Gehäuse: Edelstahl V2A (1.4305); Schutzart: IP65
Gewicht: ca. 0,9 kg

Einstellbare Parameter (Auszug)
Analogausgang 0/4–20 mA; Skalierung des Analogausgangs; Glättungsfilter; Speicherbetrieb und Haltezeit; Emissivität; Transmissivität; Kompensation Fremdstrahlung; Umgebungstemperaturkompensation; Schwellwerte und Betriebsarten der Alarmkontakte; ATD‑Parameter; Simulation Strom/Temperatur; Temperatureinheit °C/°F; Messkanalauswahl (two‑colour, one‑colour 1/2); Grenzwert Überwachungsverschmutzung. Bei Kameraversionen: TBC, Weißabgleich, Messpunktnummer.

Funktionen
Übertemperaturmeldung (intern > 75 °C), Servicefunktion (Simulation Messwert oder Stromsignal), ATD für diskontinuierliche Prozesse.

Lieferumfang (typisch)
Pyrometer CellaTemp PX (CellaCrystal PX 45); Anschlusskabel VK 02/L AF 1 (5 m); Videokabel VK 02/F (5 m) für Modelle mit eingebauter Kamera; Kurzanleitung.

Messfeld (Beispiele)
Messentfernung — Messfeld‑Durchmesser (Beispiele): 0.00 mm — 7.50 mm; 96.00 mm — 6.16 mm; 160.00 mm — 5.26 mm; 256.00 mm — 3.92 mm; 320.00 mm — 3.02 mm; 400.00 mm — 1.90 mm.

Technische Daten (Kurz)

• Produktname: Pyrometer CellaCrystal PX 45
• Messbereich: 900 – 3200 °C
• Auflösung: < 0,1 K (über gesamten Bereich)
• Ansprechzeit: ≤ 10 ms (t98)
• Schnittstellen: 0(4)-20 mA, IO‑Link, USB/RS‑485 (je nach Ausführung)
• Versorgung: 24 V DC (+10 % / -20 %)
• Schutzart: IP65; Gehäuse Edelstahl
