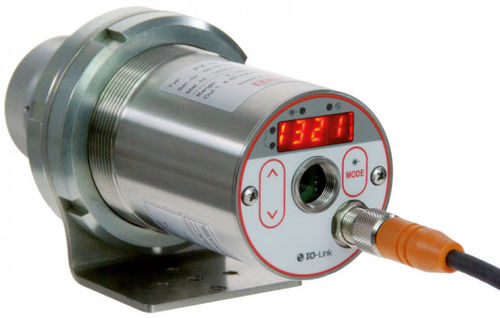

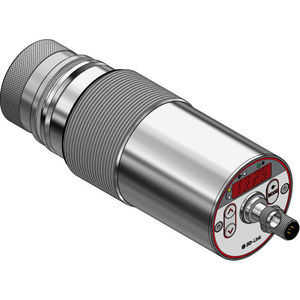

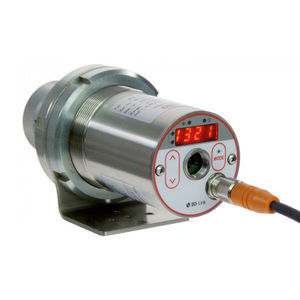

LED-Pyrometer CellaCrystal PX 64

°C°FIO-Link

Produktübersicht:
Das CellaCrystal PX 64 ist ein Infrarot-Pyrometer zur Temperaturmessung in CVD-(chemical vapour deposition)-Beschichtungsprozessen. Die spezielle Wellenlänge macht es auch für plasmaunterstützte Gasphasenabscheidung und anspruchsvolle Dünnschichtanwendungen einsetzbar.

Besondere Merkmale:

• Messbereich: 500 bis 1.400 °C
• Entwickelt für Messungen im plasmaunterstützten CVD-Prozess
• Kontinuierliches Licht-Zweifarbmessverfahren
• Keine rotierenden Filter
• Minimale Eigenaufheizung für hohe Langzeitstabilität
• Fokussierbares Objektiv zur genauen Anpassung der Messentfernung (PZ 20.03)
• Standard: IO-Link-Schnittstelle und analoger Ausgang (0(4)–20 mA)
• Optional: eingebaute Kamera und Laser-Target

Technische Daten:

• Messbereich: 500 - 1400 °C
• Fokusabstand: 0,2 - 0,4 m
• Visieroptionen: Durch-das-Objektiv-Visierung, Laser-Pilotlicht, Videokamera (Option)
• Form des Messfelds: rund
• Entfernung-Verhältnis (D:S): 75 : 1
• Objektiv: PZ 20.03 (Nahbereichsobjektiv)
• Messprinzip: Zweifarbverfahren (doppelte Photodiode)
• Spektralbereich: 1,50 / 1,90 μm
• Ansprechzeit t98: ≤ 30 ms
• Messunsicherheit: 0,75 % des Messwerts (°C), min. 4 K
• Wiederholgenauigkeit: 2 K
• Temperaturkoeffizient: 0,05 %/K
• Auflösung Stromausgang: 0,2 K + 0,03 % des eingestellten Bereichs
• Auflösung Schnittstelle: 0,1 K; Anzeigeauflösung: 1 K
• Analogausgang: 0(4) - 20 mA, linear, schaltbar, skalierbar; Widerstand ≤ 500 Ω
• Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 150 mA
• Schnittstelle: IO-Link
• Versorgung: 24 V DC ±10 %; Stromaufnahme ≤ 175 mA (24 V DC)
• Kamera (Option): Composite-PAL-Videosignal, 1 Vpp, 75 Ω
• Anzeige: 4-stellige rote LED, Ziffernhöhe 8 mm; Statusanzeige: 4 × LED; Bedienelemente: 3 Tasten
• Anschluss: M12, 5-polig
• Umgebungstemperatur: 0 - 65 °C; Lagerung: -20 - +80 °C
• Zulässige Luftfeuchte: 95 % r.F. max. (ohne Kondensation)
• Abmessungen: Ø 65 mm × 220 mm (max. 277 mm)
• Gehäuse: Edelstahl V2A (1.4305)
• Schutzklasse: IP 65 (DIN 40050)
• Gewicht: ca. 0,9 kg
• Einstellbare Parameter: Analogausgangsskala, Glättungsfilter, Speicherbetrieb und Haltezeit, Emissivität, Tranmissivität, Alarmgrenzen und -modi, ATD-Parameter, Simulation von Strom/Temperatur, Einheit °C/°F, Messkanalwahl (Zweifarb-, Einkanal 1/2), Kontaminationsüberwachungsschwelle; bei Kameramodellen zusätzlich: TBC, Weißabgleich, Messpunktwahl
• Funktionen: Übertemperaturmeldung (intern > 75 °C), Service-Funktion (Simulation Messwert oder Stromsignal), ATD (Automatische Temperaturdetektion) für diskontinuierliche Prozesse

Lieferumfang:

• Pyrometer CellaCrystal PX 64
• Anschlusskabel VK 02/L AF 1 (5 m)
• Videokabel VK 02/F (5 m) für Modelle mit eingebauter Kamera
• Kurzbedienungsanleitung

Anwendungsbereiche:

• Temperaturüberwachung und -regelung in CVD- und plasmaunterstützten Abscheideverfahren
• Dünnschicht-Beschichtungsprozesse in der industriellen Fertigung
• Forschung und Entwicklung im Bereich Beschichtungstechnologien
