Temperaturmesssystem CellaTemp PX 40-K001

Laseroptischmit Kamera

Produktübersicht
Messsystem mit Zweifarben-Pyrometer zur berührungslosen Temperaturmessung in industriellen Prozessen. Modell: CellaTemp PX 40-K001. Messbereich in mehreren Segmenten verfügbar, insgesamt 500–3000 °C.

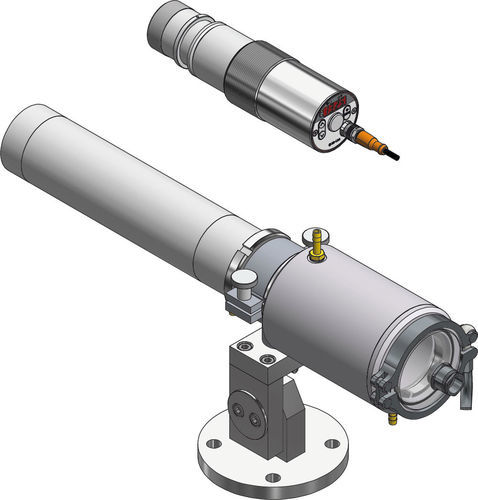

Produktzusammensetzung

• Pyrometer CellaTemp PX 40 AF 3
• Montage PA 83-010 (inkl. Kühlanschluss und Luftspülung)

Besondere Merkmale

• Zweifarben-Pyrometer mit fokussierbarer Optik im Edelstahlgehäuse
• Breitband-entspiegelte Präzisionslinse
• 1 analoger Ausgang, 2 Schaltausgänge, IO-Link Schnittstelle
• Visierhilfen: Laser-Pilotlicht; optionale eingebaute Kamera und Videoausgang (modellabhängig)
• Montageflansch mit Kühlung und Luftspülung; flexibel einstellbare Haltevorrichtung für den industriellen Einsatz

Messparameter (Zusammenfassung)
Messbereich: 500–3000 °C in wählbaren Segmenten (z. B. 500–1400, 650–1700, 750–2400, 850–3000 °C).
Sensor: Doppel-Photodiode (Zweifarben) mit optionalen Einkanal-Modi.
Spektralbereich: 0,95 / 1,05 µm.
Ansprechzeit t98: Beispielwerte je nach Bereich und Temperatur (bis ≤ 10 ms in höheren Temperatursegmenten).
Messunsicherheit: 1 % des Messwertes.
Wiederholbarkeit: 2 K. Temperaturkoeffizient: 0,05 %/K.
Auflösung: Stromausgang 0,2 K + 0,03 % des gewählten Bereichs; Schnittstelle 0,1 K; Anzeige 1 K.

Optische Varianten
Typische Objektive / Linsen (Beispiele):

• F50 PZ 20.08: 500–1400 °C, Fokus 0,3 m – ∞
• PZ 20.01 Standard: 650–1700 / 750–2400 / 850–3000 °C, 0,4 m – ∞
• PZ 20.03 Nahlinse: 0,2 m – 0,4 m
• PZ 20.05 Weitwinkel: 0,2 m – ∞
• PZ 20.06 Teleobjektiv I: 1,2 m – ∞; PA 20.06 Teleobjektiv II: 0,6 m – ∞
• PA 40.01 Makro (850–3000 °C): 0,086 m – 0,115 m

Elektrische Parameter

• Analogausgang: 0(4)–20 mA, linear, schaltbar, skalierbar; Belastung ≤ 500 Ω
• Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 150 mA
• Schnittstelle: IO-Link
• Versorgung: 24 V DC (+10 % / -20 %); Stromaufnahme ≤ 175 mA (24 V DC)

Kamera / Visierung / Anzeige / Bedienelemente

• Videoausgang (Kameramodelle): Composite PAL, 1 Vpp, 75 Ω
• Visierung: durch das Objektiv, Laser-Pilotlicht; Kamera optional
• Anzeige: 4-stellige rote LED (8 mm)
• Statusanzeige: 4 × LED; Bedienelemente: 3 Tasten

Allgemeine Parameter

• Anschluss: M12 5-polig
• Umgebungstemperatur: 0 – 65 °C; Lagerung: -20 – +80 °C
• Zulässige Luftfeuchte: ≤ 95 % r.F. (ohne Kondensation)
• Abmessungen: Ø 65 mm × 220 mm (max. 277 mm)
• Gehäuse: Edelstahl V2A (1.4305); Schutzart: IP65
• Gewicht: ca. 0,9 kg

Einstellbare Parameter (Auswahl)

• Skalierung des Analogausgangs und Einstellung 0/4–20 mA
• Glättungsfilter, Speicherbetrieb, Haltezeit
• Emissivität und Transmissionswert
• Grenzwerte und Betriebsart der Alarmkontakte
• ATD-Parameter (Automatic Temperature Detection)
• Simulation von Strom und Temperatur; Einheit °C / °F
• Messkanäle: Zweifarben, Einkanal 1, Einkanal 2
• Kontaminationsüberwachungsschwelle
• Kameramodelle: TBC-Funktion, Weißabgleich, Messpunktnummer

Funktionen & Lieferumfang (Zusammenfassung)

• Übertemperaturmeldung (Anzeige bei interner Temperatur > 75 °C)
• Service-Funktion: Simulation eines Messwerts oder eines Stromsignals
• ATD-Funktion für diskontinuierliche Prozesse
• Lieferumfang: Pyrometer CellaTemp PX, Anschlusskabel VK 02/L AF 1 (5 m), Videokabel VK 02/F (5 m) für Kameramodelle, Kurzanleitung

Messfeld (Beispiele)
Version: CellaTemp PX 40-K001.
Beispiel-Messbereich angegeben: 650–1700 °C (abhängig vom Segment).
Fokusentfernung Beispiel: 1,2 m – ∞ mit Teleobjektiv PZ 20.06.
Abstandsverhältnis: 120 : 1. Form des Messfeldes: rund. Typisches Objektiv: PZ 20.06.

Technische Daten

• Modell / Version: CellaTemp PX 40-K001
• Messbereich (Segmente): 500–3000 °C (segmentabhängig)
• Messprinzip: Zweifarben (mit Einkanal-Optionen)
• Spektralbereich: 0,95 / 1,05 µm
• Abstandsverhältnis: 120 : 1
• Typisches Objektiv: Teleobjektiv PZ 20.06 (1,2 m – ∞)
• Ansprechzeit: ≤ 10 ms (abhängig von Bereich/Temperatur)
• Messunsicherheit: 1 % des Messwertes
• Analogausgang: 0(4)–20 mA; Schaltausgänge: 2 × Open Collector 24 V DC
• Schnittstelle: IO-Link; Versorgung: 24 V DC
• Schutzart: IP65; Gehäuse: Edelstahl V2A
• Abmessungen / Gewicht: Ø 65 mm × 220 mm (max. 277 mm) / ca. 0,9 kg
