Druckmesssystem CellaTemp PA 40-K029

TemperaturDurchflussLaser

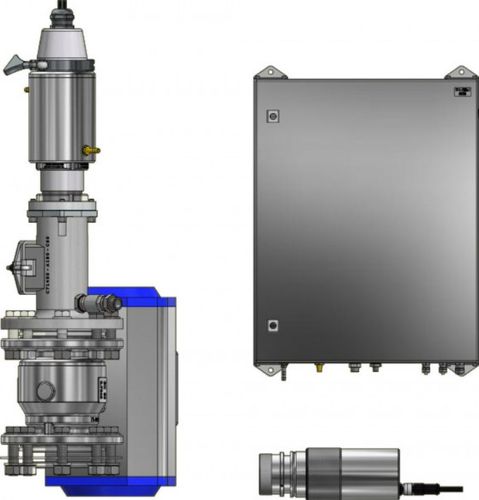

Messsystem bestehend aus:

• Pyrometer CellaTemp PA 40 AF 1
• Montage SK 824

Besondere Merkmale:

• Quotienten-Pyrometer mit fokussierbarer Optik im Edelstahlgehäuse
• Breitband-entspiegelte Präzisionslinse
• 2 Analogausgänge, 2 Schaltausgänge, USB- und RS-485-Schnittstelle
• Visierhilfe: Duchblick-Visierung
• Montagearmatur mit Kühlanschluss und Luftspülung für den industriellen Einsatz
• Pneumatisches und mechanisches Kugelventil
• Schaltschrank mit Steuerung für das pneumatische Kugelventil
• Durchflusswächter, Druckregler und Anschlüsse für Druckluft und Netzspannung

Lieferumfang:

• Pyrometer CellaTemp PA
• Anschlusskabel VK 02/A (5 m)
• Videokabel VK 02/F (5 m) für Modell mit eingebauter Kamera
• USB-Kabel VK 11/D (1,8 m)
• Software CellaView
• Kurzanleitung

Mess-/optische Daten (Kurzfassung):
Messbereich: 500 - 3000 °C (in mehreren Segmenten)
Spektralbereich: 0,95 / 1,05 µm
Messprinzip: Zweifarbig (Quotientenverfahren)
Sensor: Doppel-Photodiode
Entfernungs-Verhältnis: 80 : 1
Form des Messfeldes: rund
Objektiv (Standard): PZ 20.01 (Fokus 0,4 m - ∞)
Verfügbare Objektive (Kurzfassung): Nahlinse PZ 20.03 (0,2 m - 0,4 m), Weitwinkel PZ 20.05 (0,2 m - ∞), Tele PZ 20.06 (1,2 m - ∞) und PA 20.06 (0,6 m - ∞); für höchste Bereiche Makroobjektiv PA 40.01 (0,086 m - 0,115 m), Objektiv F50 PZ 20.08 (für 500 - 1400 °C) etc.
Fokusentfernung: 0,4 m - ∞ (Standardobjektiv)

Ansprechzeiten und Genauigkeit:
Ansprechzeit t98 nach Messbereich:
- 500 - 1400 °C: ≤ 10 ms (T > 650 °C)
- 650 - 1700 °C: ≤ 20 ms (T > 650 °C) und ≤ 10 ms (T > 750 °C)
- 750 - 2400 °C: ≤ 10 ms (T > 950 °C)
- 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Messunsicherheit: 1 % des Temperaturwerts [°C]
Wiederholbarkeit: 2 K
Temperaturkoeffizient: 0,05 %/K
Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Bereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Elektrische Daten / Schnittstellen:
Analoger Ausgang: 0(4) - 20 mA linear, umschaltbar, skalierbar
Widerstand: ≤ 500 Ω
Analogeingang: 0 - 10 V
Schaltausgang: 2 x Open Collector 24 V DC, ≤ 30 mA
Schalteingang: 2 x bis 24 V
Schnittstellen: USB und RS 485
Stromversorgung: 24 V DC +10 % / -20 %
Stromaufnahme: ≤ 175 mA bei 24 V DC

Kamera / Visierung / Anzeige:
Visieroptionen: Durchblick-Visierung, Laser-Pilotlicht, Kamera (Modellvarianten)
Videoausgang (Kameramodell): Composite PAL, 1 Vpp, 75 Ω
Anzeige: 4-stellige rote LED-Anzeige, Ziffernhöhe 8 mm
Statusanzeige: 2 x LED
Bedienelemente: 3 Tasten

Allgemeine Parameter:
Anschluss: M12 Gewinde 8-poliger Stecker
Umgebungstemperatur (Betrieb): 0 - 65 °C
Lagerungstemperatur: -20 - +80 °C
Zulässige Luftfeuchte: 95 % r.F. max. (ohne Kondensation)
Abmessungen: Ø 65 mm x 220 mm (max. 277 mm)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP 65 (nach DIN 40050)
Gewicht: ca. 0,9 kg

Funktionen / einstellbare Parameter (Übersicht):
Übertemperaturmeldung (bei interner Temperatur > 80 °C zeigt der Analogausgang > 20,5 mA); Simulation von Messwert oder Stromsignal; ATD-Funktion (Automatische Temperaturerkennung); Glättungsfilter; Emissionsgrad-/Transmissions-Einstellungen; Kompensation reflektierter Umgebungsstrahlung; Alarmkontakt-Grenzen und -Modi; Linearisierung; Messkanäle (Zweifarbig, Einfarbig 1 und 2); Verschmutzungsüberwachungsschwelle; TBC und Weißabgleich für Kameramodelle.

Version / Artikelinformation:
Version: CellaTemp PA 40-K029
Beispiel Messbereich (typische Konfiguration): 650 - 1700 °C
Artikel-Nr.: 1112417

Technische Daten:

• Produkt: Messsystem PA 40-K029 (CellaTemp PA 40 AF 1 + Montage SK 824)
• Messprinzip: Zweifarbig (Doppelwellenlänge)
• Messbereich: 500 - 3000 °C (segmentiert)
• Spektralbereich: 0,95 / 1,05 µm
• Entfernungsverhältnis: 80 : 1
• Standardobjektiv: PZ 20.01 (Fokus 0,4 m - ∞)
• Analoge Ausgänge: 0(4) - 20 mA (2 Kanäle)
• Schaltausgänge: 2 x Open Collector 24 V DC
• Schnittstellen: USB, RS 485
• Stromversorgung: 24 V DC (+10 % / -20 %)
• Gehäuse: Edelstahl V2A (1.4305), Schutzart IP65
• Abmessungen: Ø 65 mm x 220 mm (max. 277 mm); Gewicht ≈ 0,9 kg
• Enthaltene Software: CellaView
