Druckmesssystem CellaTemp PA 40-K016

TemperaturDurchflussLaser

Artikelbeschreibung

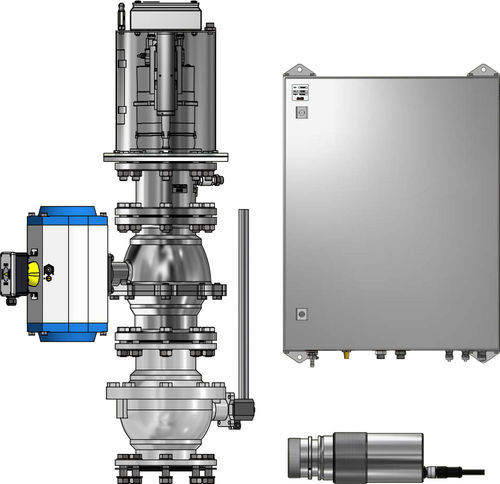

• Komplettes Messsystem bestehend aus: Pyrometer CellaTemp PA 40 AF 1; Montage SK 803.

Besondere Merkmale

• Quotienten-Pyrometer mit fokussierbarer Optik im Edelstahlgehäuse
• Breitbandentspiegelte Präzisionslinse
• 2 Analogausgänge, 2 Schaltausgänge, USB- und RS-485-Schnittstelle
• Visierhilfe: Durch-die-Linse-Visierung
• Montagearmatur mit Kühlanschluss und Blasvorsatz für den industriellen Einsatz
• Pneumatisches und mechanisches Kugelventil
• Schaltschrank mit Steuerung für das pneumatische Kugelventil
• Durchflusswächter und Druckregler sowie Anschlüsse für Luft und Netzspannung

Messparameter
Messbereich: 500 - 3000 °C in mehreren Segmenten
Sensor: Doppelte Photodiode
Spektralbereich: 0,95 / 1,05 µm
Ansprechzeit t98: mehrere Werte je nach Messsegment (Beispiele): 500 - 1400 °C: ≤ 10 ms (T > 650 °C); 650 - 1700 °C: ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C); 750 - 2400 °C: ≤ 10 ms (T > 950 °C); 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Messerunsicherheit: 1 % des Temperaturwertes [°C]
Wiederholbarkeit: 2 K
Temperaturkoeffizient: 0,05 %/K
Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Bereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Optische Varianten
Objektive und Fokussierung (Beispiele): 500 - 1400 °C: Objektiv F50 PZ 20.08 Fokussierung 0,3 m - ∞; 650 - 1700 °C, 750 - 2400 °C und 850 - 3000 °C: Standardobjektiv PZ 20.01 Fokussierung 0,4 m - ∞; Nahlinse PZ 20.03 Fokussierung 0,2 m - 0,4 m; Weitwinkel PZ 20.05 Fokussierung 0,2 m - ∞; Teleobjektiv I PZ 20.06 Fokussierung 1,2 m - ∞; Teleobjektiv II PA 20.06 Fokussierung 0,6 m - ∞; zusätzlich für 850 - 3000 °C: Makro PA 40.01 Fokussierung 0,086 m - 0,115 m

Optische / geometrische Daten
Fokusdistanz: 0,4 m - ∞ (Standardobjektiv PZ 20.01)
Abstandsverhältnis: 80 : 1
Form des Messfeldes: rund
Objektiv: PZ 20.01
Messprinzip: Zweifarben
Visiermöglichkeit: Durch-die-Linse-Visierung

Elektrische Parameter
Analogausgang: 0(4) - 20 mA linear, schaltbar, skalierbar
Widerstand: ≤ 500 Ω
Analogeingang: 0 - 10 V
Schaltausgang: 2 x Open Collector 24 V DC, ≤ 30 mA
Schalteeingang: 2 x bis 24 V
Schnittstellen: USB und RS 485
Stromversorgung: 24 V DC +10 % / -20 %
Stromaufnahme: ≤ 175 mA bei 24 V DC
Anschluss: M12-Gewinde 8-polig

Kamera / Visierung / Anzeige
Videoausgang (bei Modellen mit Kamera): Composite PAL, 1 Vpp, 75 Ω
Visieroptionen: Durch-die-Linse-Visierung, Laser-Pilotlicht, Kamera (modelabhängig)
Anzeige: 4-stelliges rotes LED-Display, Ziffernhöhe 8 mm
Statusanzeige: 2 x LED
Bedienelemente: 3 Tasten

Funktionen & Merkmale
Übertemperatur-Signal: Überschreitet die Innentemperatur 80 °C, zeigt der Analogausgang einen Wert > 20,5 mA an
Service-Funktion: Simulation eines Messwertes oder eines Stromsignals
ATD-Funktion: Automatische Temperaturdetektion bei diskontinuierlichen Prozessen
Weitere Funktionen: Linearisierung, Verschmutzungsüberwachungsschwelle, Simulation Strom/Temperatur, wählbare Messkanäle (Zweifarben, Einkanal 1, Einkanal 2), Temperatureinheit °C/°F

Allgemeine Parameter
Umgebungstemperatur: 0 - 65 °C
Lagerungstemperatur: -20 - +80 °C
Zulässige Luftfeuchtigkeit: 95 % r.F. max. (nicht kondensierend)
Abmessungen: Ø 65 mm x 220 mm (max. 277 mm)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP 65 nach DIN 40050
Gewicht: ca. 0,9 kg

Einstellbare Parameter (Auswahl)
Messbereich; Messgröße und Skala der analogen Ein-/Ausgänge; Glättungsfilter; Speichermodus; Haltezeit des Speichers; Emissionsgrad; Transmissivität; Kompensation reflektierter Umgebungsstrahlung; Alarmkontaktgrenzen und -modus; ATD-Parameter (optional); Linearisierung; LED-Statusanzeige; Simulation von Strom und Temperatur; TBC-Funktion und Weißabgleich für Kameramodelle

Lieferumfang
Pyrometer CellaTemp PA; Anschlusskabel VK 02/A (5 m); Videokabel VK 02/F (5 m) für Modelle mit integrierter Kamera; USB-Kabel VK 11/D (1,8 m); Software CellaView; Kurzanleitung

Software
CellaView

Technische Daten

• Modell / Version: CellaTemp PA 40-K016
• Messbereich (Hauptsegmente): 500 - 3000 °C (mehrere wählbare Segmente)
• Messprinzip: Zweifarben (Quotient) mit Option für Einkanal-Modi
• Spektralbereich: 0,95 / 1,05 µm
• Distanzverhältnis: 80:1; Messfeldform: rund; z.B. Messfeld-Durchmesser bei 400 mm: 5,00 mm
• Typische Ansprechzeiten: bis ≤ 10 ms, abhängig von Bereich und Temperatur
• Genauigkeit: 1 % des Messwerts; Wiederholbarkeit 2 K
• Ausgänge / Schnittstellen: 2 Analogausgänge, 2 Schaltausgänge, USB, RS 485
• Versorgung: 24 V DC (+10 % / -20 %), Strom ≤ 175 mA
• Gehäuse / Schutz: Edelstahl V2A (1.4305), IP65
• Betriebstemperatur: 0 - 65 °C; Lagerung: -20 - +80 °C
• Abmessungen / Gewicht: Ø 65 mm x 220 mm (max. 277 mm) / ca. 0,9 kg
• Lieferumfang: CellaTemp PA, Kabel (Anschluss, Video, USB), Software CellaView, Bedienungsanleitung
