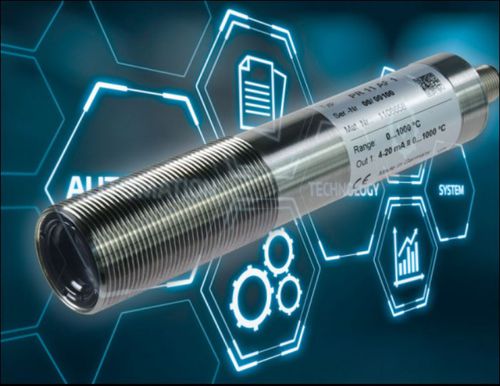

Pyrometer ohne Anzeige CellaTemp® PR 21

°Cmit AnalogausgangIP65

Produktübersicht
Das CellaTemp® PR 21 ist ein Infrarot-Temperaturfühler für schnelle, berührungslose und verschleißfreie Temperaturmessungen aus sicherer Entfernung im Bereich 250 bis 1600 °C.

Besondere Merkmale

• Kompaktes Edelstahlgehäuse, Schutzart IP65 (Ø 30 x 210 mm)
• Feldbusunabhängige IO‑Link-Schnittstelle und Analogausgang 0/4–20 mA
• Hohe optische Auflösung und Messgenauigkeit durch breitbandige, entspiegelte Präzisionslinsen
• Sehr kurze Ansprechzeit (≤ 2 ms bei T > 600 °C)
• Universell konfigurierbarer Schaltausgang (Open Collector)
• Einfache Montage über M30-Zentralgewinde

Eigenschaften / Version

• Messbereich: 250 - 1600 °C
• Standard-Fokussierabstand: 1,5 m (typische Zielgröße 10 mm)
• Beispielversion: CellaTemp PR 21 AF 1 (Zielgröße 10 mm, Fokussierabstand 1,5 m)

Messfeld (Beispiele)
Die Zielgröße hängt vom Messabstand ab. Beispiele: 0 mm → 11,50 mm; 300 mm → 11,20 mm; 1500 mm → 10,00 mm.

Technische Daten
Messparameter

• Messbereich: 250 - 1600 °C
• Sensor: Photodiode
• Spektraler Bereich: 1,0 - 1,7 µm
• Ansprechzeit (t90): ≤ 2 ms (T > 600 °C)
• Messunsicherheit: 0,3 % des Messwerts + 2,5 K
• Wiederholbarkeit: 1 K
• Schnittstellenauflösung: 0,1 K

Elektrische Parameter

• Analogausgang: 0(4) - 20 mA, linear, schaltbar, skalierbar
• Lastwiderstand: ≤ 500 Ω
• Schaltausgang: Open Collector 24 V DC, ≤ 150 mA
• Testeingang: 10 - 34 V DC (nach IEC 61131-2)
• Schnittstelle: IO‑Link
• Versorgung: 24 V DC (+10 % / -20 %)
• Stromaufnahme: ≤ 50 mA (24 V DC)

Allgemeine Parameter

• Anschluss: M12 Schraubverbinder, 4-polig (A-coded)
• Umgebungstemperatur: 0 - 65 °C
• Lagerungstemperatur: -20 - +80 °C
• Zulässige Luftfeuchte: ≤ 95 % r.F. (ohne Kondensation)
• Gehäuse: Edelstahl V2A (1.4305), Schutzart: IP65
• Abmessungen: Ø 30 x 210 mm (ohne Stecker); Gewicht: ca. 0,4 kg

Verstellbare Parameter

• Skalierung und Konfiguration des Analogausgangs
• Emissionsgrad-Einstellung
• Dämpfungszeitkonstante
• Haltezeit für Maximalwertspeicher
• Betriebsart und Schaltpunkt-Einstellung
• Temperatureinheit °C/°F
• Temperatursimulation und Rücksetzen auf Werkseinstellungen

Funktionen

• Überschrittener Temperaturwert-Signal
• Meldung von Fehlercodes/Ereignissen über die digitale Schnittstelle
• Service-Funktion: Simulation eines Messwerts
• Verpolungsschutz für Versorgung, Analogausgang und Schaltausgang

Lieferumfang

• Infrarot-Thermometer CellaTemp PR 21
• Kurzbedienungsanleitung
• 2 Befestigungsmuttern

Technische Spezifikationen

• Marke: Keller
• Modell: CellaTemp® PR 21
• Messbereich: 250 - 1600 °C
• Spektralbereich: 1,0 - 1,7 µm
• Ansprechzeit (t90): ≤ 2 ms (T > 600 °C)
• Genauigkeit: 0,3 % des Messwerts + 2,5 K
• Schnittstelle: IO‑Link (feldbusunabhängig)
• Analogausgang: 0(4)-20 mA
• Schaltausgang: Open Collector 24 V DC, ≤ 150 mA
• Versorgung: 24 V DC (+10 % / -20 %)
• Anschluss: M12, 4-polig
• Gehäuse: Edelstahl V2A (1.4305), IP65
• Abmessungen: Ø 30 x 210 mm (ohne Stecker)
• Gewicht: ca. 0,4 kg
• Typische Zielgröße (Beispiel): 10 mm bei 1,5 m Fokus
