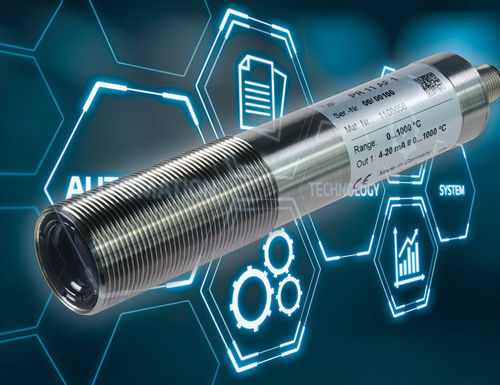

Pyrometer ohne Anzeige CellaTemp® PR 18

°CKIO-Link

Produktbeschreibung
Das CellaTemp® PR 18 verfügt über eine speziell widerstandsfähige Linse, die den Einsatz auch unter extremen Umgebungsbedingungen wie in Asphalt- und Betonmischanlagen ermöglicht, ohne dass die Linse durch aggressive Dämpfe oder Stäube beschädigt wird. Kompaktes Pyrometer ohne Anzeige, mit Analog- und IO-Link-Ausgängen zur einfachen Integration in SPS- und feldbusunabhängige Systeme.

Besondere Merkmale:

• Kompaktes Infrarot-Thermometer
• Standardisierte, SPS- und feldbusunabhängige IO-Link-Schnittstelle
• Analoger Ausgang 0/4 - 20 mA
• Große Messbereiche mit hoher Temperaturauflösung
• Hohe optische Auflösung und Messgenauigkeit durch breitbandige, antireflektierende Präzisionslinsen
• Universell konfigurierbarer Schaltausgang
• Einfacher Einbau über M30-Zentralgewinde

Messparameter
Messbereich: 0 - 500 °C
Sensor: Thermopile
Spektralbereich: 8 - 14 µm
Ansprechzeit t90: ≤ 60 ms
Messunsicherheit: 0,75 % des Temperaturwertes [°C] plus 2,0 K
Wiederholbarkeit: 1 K
Temperaturkoeffizient: 0,1 K/K (T < 250 °C); 0,04 %/K (T > 250 °C)
Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Bereichs
Auflösung Schnittstelle: 0,1 K

Elektrische Daten
Analoger Ausgang: 0(4) - 20 mA linear, schaltbar, skalierbar
Widerstand: ≤ 500 Ω
Schaltausgang: Open Collector 24 V DC, ≤ 150 mA
Testeingang: 10 - 34 V DC (nach IEC 61131-2)
Schnittstelle: IO-Link
Versorgung: 24 V DC +10 % / -20 %
Stromaufnahme: ≤ 50 mA bei 24 V DC

Allgemeine Daten
Anschluss: M12-Schraubanschluss 4-polig (A-codiert)
Umgebungstemperatur: 0 - 65 °C
Lagertemperatur: -20 - +80 °C
Zulässige Luftfeuchte: 95 % r.H. max. (ohne Kondensation)
Abmessungen: Ø 30 x 185 mm (ohne Stecker)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP 65 nach DIN 40050
Gewicht: ca. 0,4 kg

Einstellbare Parameter

• Analoger Ausgang 0/4 - 20 mA; Skalierung des Analogausgangs
• Emissionsgrad
• Dämpfungszeitkonstante
• Haltezeit der Maximalwertspeicherung
• Betriebsart und Schaltpunkte des Schaltausgangs
• Zurücksetzen auf Werkseinstellungen
• Temperatureinheit °C/°F
• Temperatursimulation

Funktionen
Übertemperatur-Signal; Fehler-/Ereignismeldung über digitale Schnittstelle; Service-Funktion: Simulation eines Messwerts; Verpolungsschutz für Versorgung, Analogausgang und Schaltausgang

Lieferumfang
Infrarot-Thermometer CellaTemp PR; Kurzanleitung; 2 Befestigungsmuttern

Version / Typische Eigenschaften
Version: CellaTemp PR 18 AF 1
Messbereich (AF 1): 0 - 500 °C
Zielgröße: 11 mm
Fokusabstand (AF 1): 0,3 m
Form des Messfelds: rund
Messprinzip: einkolor

Messfeldtabelle (Messabstand | Messfelddurchmesser)
0.00 mm | 16.50 mm
12.00 mm | 16.28 mm
24.00 mm | 16.06 mm
36.00 mm | 15.84 mm
48.00 mm | 15.62 mm
60.00 mm | 15.40 mm
72.00 mm | 15.18 mm
84.00 mm | 14.96 mm
96.00 mm | 14.74 mm
108.00 mm | 14.52 mm
120.00 mm | 14.30 mm
132.00 mm | 14.08 mm
144.00 mm | 13.86 mm
156.00 mm | 13.64 mm
168.00 mm | 13.42 mm
180.00 mm | 13.20 mm
192.00 mm | 12.98 mm
204.00 mm | 12.76 mm
216.00 mm | 12.54 mm
228.00 mm | 12.32 mm
240.00 mm | 12.10 mm
252.00 mm | 11.88 mm
264.00 mm | 11.66 mm
276.00 mm | 11.44 mm
288.00 mm | 11.22 mm
300.00 mm | 11.00 mm

Eigenschaften / technische Daten

• Modell: CellaTemp PR 18 (PR-Serie)
• Marke: Keller
• Messbereich: 0 - 500 °C
• Spektralbereich: 8 - 14 µm
• Optische Zielgröße (bei 300 mm): 11,00 mm
• Ansprechzeit: ≤ 60 ms
• Schnittstelle: IO-Link + analog 0/4 - 20 mA
• Schaltausgang: Open Collector 24 V DC, ≤ 150 mA
• Versorgung: 24 V DC (+10 % / -20 %) / ≤ 50 mA
• Gehäuse: Edelstahl V2A (Ø 30 x 185 mm)
• Schutzart: IP65
• Gewicht: ca. 0,4 kg
• Lieferumfang: Pyrometer, Kurzanleitung, 2 Befestigungsmuttern
