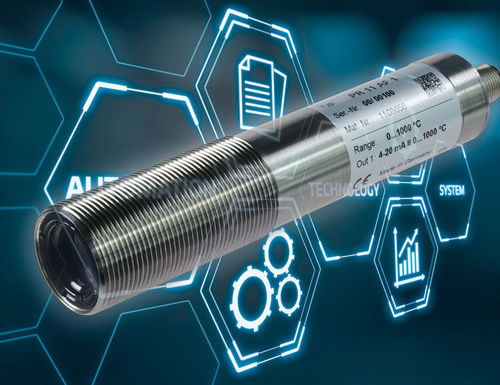

Pyrometer ohne Anzeige CellaTemp® PR 11

°CIO-Linkmit Analogausgang

Produktbeschreibung:
Das CellaTemp® PR 11 ist ein smartes Infrarot-Thermometer zur schnellen, berührungslosen und verschleißfreien Temperaturmessung aus sicherer Entfernung im Temperaturbereich zwischen 0 bis 1000 °C.

Sondermerkmale:

• Kompaktes Infrarot-Pyrometer mit Edelstahlgehäuse
• Standardisierte, feldbusunabhängige IO-Link-Schnittstelle
• Analoge Ausgabe 0/4 - 20 mA (linear, schaltbar, skalierbar)
• Große Messbereiche mit hoher Temperaturauflösung
• Hohe optische Auflösung und Messgenauigkeit durch breitbandige, antireflex-beschichtete Präzisionslinsen
• Universell konfigurierbarer Schaltausgang
• Einfache Montage über M30 Mittelgewinde

Eigenschaften / Version (ausgewählt):
CellaTemp® PR 11 AF 1 — Messbereich: 0 - 1000 °C — Zielgröße: 11 mm — Fokusdistanz: 0,3 m — Form des Messfeldes: rund — Messprinzip: einkanalig

Messparameter (Auszug):
Messbereich: 0 - 1000 °C
Sensor: Thermopile
Spektralbereich: 8 - 14 µm
Ansprechzeit t90: ≤ 60 ms
Messunsicherheit: 0,75 % des Messwertes [°C] + 2,0 K
Wiederholgenauigkeit: 1 K
Temperaturkoeffizient: 0,1 K/K (T < 250 °C); 0,04 %/K (T > 250 °C)
Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Bereichs
Auflösung Schnittstelle: 0,1 K

Elektrische Parameter (Auszug):
Analoge Ausgabe: 0(4) - 20 mA linear, schaltbar, skalierbar
Widerstand: ≤ 500 Ω
Schaltausgang: Open Collector 24 V DC, ≤ 150 mA
Testeingang: 10 - 34 V DC (nach IEC 61131-2)
Schnittstelle: IO-Link
Versorgung: 24 V DC +10 % / -20 %
Stromaufnahme: ≤ 50 mA bei 24 V DC

Allgemeine Parameter (Auszug):
Anschluss: M12 Schraubstecker, 4-polig (A-codiert)
Umgebungstemperatur: 0 - 65 °C
Lagerungstemperatur: -20 - +80 °C
Zulässige Luftfeuchtigkeit: max. 95 % r.F. (nicht kondensierend)
Maße: Ø 30 x 185 mm (ohne Stecker)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP 65 (nach DIN 40050)
Gewicht: ca. 0,4 kg

Einstellbare Parameter (Übersicht):

• Analogausgang 0/4 - 20 mA (Skalierung)
• Emissionsgrad
• Dämpfungszeitkonstante
• Haltezeit des Maximalwertspeichers
• Betriebsart und Schaltpunkte des Schaltkontakts
• Zurücksetzen auf Werkseinstellungen
• Temperatureinheit °C/°F
• Temperatursimulation (Servicefunktion)

Funktionen (ausgewählt):

• Übertemperatursignal und Fehler-/Ereignismeldung über die digitale Schnittstelle
• Simulation eines Messwertes für Servicezwecke
• Verpolungsschutz für Versorgung, Analogausgang und Schaltausgang

Lieferumfang:
Infrarot-Thermometer CellaTemp® PR; Kurzanleitung; 2 Fixiermuttern

Messfeldtabelle (ausgewählte Zeilen für PR 11 AF 1):
Messabstand 0,00 mm — Messfeld-Ø 16,50 mm
Messabstand 12,00 mm — Messfeld-Ø 16,28 mm
Messabstand 24,00 mm — Messfeld-Ø 16,06 mm
Messabstand 36,00 mm — Messfeld-Ø 15,84 mm
Messabstand 48,00 mm — Messfeld-Ø 15,62 mm
Messabstand 60,00 mm — Messfeld-Ø 15,40 mm
Messabstand 300,00 mm — Messfeld-Ø 11,00 mm

Technische Daten:

• Modell: CellaTemp® PR 11 (Version AF 1 dargestellt)
• Messbereich: 0 - 1000 °C
• Zielgröße (ausgewählt): 11 mm (bei 300 mm Messabstand)
• Spektralbereich: 8 - 14 µm
• Sensortyp: Thermopile
• Ansprechzeit (t90): ≤ 60 ms
• Messunsicherheit: 0,75 % des Messwertes + 2,0 K
• Wiederholgenauigkeit: 1 K
• Schnittstelle: IO-Link
• Analogausgang: 0/4 - 20 mA (linear, schaltbar, skalierbar)
• Schaltausgang: Open Collector 24 V DC, ≤ 150 mA
• Versorgung: 24 V DC +10 % / -20 %
• Anschluss: M12 Schraubstecker 4-polig (A-codiert)
• Umgebungstemperaturbereich: 0 - 65 °C
• Lagerungstemperatur: -20 - +80 °C
• Schutzart: IP 65
• Gehäuse: Edelstahl V2A (1.4305)
• Maße: Ø 30 x 185 mm (ohne Stecker)
• Gewicht: ca. 0,4 kg
• Lieferumfang: Infrarot-Thermometer, Kurzanleitung, 2 Fixiermuttern
