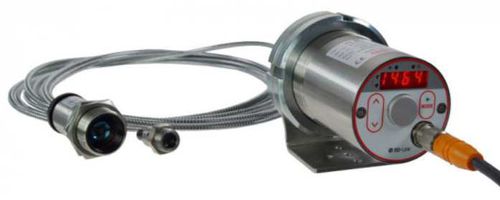

Glasfaser-Pyrometer CellaTemp® PX 41

mit LED-Display°Cmit Analogausgang

Produktübersicht
Das CellaTemp® PX 41 ist ein digitales Quotienten‑Pyrometer mit Lichtleiter zur berührungslosen Temperaturmessung von 700 bis 3000 °C. Das Gerät verfügt über einen separaten optischen Messkopf, der über Lichtleiter mit der Elektronik verbunden ist. Lichtleiter und Messkopf sind unempfindlich gegenüber elektromagnetischen Störfeldern und können in Umgebungstemperaturen bis 250 °C ohne Kühlung betrieben werden, wodurch der Einsatz in beengten oder rauen Industrieumgebungen möglich ist.

Besondere Merkmale

• Messbereich: 700–3000 °C (wählbare Segmente)
• IO‑Link Schnittstelle für Konfiguration und Diagnose
• Austauschbare, fokussierbare Objektive zur exakten Distanzanpassung
• Breitbandige, antireflexbeschichtete Präzisionsoptiken
• LED‑Anzeige gut ablesbar aus größerer Entfernung
• 1 analoger Ausgang und 2 Schaltausgänge
• ATD (Automatische Temperaturerkennung) und Verschmutzungsüberwachung
• Messkopf und Lichtleiter hitzebeständig bis 250 °C

Optionen und Varianten

• Optische Versionen: AF 11, AF 21, AF 22, AF 111, AF 121, AF 122, AF 211, AF 221, AF 222 — verschiedene Messbereiche und Fokusdistanzen
• Beispiele Fokusdistanzen: PZ 41.18 (M16) 0,033–0,045 m; PA 41.01 (M30) 0,2 m–∞; PA 41.05 (M16) 0,12 m–∞
• Visiermöglichkeit: Laser‑Pilotlicht
• Lichtleiterkabel und Messkopf separat zu bestellen

Technische Daten — Messparameter

• Messprinzip: Quotienten/zweifarbig
• Spektralbereich: 0,95 / 1,05 µm
• Ansprechzeit (t98): ≤ 20 ms (abhängig von Bereich und Einstellungen)
• Messunsicherheit: 1,5 % des Messwerts
• Wiederholbarkeit: 3 K
• Auflösung: Anzeige 1 K; Schnittstelle 0,1 K; Analogausgang 0,2 K + 0,03 % des Bereichs

Optik und Mechanik

• Fokussierbare, austauschbare Linsen zur exakten Anpassung der Messdistanz
• Breitbandige antireflexbeschichtete Präzisionslinsen zur Reduktion von Reflexionen
• Gehäuse: Edelstahl V2A (1.4305), Messkopfgröße je nach Variante
• Schutzart: IP65

Elektrik und Schnittstellen

• Analogausgang: 0(4)–20 mA, linear, umschaltbar und skalierbar
• Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 150 mA
• Schnittstelle: IO‑Link
• Versorgung: 24 V DC (+10 % / −20 %), Strom ≤ 175 mA
• Anschluss: M12 5‑polig

Einstellbare Parameter & Funktionen

• Emissionsgrad, Transmissivität, Analogskalierung, Glättungsfilter
• Alarmgrenzen und Modi, ATD‑Parameter, Verschmutzungsgrenzwert
• Messkanalauswahl: Quotient, Einfarbig 1, Einfarbig 2
• Diagnosefunktionen: Teststromausgang, Übertemperaturmeldung, Simulationsfunktionen

Allgemeine Parameter & Betriebsbedingungen

• Elektronik Umgebungstemperatur: 0–65 °C
• Messkopf Umgebungstemperatur: bis 250 °C ohne Kühlung
• Lagertemperatur: −20–+80 °C
• Zulässige Luftfeuchte: 95 % r.H. max. (ohne Kondensation)
• Gewicht: ca. 0,9 kg

Lieferumfang
Pyrometer CellaTemp PX (Elektronik), Anschlusskabel VK 02/L AF 1 (5 m), Messkopf, Kurzanleitung. Hinweis: Lichtleiterkabel ist separat zu bestellen.

Software
SW 50 (IO‑Link Software) zur Gerätekonfiguration und Parameterverwaltung.
