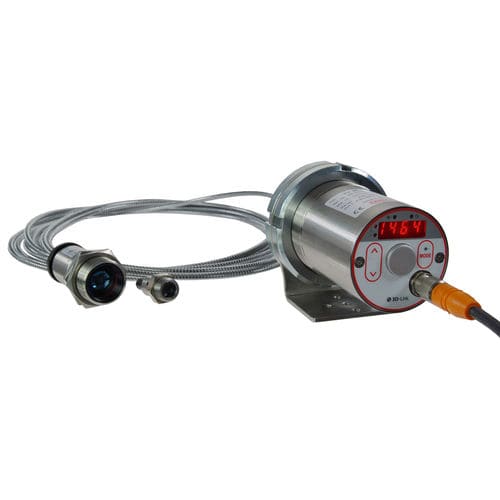

LED-Pyrometer CellaTemp® PX 21

°CK180:1

Produktübersicht:
Das CellaTemp PX 21 ist ein digitales Lichtleiter-Pyrometer zur berührungslosen Temperaturmessung von 250 bis 2000 °C. Es verfügt über einen separaten optischen Messkopf, der über ein Lichtleiterkabel angeschlossen ist. Dadurch sind Messkopf und Kabel unempfindlich gegenüber elektromagnetischen Störungen und die Elektronik kann in Umgebungen bis 250 °C ohne zusätzliche Kühlung betrieben werden. Die Variante mit getrenntem Messkopf eignet sich besonders für beengte oder schwer zugängliche Einbausituationen.

Besondere Merkmale:

• Messbereich: 250–2000 °C
• Moderne IO-Link-Schnittstelle
• Fokussierbare, wechselbare Optiken zur exakten Anpassung der Messentfernung
• Breitband-entspiegelte Präzisionsoptiken
• Gut ablesbare LED-Anzeige
• Alle Parameter per Tastatur einstellbar
• Teststromausgang für Diagnose
• 1 Analogausgang und 2 Schaltausgänge
• Quellen frei konfigurierbar; ATD-Funktion zur automatischen Temperaturerkennung
• Messkopf und Lichtleiterkabel bis 250 °C hitzebeständig

Versionen / Optische Varianten:
Verfügbare Versionen: CellaTemp PX 21 AF 11, AF 21, AF 22.
Messbereich (alle Versionen): 250–2000 °C.
Fokussierabstände: AF 11: 0,2 m – ∞; AF 21: 0,12 m – ∞; AF 22: 0,033–0,045 m.
Sehwinkel / Distanzverhältnis (D:S): AF 11: 180:1; AF 21: 100:1; AF 22: 50:1.
Messköpfe: AF 11 → PA 41.01 (M30); AF 21 → PA 41.05 (M16); AF 22 → PZ 41.18 (M16).

Messparameter:

• Detektor: Photodiode
• Spektralbereich: 1,1–1,7 µm
• Ansprechzeit t98: ≤ 50 ms (T > 300 °C); ≤ 2 ms (T > 800 °C)
• Messunsicherheit: 0,75 % des Messwerts, min. 4 K
• Wiederholbarkeit: 2 K
• Temperaturkoeffizient: 0,25 K/K (T < 500 °C); 0,05 %/K (T > 500 °C)
• Auflösung Stromausgang: 0,2 K + 0,03 % der gewählten Messspanne
• Auflösung Schnittstelle: 0,1 K; Anzeigeauflösung: 1 K

Elektrische Parameter:

• Analogausgang: 0(4)–20 mA, linear, schaltbar, skalierbar
• Lastwiderstand: ≤ 500 Ω
• Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 150 mA
• Schnittstelle: IO-Link
• Versorgung: 24 V DC (+10 % / -20 %); Stromaufnahme ≤ 175 mA

Funktionen (Zielung / Anzeige / Bedienelemente):

• Zielung: Laser-Pilotlicht
• Anzeige: 4-stellige rote LED (Ziffernhöhe 8 mm)
• Statusanzeige: 4 × LED
• Bedienelemente: 3 Tasten; komplette Parametrierung möglich

Allgemeine Daten:

• Anschluss: M12, 5-polig
• Umgebungstemperatur: Elektronik 0–65 °C; Messkopf hitzebeständig bis 250 °C
• Lagerungstemperatur: -20 bis +80 °C
• Zulässige Luftfeuchte: max. 95 % r.H. (nicht kondensierend)
• Abmessungen (Elektronik): Ø 65 mm × 187 mm; Gehäuse V2A Edelstahl (1.4305)
• Schutzart: IP65 (DIN 40050)
• Gewicht: ca. 0,9 kg

Einstellbare Parameter:

• Analogausgangsskala (0/4–20 mA), Glättungsfilter
• Speichermodus und Haltezeit
• Emissionsgrad und Transmissionsfaktor
• Grenzwerte und Betriebsart der Alarmkontakte
• Parameter der ATD-Funktion; Simulation von Strom/Temperatur; °C/°F

Funktionen:

• Übertemperatur-Signal (interne Temperatur > 75 °C)
• Service-Funktion: Simulation eines Messwerts oder Stromsignals

Lieferumfang:

• Pyrometer CellaTemp PX 21 (Elektronik)
• Anschlusskabel VK 02/L AF 1 (5 m)
• Messkopf (je nach Version)
• Kurzanleitung
• * Lichtleiterkabel separat bestellen

Software:
SW 50 (Konfiguration und Datenauslesung)

Versionen / Messfeld (Beispiel AF 22 bei 200 mm):
Messabstand 0,00 mm → Messfeld Ø 21,50 mm; 8,00 mm → Ø 20,68 mm; 16,00 mm → Ø 19,87 mm; … bis 200,00 mm → Ø 1,11 mm (siehe technische Messfeldtabelle).

Technische Daten (Kurzfassung):

• Modell: CellaTemp PX 21 (AF 11 / AF 21 / AF 22)
• Messbereich: 250–2000 °C; Spektralbereich 1,1–1,7 µm
• Ansprechzeit: ≤ 50 ms (T > 300 °C); ≤ 2 ms (T > 800 °C)
• Messunsicherheit: 0,75 % der Anzeige (min. 4 K); Wiederholbarkeit 2 K
• Analogausgang: 0(4)–20 mA; Schaltausgänge: 2 × OC 24 V DC
• Schnittstelle: IO-Link; Versorgung: 24 V DC (+10 % / -20 %)
• Gehäuse: V2A Edelstahl; Schutzart IP65; Anzeige: 4-stellige rote LED
• Messköpfe: PA 41.01, PA 41.05, PZ 41.18
• Lieferumfang: Pyrometer, Anschlusskabel (5 m), Messkopf, Kurzanleitung
• Art.-Nr.: 1097777
